注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范.pdf

所需积分/C币:10 2019-10-28 15:29:48 6.46MB PDF
收藏 收藏
举报

注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范pdf,注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范
DL/T5164-2002 9.1高压厂用电系统电器设备和导体选择… ………23 9.2低压厂用电系统电器设备和导体选择的一般原则…………23 9.3低压电器设备和导体选择………………………………………25 94低压电器的组合……………………………………………26 10厂用电电气设备的布置…… 29 10,1厂用电变压器的布置………………………………………29 10,2厂用电配电装置的布置… 10.3对土建的要求…32 附录A(规范性附录)主要厂用电负荷特性… ,和,,,, 附录B(规范性附录)厂用电最大负荷计算 41 附录C(规范性附录)厂用电电压调整计算………43 附录D(规范性附录)电动机启动电压计算……… 46 附录E(规范性附录)厂用电系统短路电流实用计算……52 附录F(规范性附录)本范用词说明……………………60 条文说明…………………………………………………61 DL/T5164-2002 前言 本标准是根据国家经贸委电力司《关于确认199年度电力行 业标准制、修订计划项目的通知》(电力「2002]22号文)编写 的 制定本标准是为总结建国以来水利水电建设的经验,适应水 利水电工程建设发展的需要,使水力发屯厂厂用电设计有章可 循,更好地完成设计工作。原电力工业部、水利部水利水电规划 设计总院组织华东勘测设计研究院编写了本标准,并与电力行业 有关标准协调一致。实施本标准,有利于推广应用先进经验,提 高工程设计质量,提高工程建设效益;有利于水力发电厂厂用电 系统的安全、可靠运行。 本标准的附录A、附录B、附录C、附录D、附录E、附录 F为规范性附录。 本标准由电力行业水电规划设计标准化技术委员会提出。 本标准由电力行业水电规划设计标准化技术委员会归口。 本标准主编单位:华东勘测设计研究院。 本标准参加编写单位:贵阳勘测设计研究院、长江水利委员 会、东北勘测设计研究院。 本标准主要起草人:徐国授、范正谊、股勇、张禄。 本标准由电力行业水电规划设计标准化技术委员会负责解 释 DL/T51642002 1范围 1.0.1本标准规定了水力发电厂厂用电接线设计、短路电流计 算、厂用电变压器、厂用电电动机和厂用电气设备等的选择原则 和方法,以及厂用电气设备的布置。 1.02本标准适用于单机容量为10Mw-600MW新建的大、 中型水力发电厂和抽水蓄能电站的厂用电设计。扩建或改建及机 组容量不在上述范围内的水力发电厂,可参照执行。 DL′I5164-2002 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款 凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内 容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协 议的各方研究是否可使用这些文件的最新版本。凡是不注日期的 引用文件,其最新版本适用于本标准。 GB4208外壳防护等级分类 GB50217电力工程电缆设计规范 SDJ278水利水电工程设计防火规范 DL/T5164—2002 3总则 3.0.1厂用电设计,应按照水力发电厂的运行、检修、初期发 电和分期过渡等需要作全面考虑,积极地采用经过试验鉴定的新 技术和新设备,使设计技术先进、经济合理且满足水力发电厂安 全、经济和满发的要求。 3.0.2厂用电设计应根据电气主接线、动能特性、运行方式、 枢纽布置条件及自然环境特点等具体情况,合埋地制订设计方 案 3.0.3厂用电设计除必须执行本规程外,尚应符合国家现行的 有关设计标准和规程的规定。 DL/T51642002 4术语和定义 下列术语和定义适用于本标准 4.0.1 机组自用电 unit service power( Unit auxiliaries suppl) 与机组运行直接有关的厂用电负荷用电,如各机组冷却供水 泵、机组压油装置油泵、机组漏油泵、水轮机上盖排水泵等用 电,称为机组自用电。 4.0.2 单机自用电 unit service power for single unit 每一台机组的机组自用电,称为单机自用电。但也有两台机 组共用的负荷,如扩大单元接线机组变压器的冷却器用电等,所 以“单机自用电”一词一般适合单元接线情况。 4.0.3 全厂公用电 station service power 不属于每台机组专用而是全厂共用的厂用电负荷用电,如渗 漏排水泵、空气压缩机等的用电,称为全厂公用电 40.4 机组自用电变压器 unit service transfo 专供机组自用电的变压器称为机组白用电变压器 0.5 单机白用电变压器 unit service transformer for single unit 专供一台机组自用电的变压器,即一台机组由一台单机自用 电变压器供电,它可以接至机端或高压厂用母线,此变压器称为 单机自用电变压器。 4.0.6 全厂公用电变压器 Lalion service transf DL/T5164-2002 专供全厂公用电的变压器称为全厂公用电变压器 4.0.7 主配电屏 main distribution board 与厂用变压器低压侧直接连接的一组低压配电屏,有接受厂 用变压器供电并将其分配给各个负荷点的功能,此配电屏称为主 配电屏。 4.0.8 分配电屏sub- cist ribution board 接受主配电屏某回路供电的一而或一组低压配电屏(动力 柜),有接受丰配电屏供电并将其分配给附近各鱼荷的功能,一 般为双层辐射式供电的第二级,此配电屏称为分配电屏。 4.0.3 双层辐射式供电 twc-level radial electric distribution 主配电屏以辐射式供电给分配电屏,分配电屏冉以辐射式供 电给负荷,称为双层辐射式供电。 4.0.10 单层辐射式供电 one-level radial electric distribution 主配电屏以辐射式直接供电给负荷,称为单层辐射式供电。 4.0.11 空载自启动 self start- up by no-load transformer 备用电源空载状态自动投人失去电源的母线时形成的电动机 自启动称为空载自启动。 4.0.12 失压自起动 self start- up at voltage recovery after fault 运行中突然出现事故低电压,当事故消除.母线电压族复时 形成的电动机自启动称为失压自启动。 4.0.13 带负荷自启动 self start-up by on-load transformer 夂且由酒:需T由Y山批八名共冒白如1 DL/T5164—2002 源的母线时形成的电动机自启动称为带负荷自启动。 4.0.14 黑启动 black start 当电厂机组的启动不是靠本厂机组或与其连接的电力网的电 源时,这种启动称为黑启动。

...展开详情
试读 115P 注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38744270 欢迎大家使用并留下宝贵意见
2019-10-28
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范.pdf 10积分/C币 立即下载
1/115

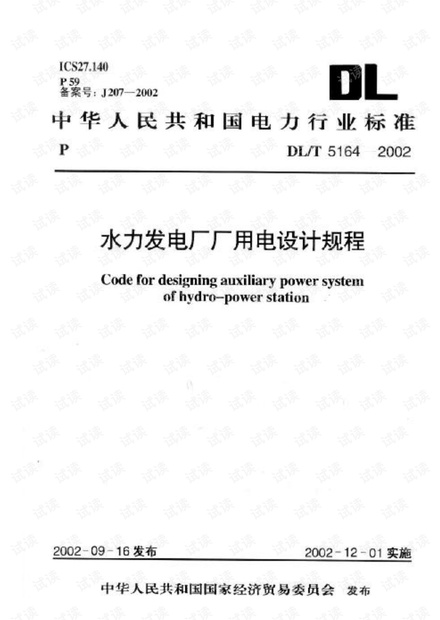

注册电气工程师发输变电标准汇编 62-2002 水力发电厂厂用电设计技术规范.pdf第1页
