AB PLC学习教程--PLC控制系统综述pdf,AB PLC学习教程--PLC控制系统综述

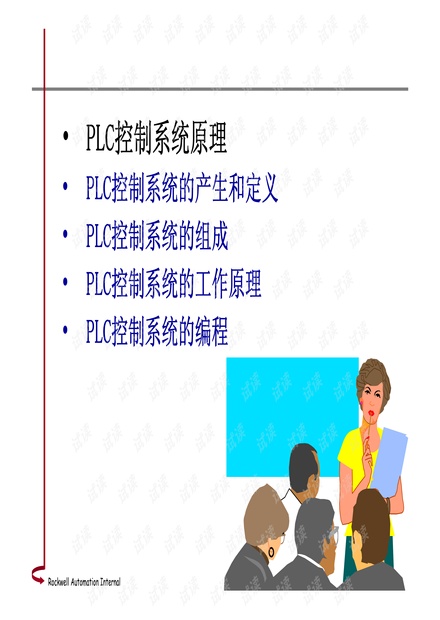

PLC控制系统的产生和定义(2) 继电器控制系统的优缺点: 优点:结构简单,容易 掌握,价格便宜 适用于工作模式固定, 工作方式简单的场合 缺点:对大系统,设计 连线复杂,控制柜庞大, 故障点多,维修困难, 通用性/灵活性差.不支 持网络通讯 Rockwell Automation Internal PLC控制系统的产生和定义(3) 用户对控制系统的要求: 现场可修改控制逻辑(编程) 维修方便,采用模块化结构,即插件式 可靠性高 体积小 方便系统的升级和扩展 可以存储用户程序 具有数据通讯功能 Rockwell Automation Internal PLC控制系统的产生和定义(4) 美国于60年代末期研制成功世界上第 台可编程序控制器-PLC (Programmable Logic Controller 用以替代继电接触器控制.其主要功 能是执行 继电器逻辑 计时 计数等 Rockwell Automation Internal PLC控制系统的产生和定义(5) 国际电工委员会(IEC)对可编程序控制器的定义: 是一种数字运算的电子系统,专为在工业环 境下应用而设计.它采用可编程序的存器,用来在 内部存储执行逻舞运算,顺序控制定时,计数和 算数运算等操作的指令,并通过数字式,模拟式 的输入和输出控制各种类型的机械或生产过程, 可编程序控制器及其有关设备,都应按易于与工业 控制系统连成一个整体,易于扩充功能的原则设计 Rockwell Automation Internal PLC控制系统的组成 编程设备 CPU模块 外部设备 输入模块 微处理器 存储器 输出模块 外部设备 电源模块 Rockwell Automation Internal PLC控制系统的基本组成(1) 编程器 NL上 ∏「∏ 机架 田目 电源 处1/0/0 /0I/0I/0 理模模模模 板板板板 Rockwell Automation Internal PLC控制系统的基本组成(2) 1.CPU模块:可编程序控制器的核心,由微 处理器和存储器组成 微处理器:1)系统自检和初始化 2)接收来自编程设备的用户程序和 数据 3)对设备的状态和用户程序进行诊断 4)运行用户程序 5)实现与外部设备的通讯 般用处理器的处理速度和I/0能力来说明 Rockwell Automation Internal PLC控制系统的基本组成(3) 存储器:1)系统存储器( ROM. Flash rom) 用于存储: 操作系统程序 用户指令解释程序 编译程序 系统诊断程序 通讯管理程序 不可以修改 2)用户存器 RAM EPROM, EEPROM 分为: 用户程序存储器-存储用户程序 用户数据存储器一存储运算数据 Rockwell Automation Internal
