西安胜利-VICTOR 02热电偶校验仪中文说明书pdf,
热屯偶技验仪( THERMOCOPLE CALIBRATOR)使用说明书 1安全使用 为保证安全使用,在仪表和说明书内使用下面的符号 ▲警告表示如果不按照以下正确的操作进行,可能产生对人身危害或对仪表的损伤,以及如何避免的方法 心表示如果不按照以下正确的操作进行,可能产生对仪表的损伤以及如何避免的方法 注意」表示提醒您对本仪表操作和特性了解的符号 为了避免操作者和仪表遭受电击和其它危险请遵守以下规则 ▲警告 ·在可燃性、易爆性气体、蒸汽存在的场合不要操作此仪表,在这些环境使用此表是极其危险的 ·切勿将任何两个端子问和端子与接地问施加30V以上的电压 小心 除了我们的专业维修人员外,其他人不得打开仪表外壳 ·本仪表不能同时输入和输出,不能将输入和输出直接连接 ·定期用湿布和清洁剂清理仪表的外壳,切勿使用腐蚀性溶剂 注意 为保证使用精度,开机后应预热5分钟 用户若对本仪表有更高的精度要求时,请与生产厂家联系 若本仪表冷端温度自动补偿的精度超差时,请与生产厂家联系 2仪表面板组成和功能 LCD显示区 B H DE2 E4 0 RE BMCm 1 FUN功能选择鍵 电源开关键 RANG量程选择键 INPUT/OUTPI 输入输出切换键 √输出位选择键 R-ON热偶冷端补 RJ-ON 偻键 C ▲V输出值设定键 ℃/F切换键 输出端子 NPUT OUTPUT 输入端子 LCD显示区说明 功四四0FRQN应 :B8 )OUTPUT 当按( INPUTOUTPUT)键时显示此符号,表示仪表处于输出状态 b)INPUT 当按( INPUT/OUTPUT)键时显示此符号,表示仪表处于输入状态 )CAL 显示此符号表示仪表处于校准状态 d)0 FS 仪表在校准状态时显示,表示当前校准的零点或满点等 e)RJ-ON 显示此符号,表小木仪表进行了冷端补偿操作〈参看笫5.2节 显示此符号,表示电池将要用完,现在需要更换(参看笫3.1节) 表小当前将要设定的输出位 h)mV 表示当前输入值或输出值的单位 ION 表示接通输入或输出信号 j)R、S、K、E、J、T、B、N:表示热电偶(TC)的分度号 3更换电池 ▲警告 在更换电池,必须拆除测试导线,并关闭仪表电源 如果在显示器上出现凸",表示电池即将用完,请按以下步骤更换电池: 1)拆除测试导线,并关闭仪表电源 2)取下仪表保护套,按仪表背面电池盖上指示的方向打开锁紧扣,取下电池盖 3)取下用完的旧电池,换上新电池,按仪表背而电池盖上指示的方向锁紧电池盖 4套上仪表保护套 4仪表通电/断电 4.1电源键操作 按〔电源〕键接通仪表电源,再按〔电源〕键超过1秒钟关断电源 当打开电源时,仪表开始进行内部自诊断并仝屏显示,之后再进行相应的操作 注意·为了保证仪表正确的上电操作,请关闭电源秒后再重新开机 42电源的自动关断 出厂时仪表被设定为:如果在10分钟内,仪表未进行任何按键的操作则将自动关断电源 是否使用自动断电功能可由用户自行设定(参看第7节) 5仪表的输出 仪表从输出端( OUTPUT)产生用户设定的直流电压或热偶模拟温度信号 小心·不要将电压加到输出端,如果不合适的电压加到输出端,将造成内部电路损坏 输出操作流程 功能操作 量程操作 显示 设定范围 0.0000V 0.1000~11000V 100m 000.00mv l0.00~110.00mv 0000℃ -40~1760℃ 0000℃ sKE.J 20~1760℃ 200~1870℃ 0000.0℃ 200~1000℃ 0000.0℃ 200~1200 0000.0℃ 200~400℃ B 400~1800℃ 0000.0℃ 200--1300℃ 51直流电压输出 1)将测试表笔插入仪表的输出端( OUTPUT)插孔内,另一端与用户仪表 的输入相连,如左图所示: 2)按[ INPUT/ OUTPUT〕键,并显示“ OUTPU’,则仪表处于输出状态 3)按〔FUN〕键,选择V功能,并显示V单位 4按[RANG〕键,选择Ⅴ或mV功能,并显示V’或‘mV’单位 5按〔〕/〕键,选择输出设定位 6按〔▲〕/〔〕键改变设定位的数值,数值可自动进位或退位,按住键 52热电偶(TC)的模拟输出不放,1秒钟后可连续改变数值 5 1)将测试表笔插入仪表的输出端( OUTPUT)插孔内,另一端与用户仪表的输入相连,如上图所示 2按〔 INPUTOUTPUT键,并显示{ OUTPUT,则仪表处于输出状态 3按[FUN〕键,选择热电偶(TC)功能,并显小‘℃’单位和‘R’分度号 4按[RANG〕键,选择相应的分度号 5)按〔4/["键,选择输出设定位 6按〔▲〕/[V键,改变设定位的数值,数值可自动进位或退位,按住键不放,1秒钟后可连续改变数值 7冷端温度自动补偿 当直接校准带有温度羚端补偿的仪表时,可按[RJ-ON〕键启动本仪表的自动冷端补偿功能,直接输出 所需的温度热电势,并显示‘RJ-ON’。(本仪表冷端补偿精度参见第8节)此时: 输出热电势=设定温度对应的热电势一室温对应的热电势 本本仪表内部的冷端补偿在启动时需等待2秒钟,以后每10秒自动补偿一次 *如果仪表的操作环境温度改变,需待内部补偿传感器稳定后(约10分钟)再使用 *若不使用本仪表的自动冷端补偿功能,按〔RJ-ON〕键,不再显示‘RJ-0N,。 8按〔℃/F〕键,选择摄氏或华氏温度单位 6仪表的测量 ▲警告」 所有端子间及端子到地所允许的最大电压为30V,超过此电压不仅造成对仪表的损坏而且也可能对人员造成伤害 不要将超过测量范围的电压加到输人端,这可能造成仪表损坏 6 ·当与被测仪表连接时,先要关断被测仪表的供电。与一个没有断电的被测仪表连接可能造成本仪表损坏 应特别注意不要将电流信号接到输入端,不正确的连接会对本仪表和被测仪表造成损坏 6.1测量直流电压 1)将测试笔插入仪表输入端(IPUT)的插孔内,另一端与用户仪表的输出相连,如下图所示 2)[ INPUT/ OUTPUT〕键,并显示位NPU、 mV’,则仪表处于输入状态 OUTPUT 3仪表开始测量,显示器显示,同时显示‘0000表示 等待,而后显示测量结果 4测量的显示刷新率近似为每秒次,如果测量值超过测 量范围,显示器将显示‘一0L 62.测量热电偶(TC) 1)将测试笔插入仪表输入端( INPUT)插孔内,另一端与用户仪表的输出相连,如上图所示 2)按〔 INPUT/OUTPUT〕键,并显示‘NPU’,则仪表处于输入状态 3)按〔FUN〕键,选择热电偶(TC)测量功能,并显示“℃,单位和‘R分度号 4)按〔RANG〕键,选择相应的分度号 5)显示器先显示“0000表示等待,而后显示测量结果。测量的显示刷新率近似为每秒1次,如果测量值超过测 量范围,显示器将显示‘OL 6)冷端温度自动补偿可按[R-ON〕键启动本仪表的自动冷端补偿功能,测量值为进行了冷端补偿的温度值 此时 显示温度=输入端热电势所对应分度的温度+室温 7)按〔℃F〕键,选择摄氏或华氏温度单位 其它特性 进行以下的操作,可改变本仪表的自动断电功能 1)将仪器电源关闭 2)按〔电源〕键当全屏显示时,松开〔电源〕键,立即按下〔RANG〕键,仪表进入维护状态,显示器显示 AP-XX 3胺[v]键,显示‘AP-OF’时,仪器去掉自动断电功能;显示‘AP-ON’时,仪器恢复自动断电功能 4重新关掉电源便可退出维护状态 8.性能指标 输出功能及技术指标:(适用于18℃至28℃,校准后一年内) 输出 量程 输出范围 分辨率 精度 说明 DCV 100mV 10.00~110.00mV 0.01m|士0.05设定值士30最大输出电流 1V 0.1nV|±0.05%$设定值士0.3m ±5mA 0.1000~1.1000V TC R 40~1760℃ ±0.05%设定值3℃、采用T90温标 (小于或等于100) 注1,注2 -20~1760℃ 0.05%设定值±2℃ s l℃ (大于100℃)

...展开详情
试读 16P 西安胜利-VICTOR 02热电偶校验仪中文说明书.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
西安胜利-VICTOR 02热电偶校验仪中文说明书.pdf 21积分/C币 立即下载
1/16

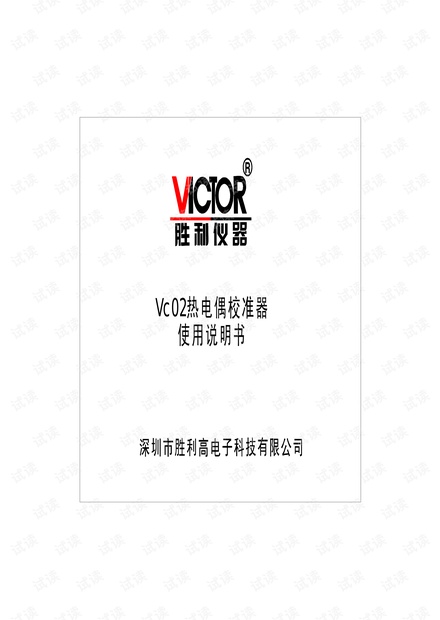

西安胜利-VICTOR 02热电偶校验仪中文说明书.pdf第1页
