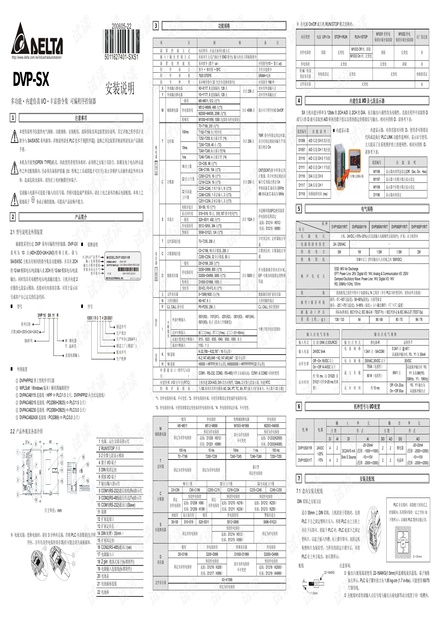

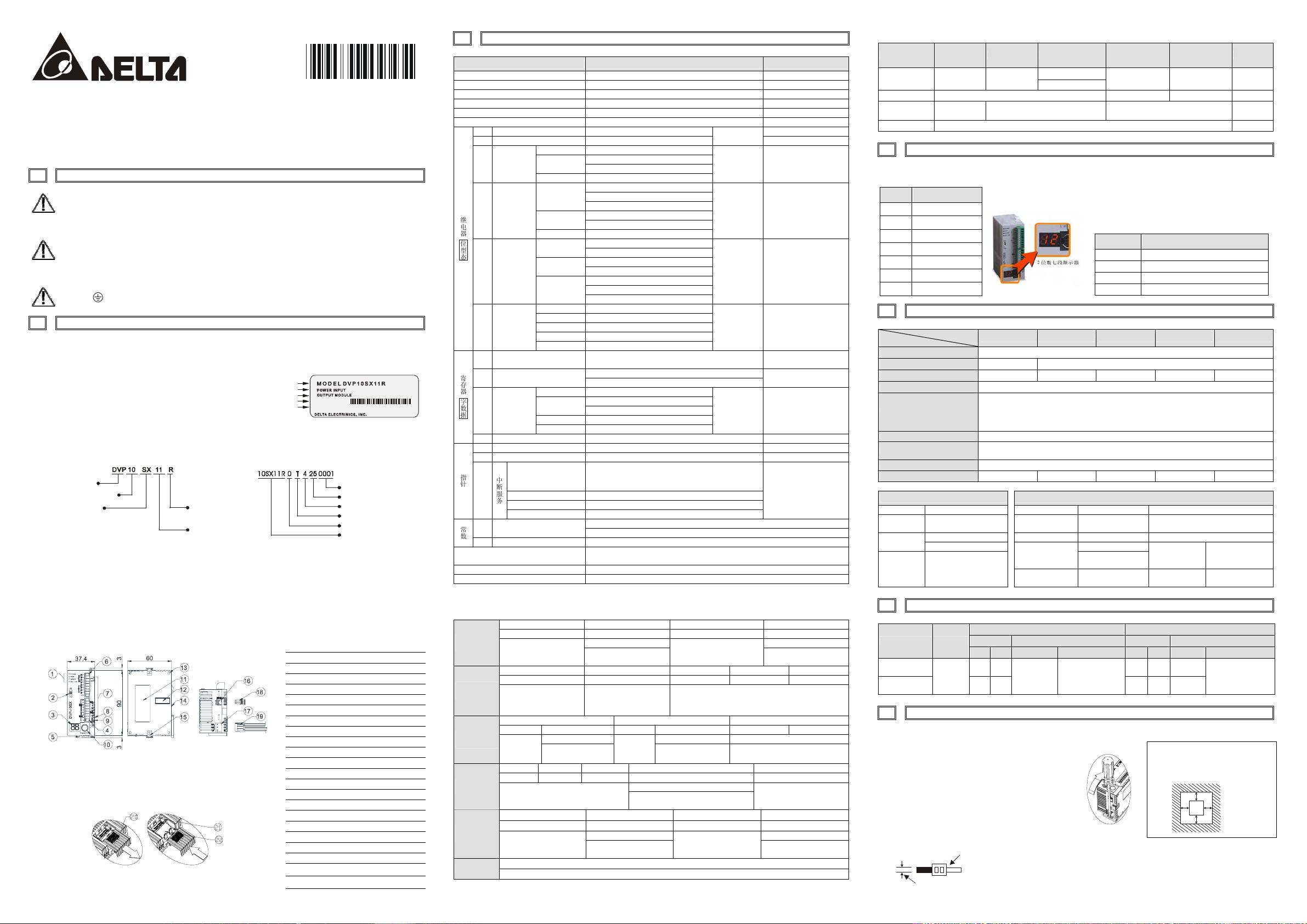

DVP-SX
多功能‧内建仿真 I/O‧丰富指令集 可编程序控制器
安装说明
1 注意事项
本使用说明书仅提供电气规格、功能规格、安装配线、故障排除及周边装置部份说明，其它详细之程序设计及
指令与 SA/SX/SC 系列兼容，详细说明请见 PLC 技术手册[程序篇]，选购之周边装置详细说明请见该产品随机
手册。
本机为开放型(OPEN TYPE)机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击意
外之外壳配线箱内。另必须具备保护措施 (如: 特殊之工具或钥匙才可打开) 防止非维护人员操作或意外冲击本
体，造成危险及损坏。请勿在上电时触摸任何端子。
交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次确认电源配线。本体上之
接地端子
务必正确的接地，可提高产品抗噪声能力。
2 产品简介
2.1 型号说明及外围装置
谢谢您采用台达 DVP 系列可编程序控制器。DVP-SX
系列为 10 点 (4DI+2DO+2AI+2AO) 特殊主机，除与
SA/SX/SC 主机具有相同的指令集及功能规格，并具有 2CH
的 12-bit 模拟电压/电流输入及 2CH 的 12-bit 模拟电压/电流
输出，同时均具有双极性电压/电流输出能力。主机并内建 2
位数的七段显示模块，直接对应内部寄存器，可用于显示站
号或客户自己定义的信息代码。
铭牌说明
10SX11R0T4020001V1.00
24Vdc 6W
2.0A 250Vac 50/60Hz RES LOAD
M ADE IN TAIWAN
台達 產品型號
PLC
輸入電源規格
輸出點模塊規格
管制條碼及序號
程序版本
型号
系列名稱
點數
(4DI+2DO+2AI+2AO)
SX
系列
R
：繼電器
T
：晶體管
直流電源輸入
序号
製造序號
生產週次
生產年份 年
( 2004 )
製造工廠 桃園廠
( )
版本序號
生產機種
外围装置
◎ DVPHPP02 掌上型程序书写器
◎ WPLSoft（Windows 版本）梯形图编辑程序
◎ DVPACAB115 连接线（HPP PLC/1.5 公尺，DVPHPP02 内含此连接线）
◎ DVPACAB215 连接线（PC(DB9+DB25) PLC/1.5 公尺）
◎ DVPACAB230 连接线（PC(DB9+DB25) PLC/3.0 公尺）
◎ DVPACAB2A30 连接线（PC(DB9) PLC/3.0 公尺）
2.2 产品外观及各部介绍
1 电源、运行及错误指示灯
2 RUN/STOP 开关
3 2 位数七段显示模块
4 数字 I/O 端子
5 DIN 轨固定扣
6 模拟 I/O 端子
7 输出/输入指示灯
8 COM1(RS-232)通信接收(Rx)指示灯
9 COM2(RS-485)通信传送(Tx)指示灯
10 COM1(RS-232)通讯口(Slave)
尺寸单位：mm
11 铭牌
12 扩展连接口
13 扩展定位孔
14 DIN 轨糟﹝35mm﹞
15 扩展固定扣
16 COM2(RS-485)通讯口(ve)
17 电源输入口
18
2 pin 脫落式端子(标准附件)
19 电源输入连接线(标准附件)
20 电池盖
21
电池插座连接
※ 电池安装：更换电池时，请在 3 分钟内完成，否则 PLC 内部数据(包含程
序区，万年历及停电保持寄存器)有可能会消失或被破坏。
22 电池座
3 功能规格
项目 规格 备注
演算控制方式 内存程序，往返式来回扫描方式
输入/ 输出控制方式 结束再生方式(当执行至 END 指令)，输入/出有立即刷新指令
演算处理速度 基本指令 (数个 us） 应用指令(10 ~ 数百 us)
程序语言 指令 + 梯形图 + SFC 含有步进指令
程序容量 7920 STEPS SRAM+电池
指令种类 基本顺序指令 32 个(含步进梯形指令) 应用指令 168 种
X 外部输入继电器 X0~X177, 8 进制编码, 128 点 对应至外部输入点
Y 外部输出继电器 Y0~Y177, 8 进制编码, 128 点
合计 256 点
对应至外部输出点
一般用 M0~M511, 512 点(*1)
M512~M999, 488 点(*3)
停电保持用
M2000~M4095, 2096 点(*3)
M 辅助继电器
特殊用 M1000~M1999, 1000 点(部份为停电保持)
合计 4096 点 接点可于程序内做 On/Off
T0~T199, 200 点(*1)
T192~T199 为子程序用
100ms
T250~T255, 6 点累计型 (*4)
T200~T239, 40 点 (*2)
10ms
T240~T245, 6 点累计型(*4)
T 定时器
1ms T246~T249, 4 点累计型 (*4)
合计 256 点
TMR 指令所指定的定时器,
若计时到达则此同编号 T 的
接点将会 On
C0~C95, 96 点(*1)
16 位上数
C96~C199, 104 点(*3)
C200~C215, 16 点(*1)
32 位上/下数
C216~C234, 19 点(*3)
C235~C245, 1 相 1 输入, 9 点(*3)
C246~C250, 1 相 2 输入, 3 点(*3)
C 计数器
32 位高速
上/下数
C251~C254, 2 相 2 输入, 3 点(*3)
合计 250 点
CNT(DCNT) 指令所指定的
计数器, 若计时到达则此同
编号 C 的接点将会 On
单相高速 C 最高为 20KHz
AB 相高速 C 最高为 5KHz
初始步进点 S0~S9, 10 点(*1)
原点回归用 S10~S19, 10 点, 搭配 IST 指令使用(*1)
一般用 S20~S511, 492 点(*1)
停电保持用 S512~S895, 384 点(*3)
继电器
位型态
S 步进点
警报用 S896~S1023, 124 点(*3)
合计 1024 点
步进梯形图(SFC)使用装置
停电保持范围设定
起始：D1214（K512）
结束：D1215（K895）
T 定时器现在值 T0~T255, 256 点
计时到达时, 定时器接点导
通
C0~C199, 16 位计数器, 200 点
C 计数器现在值
C200~C254, 32 位计数器, 50 点
计数到达时, 计数器接点导
通
一般用 D0~D199, 200 点(*1)
D200~D999, 800 点(*3)
停电保持用
D2000~D4999, 3000 点(*3)
特殊用 D1000~D1999, 1000 点
D 数据寄存器
变址用 E0~E3, F0~F3, 8 点(*1)
合计 5000 点
作为数据储存的内存区域,
E/F 可做为间接指定的特殊
用途
寄存器
字数据
无 文件寄存器 0~1599(1600 点) (*4) 数据储存的扩展寄存器
N 主控回路用 N0~N7, 8 点 主控回路控制点
P CJ, CALL 指令用 P0~P255, 256 点 CJ, CALL 的位置指针
外部中断插入
I001(X0) ， I101(X1) ， I201(X2) ， I301(X3) ， I401(X4) ，
I501(X5)，6 点 (均为上升缘触发)
定时中断插入 I6□□(1ms)，I7□□(1ms)，(□□＝01~99ms)
高速计数到达中断插入 I010、I020、I030、I040、I050、I060，6 点
指针
I
中断服务
通讯中断插入 I150，1 点
中断子程序的位置指针
K-32,768 ~ K32,767（16 位运算）
K 10 进制
K-2,147,483,648 ~ K2,147,483,647（32 位运算）
常数
H 16 进制 H0000 ~ HFFFF(16 位运算), H00000000 ~ HFFFFFFFF(32 位运算)
串 联 通 讯 口（程序写入/读
出）
COM1：RS-232, COM2：RS-485(可作主站或从站)，COM1 或 COM2 可同时使用
内建特殊 I/O/万年历(RTC) 主机内建 2CH A/D, D/A 均为双极性, 12bits, 2 位数七段显示器, 内建 RTC
特殊扩展模块 与 SS 系列共享所有模块 AD, DA, PT, TC, XA, RT (最大可扩展 8 台，不占数字 IO 点数)
*1：非停电保持区域，不可变更。*2：非停电保持区域，可使用参数设定变更成停电保持区域。
*3：停电保持区域，可使用参数设定变更成非停电保持区域。*4：停电保持固定区域，不可变更。
一般用 停电保持 特殊辅助继电器 停电保持
M0~M511 M512~M999 M1000~M1999 M2000~M4095
预设为停电保持 预设为停电保持
M
辅助继电器
固定为非停电保持
起始：D1200（K512）
结束：D1201（K999）
部分为停电保持
不可变更
起始：D1202(K2000)
结束：D1203(K4095)
100 ms 10 ms 10ms 1 ms 100 ms
T0 ~T199 T200~T239 T240~T245 T246~T249 T250~T255
T
定时器
固定为非停电保持 固定为非停电保持
累计型
固定停电保持
16 位上数 32 位上/下数 32 位高速上/下数
C0~C95 C96~C199 C200~C215 C216~C234 C235~C245 C246~C255
预设停电保持 预设停电保持 预设停电保持
C
计数器
固定
非停电保持
起始：D1208（K96）
结束：D1209（K199）
固定
非停电保持
起始：D1210（K216）
结束：D1211（K234）
起始：D1212（K235）
结束：D1213（K255）
初始用 原点复归用 一般用 停电保持用 警报步进点
S0~S9 S10~S19 S20~S511 S512~S895 S896~S1023
预设停电保持
S
步进继电器
固定非停电保持
起始：D1214（K512）
结束：D1215（K895）
固定为停电保持
一般用 停电保持用 特殊寄存器 停电保持
D0~D199 D200~D999 D1000~D1999 D2000~D4999
预设停电保持 预设停电保持
D
寄存器
固定为非停电保持
起始：D1216（K200）
结束：D1217（K999）
部分为停电保持
不可变更
起始：D1218（K2000）
结束：D1219（K4999）
K0~K1599
文件寄存器
固定为停电保持
※ 在电源 On/Off 或主机 RUN/STOP 模式切换时：
内存类型 电源 OffOn
STOPRUN RUNSTOP
M1031 非停电
保持区域全部清除
M1032 停电
保持区域全部清除
出厂设定值
M1033 Off 时, 清除
非停电保持 清除 无变化
M1033 On 时, 无变化
清除 无变化
0
停电保持 无变化 无变化 清除
0
特 M，特 D
变址寄存器
初始值设定 无变化 无变化 初始值设定
文件寄存器 无变化
0
4 内建仿真 I/O 及七段显示器
SX 主机内建分辨率为 12bits 的 2CH A/D 及 2CH 的 D/A，而且输出/入极性均为双极性，直接在程序中读取特 D
或写入特 D 就可读取到 A/D 转换的数字值以及得到指定的模拟信号输出。相对应的特 D，请参考下表：
装置编号 功能说明
D1056 A/D 信道 CH 0 现在值
D1057 A/D 信道 CH 1 现在值
D1110 A/D 信道 CH 0 平均值
D1111 A/D 信道 CH 1 平均值
D1116 D/A 信道 CH 0
D1117 D/A 信道 CH 1
D1118 转换取样时间 (ms)
■ 内建显示器
内建显示器，内容直接对应特 D，使用者可将错误
代码或是执行 PLC LINK 功能作连网时，显示站号使用，
大大提高了在系统维护的上的便利性。相对应的特 D，
请参考下表：
装置编号 功能说明
M1196 显示器内容型态设定(Off：Dec, On：Hex)
M1197 显示器十位数小数点显示设定
M1198 显示器个位数小数点显示设定
D1196 显示器内容设定
5 电气规格
机 种
项 目
DVP10SX11R/T DVP08SM11N DVP08SN11R/T DVP08SP11R/T DVP16SP11R/T
电源电压 主机：24VDC (-15%~20%) (具直流输入电源极性反接保护)，扩展：由主机供应
电源保险丝容量
2A / 250VAC
－
消耗电力
5W 1W 1.5W 1.5W 2W
绝缘阻抗 5 MΩ以上 (所有输出/入点对地之间 500VDC)
噪声免疫力
ESD: 8KV Air Discharge
EFT: Power Line: 2KV, Digital I/O: 1KV, Analog & Communication I/O: 250V
Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV
RS: 26MHz~1GHz, 10V/m
接地 接地配线之线径不得小于电源端 L, N 之线径（多台 PLC 同时使用时，请务必单点接地）
操作/ 储存环境
操作：0℃~55℃(温度)，50~95%(湿度)；污染等级 2
储存：-25℃~70℃(温度)，5~95%（湿度）；D/A 輸出操作：0℃~50℃(溫度)
耐振动/ 冲击 国际标准规范 IEC1131-2, IEC 68-2-6（TEST Fc）/ IEC1131-2 & IEC 68-2-27 (TEST Ea)
重 量 (约 , g)
138 / 133 64 88 / 68 90 / 70 96 / 76
输 入 点 电 气 规 格 输 出 点 电 气 规 格
输入形式 直 流（SINK 或 SOURCE） 输出点形式 继电器-R 晶体管-T
输入电流 24VDC 5mA
电流规格
1.5A/1 点（5A/COM）
0.3A/1 点 @ 40℃
高速脉冲输出时, Y0、Y1 为 30mA
Off→On 16VDC 以上 电压规格 250VAC,30VDC 以下 30VDC
动作位准
On→Off 14.4VDC 以下
75VA（电感性）
最大负载
90 W（电阻性）
9W/1 点
高速脉冲输出时 Y0、
Y1 为 0.9W(Y0：
50KHz，Y1：10KHz)
反应时间
约 10 ms（由 D1020 及
D1021 可作 0~20 ms 的调
整）
反应时间 约 10 ms
Off→On 20us
On→Off 30us
Y0、Y1 输出为
高速脉冲输出点
6 机种型号与 I/O 配置
輸入單元 輸出單元
點 數 形 式 點 數 形 式
機 種 電源
DI AI DI AI DO AO DO AO
DVP10SX11R 4 2 2 2 繼電器
DVP10SX11T
24VDC
+20%
-15%
4 2
DC24V/5 mA
Sink 或 Source
-20~20mA
(範圍：-1000~+1000)
-10~+10V
(範圍：-2000~+2000)
2 2 電晶體
-20~20mA
(範圍：-2000~+2000)
-10~+10V
(範圍：-2000~+2000)
7 安装及配线
7.1 盘内安装及配线
DIN 铝轨之安装方法
适合 35mm 之 DIN 铝轨，主机欲挂于铝轨时，先将
PLC 下方之固定塑料片压入，再将 PLC 由上方挂上
再往下压即可。欲取下 PLC 时，PLC 底部下之固定
塑料片，以起子插入凹槽，向上撑开即可，该固定机
构塑料片为保持型，当所有的固定片撑开后，再将
PLC 往上外方取出，如右图所示：
PLC 在安装时，请装配于封闭式之
控制箱内，其周围应保持一定之空间（如
下图所示），以确保 PLC 散热功能正常。
DVP
MP
D
D
DD
D > 50 m m
配线
22-16AWG
< 1.5mm
注意事项：
1 输出/入配线端请使用 22-16AWG(1.5mm)单蕊祼线或多蕊线，端子规格
如左所示。PLC 端子镙丝扭力为 1.95 kg-cm (1.7 in-lbs)。只能使用 60/75
℃铜导线。
2 在配线时请勿请输入点信号线与输出点或电源等动力线置于同一线糟内。
