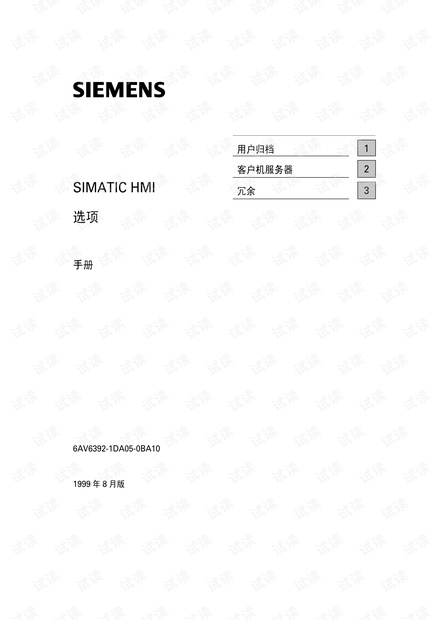

SIEMENS 用户归档 客户机服务器 2 SIMATIC HM 冗余 3 选项 手册 6AV6392-1DA05-0BA10 1999年8月版 Winco、 SIMATIO、 SINEC、STEP是西门子注册商标。 本手册中所有其它的产品和系统名称是(注册的)其各自拥有者的商标,必须被相应地对待。 若没有快速写入权限,不允许对本文件或其內容让行复制、传送或(我们已检查了手册的内容,使其与硬件和软件所描运 使用。 的相致。由于不可能完全消除差错,我们也不能保证完 违犯者将要对损坏负责任。保留所冇权利,包括由专利授权创建的权全的一致性。然而,本三册中的数据是经常规检查的,在 利,对实用新型或设计的淫册。) 以后的版本中包括了必要的修正。欢迎给我们提出建议以 便改进。) SIemens AG1994-2000保留所有权利 改变的技术数据 目录 目录 用户归档 用户归档组件 用户归档编辑器 1-2 1.1.2WNCC用户归档表格控件 1.13用户归档脚本函数 用户归档的应用程序 1.2 用户归档的功能 2用户归档编辑器.… ::::.:::a:aaa:::aaa:::日:a::::: 2-1 用户归档编辑器的结构 2.1.1菜单 2-1 2.1.2具朴… 28 2.1.3表格窗口 2-10 2.2 组态 2-11 22.1用户归档实例. 2-12 22.2组态用户归档 2-14 22.2.1新建用户归档. 14 2.2.22创建归档域 2-2 22.23归档的属性 225 2.2.24归档域的属性. 227 2.2.2.5控制变量的属性 229 2.2.3 组态视图 .2-35 22.3.1创建视图 235 2.2.3.2创建视图列 238 22.33视图的属性 2-40 2.2.34视图的列属性 .243 224组态提示 ....“....·.· 2-4 3 WinCO用户归档表格控件. 3- 3.1户归档表格控件的组态 3.1.1将用户归档控件置于过程画面中. 3-2 3.1.2定义用户归档控件属性 34 3.1.3删除用户归档控件 3-4 3.2 窗体视图的组态 35 3.2.1 创建“文本”窗体域. 3.2.2定义“编辑”窗体域 3- 32.3定义“按钮”窗体域 39 3.2.4在以后进行窗体域的编辑 3-10 32.5删除窗体域 3-10 目录 WNCC用户归档表格掉件的对象属性 3-11 3.3.1WNCC用户归档表格控件的对象属性… 3-11 3.3.2 “WNCC用户归档表格控件”的属性对话框 3.4 运行时用户归档控件 .3-20 3.4.1 用户归档掉件表格 320 342用户归档控件窗体 3.4.3用户归档控件工具栏 3-21 3.4.4通过动态对象的控件操作 .:..::...:.:..:..::: .3-25 4标准脚本函数 4.1 创建动仵脚本 4-1 4.2 用户归档的脚本函数. 4.3 脚本函数的句柄 4 4.3.1用户归档组态句柄 4-4 4.3.2运行系统归档函数句柄 4 4.4 包含脚本函数的实例 4-7 4.5 用户归档函数参考 4-18 4.5.1用户归档AP函数参考 ,·“ 24-18 4.52用户归档组态函数参考 4-18 4.5.3规运行系统函数参考 4.54针对归档的运行系统函数参考. 4-19 5与 SIMATIC S5/S7进行数据交换… 5-1 通过WNCC变量进行数据交换 5.2 通过原始数据变量进行数据交换.152 52.1给WNCC发送请求/数据 5.2.2给SM∧TCS5和S7发送过程确认/数据 5.2.3消息标题的结构 52.4请求标题 WNCC和S5/S7之间的数据格式差异 5-6 6附录… 61 6.1 SQL语言 6-1 6.2 按字母顺序排列的SQL关键宇列表 6-2 6.3 规范 64 63.1写、读变量时的性能. 6-5 63.2画面打开时间 6-6 用户归档 1用户归档 用户归栏编辑器引言包含下列信息 ∞用户归档的应用程序 ∞用户归档的组件 0组态和运行系统 ∞用户归档的功能 技术过程的数据可以通过 WinCc的用户归档连续存储在服务器PC上。在图形 编辑器中可以组态 Win Co用户归档表格控件,它在运行时以表格形式显示来自 用户归栏的在线数据。 用户归档还被用来给PLC例如S5、S7或 Allen bradley提供数据。如果需要的 话,PLC可以用配方或设定值的形式读取数据 Wincc用户归档提供两种类型的数据库表: 归档:归档是用户可以建立自己的数据域的数据库表。归档存储数据,并且 提供标准化的访问遵循SQL数据库惯例的数据。 视图:视图接收来自归档的数据并将其归组,例如组成关丁产品组的概述。 有两种方式可以创建用户归档: 用于方便地、交互式组态的用户归档编辑器 一用于以 Winco脚本语言进行组态的用户归档脚本函数 用户归档脚本函数也允许执行用于运行系统操作的各种动作。在运行系统画 面,可以组态与PLC过程画面直接连接的表格。 用户归档 1.1用户归档组件 1.1.1用户归档编辑器 使用类似于 Windows用户界面的用户归档编辑器,可以很方便的设置和保留用 户归档。用户归档编辑器分为三个区域: L用户归档病辑器 口区 项目①)编辑〔)查看Q)运行系统数据①〕帮助 四圖X图開H(川品名? 曰即归档 名称别名 类型 coke [U Caffeine Number (integer E查着 EB Coloring 7 Number (intege BE Phosphoric_ acid Number [integer) EB Recipes String Recipes Water」s CAffeine」 Coloring7」 Phosphe Calif Coke 90 10 10 15 2 Coke 15 3 Standard 1005020 4 CokeLight 100 30 000 5 ChetryCoke 100 80 10 5002050 准备好 CAP NUM ∞浏览窗口(位于左上角的窗口)用于选择归档和视图。 ∞数据窗口(位于右上角的窗口)用于显示和编辑域。数据窗口显示从浏览窗口 选择的归档和视图域。 ∞0表格窗口(位于底部的窗口)用于显示和改变所选择的归档和视图的在线数据。 在用户归档编辑器的表恪窗口中,可以在线连接到PLC的过程画面。 用户归栏编辑器的浏览窗口和数据窗口使用同 Windows资源管理器一样的用户 界面,以提供对用户归档的所有元素的快速访问。通过对话框和向导,可以方 便建立和编辑用户归档。 1-2 用户归档 1.1.2 WinCC用户归档表格控件 可以使用图形编辑器组态用户归档控件。用户归档控件允许在运行系统中显示 和编辑用户归档数据。通过图标对控件进行操作。 控件允许交互式地创建、编辑和删除域的内容。页面功能使得在大用户归档中 浏览更为方便。归档可以被导入/导出,并且可以定义过滤/排序条件。 通过直接连接到PLC,可以在线读取和写入数据。 在组态期间,用户归档表格控件被连接到所选择的归档或视图上,因而只能访问 该归档或视图。为了允许访问,必须激活归档或视图。可以为用户管理器中的 控件分配指定的权限等级。 1.1.3用户归档脚本函数 用户归栏脚本函数可以分为: 用丁组态用户归档的组态函数 用于组态运行系统操作的各种动作的运行系统函数 用户归档功能由运行系统画面屮的动作激活,例如用鼠标单击某个按钮 Wincc脚本语言与高级C语言类似,并且数据库函数基于SQL标准。 用户归档 1.1.4用户归档的应用程序 组态用户归档时,可以使用用户归档编辑器或用户归档脚木函数来创建用户自己 的数据库表格。 用户归档编辑器也允许在组态时创建新的数据记录或编辑现有数据记录中的数 据 在运行系统中,可在表格控件窗口内以表格的形式显示归档(类似数据库表)。通 过原始数据或 WinCC变量,可与PLC持续进行数据交换。 实例:采集涡轮运行数据 个电子实用程序公司创建了名为“ HP Turbine1”的用户归档。此归档监控高 压涡轮的运行条件。“ HPTurbine1”用户归档包含下列数据域: HPTurbine 1 索引 每分钟转数 入口压力 出口压力 蒸汽温度1 蒸汽温度2 振动频率 振动幅度 存储温度1 存储温度2 在运行系统中,在设定的时问问隔内,涡轮的运行数据可以以用户归档数据记录 的形式存储在用户的硬盘驱动器上 s5/S7过程数据脚本功能 归档 PLC HDTrbine 1 脚本功能 数据记录 数据记录 每15分钟用户归档脚本功 每15分钟过程数据保存在 804 能保存在数据记录 预组态的数据记录中 HDJUrbine i 数据记录 数据记录 802 使用用户归档脚本函数,可以通过“ Wincc用户归档表格控件”分析或可视化 来自用户归档的数据。

...展开详情
