AB PLC学习教程--Logix5000 系统元件及编程实验pdf,AB PLC学习教程--Logix5000 系统元件及编程实验
识别 系统元件 预备知识重要术语 控制器 为 结构设计的控制器系列 本课程内容适用于所有的 控制器 控制器 结构中的第一种控制器 系统概述 系统适用于下列场合: 顺序控制 通讯 运动控制 传动控制 过程控制 例如,啤酒生产线: 高速传送带顺序控制 配料及灌装过程控制 压盖及贴标签运动控制 模块化系统 系统设计步骤 选择控制器数量及适当的内存容量 选择模块的数量及类型 选择网络数量及类型 在同一个框架中配置通讯网桥模块、控制器及 安插模块(任意) 主要硬件 框架 背板 电源 控制器 数字量及模拟量模块 运动控制模块 通讯网桥模块 框架 系统要求所有模块均插在 框架中 两种框架系列: 系列适用于小型电源 系列含有背板,适用于大型电源增加电流容量 可选的框架类型: 槽、槽、槽、槽、槽 背板 背板采用了 技术,允许进行数据广播,即数据只 广播一次,但多个目的地址可以同时接收 技术的优点 可在模块之间提供高速通讯路径 允许背板上的多个控制器交换数据 允许背板上的任何设备按下列方式与其他设备进行通讯: 作为小型网络运行,无需控制器参与即可在模块之间传送数据 控制器不再作为所有操作的中心 允许控制器专用于应用控制 系统的主要网络 使用 技术 带电插拔 模块均支持带电插拔 即框架背板带电情况下插拔模块 警告,带电插拔模块时可能会产生电弧 可能导致发送错误信号,造成设备故障 在可燃性气体中可能会引起爆炸 反复带电插拔模块会造成接触插针磨损 电源 电源均安装在框架左侧 为框架背板及模块提供直流电源 和 电源提供 和 电源提高了输出容量, 适用于在单个框架内插有运动控制模块场合 适用于在单个框架内插有多个通讯模块的场合

...展开详情
试读 19P AB PLC学习教程--Logix5000 系统元件及编程实验.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
AB PLC学习教程--Logix5000 系统元件及编程实验.pdf 22积分/C币 立即下载
1/19

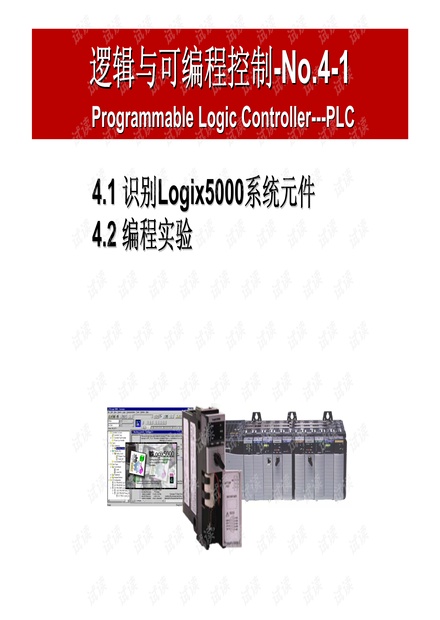

AB PLC学习教程--Logix5000 系统元件及编程实验.pdf第1页
