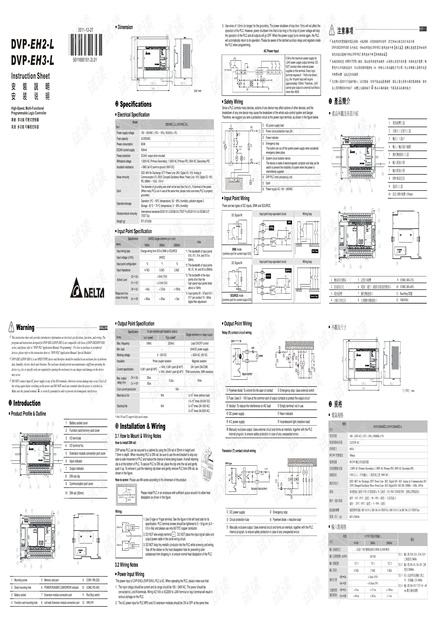

台达可编程控制器(PLC)DVP-EH3-L是一款由台达电子推出的工业控制设备,主要用途为自动化控制系统中的逻辑执行,广泛应用于各种机械控制与自动化生产流程中。安装此类设备需要详细了解其电气规格、尺寸、输入输出点特性等多个方面,以保证设备能正确安装并顺利工作。以下是对“台达可编程控制器(PLC)DVP-EH3-L安装说明.pdf”文件中提及的关键知识点的详细解读。
关于DVP-EH3-L的尺寸和电气规格,文件中给出了如下信息:设备的尺寸为90×978×2212.9×2148毫米(长×宽×高),这有助于规划安装空间和布局。供电电压为AC 100~240V,允许波动范围为-15%~10%,频率为50/60Hz±5%,适用于不同国家的电源环境。其中,DC 24V的电流供应为60VA,500mA,这意味着设备有一个专门的24V直流电源输出用于供电给外围的传感器等设备。PLC的电源保护包括电压耐受度、绝缘电阻和抗干扰能力,其中输入端可以承受1,500VAC的耐压(初级至次级、初级至地),绝缘电阻大于5MΩ,抗噪声干扰能力强,包括静电放电(ESD)、电快速瞬变(EFT)、振荡波等不同类型的抗干扰能力。
接下来是DVP-EH3-L的输入点和输出点规格。输入点的电压为24VDC(±10%),具有快速响应和优秀的抗干扰能力,输入点配置为单公共端输入,输入阻抗为3.3kΩ或4.7kΩ,根据不同的输入点,响应时间、抗干扰能力以及带宽均有详细规格,确保了控制器对信号输入的精确识别和处理。输入点还可以进行数字滤波调整,以适应不同的现场环境和需求。
输出点方面,DVP-EH3-L提供了多种输出类型,包括低速和高速晶体管输出,它们分别具有10kHz和200kHz的最大频率。其工作电压为DC 5~30V,输出形式采用光电耦合隔离和磁隔离方式,确保了高可靠性和稳定性。输出电流规格详细列出了在不同频率下的负载电流能力,以适应不同控制需求。
在操作和储存方面,DVP-EH3-L的工作温度范围为0ºC~55ºC,湿度为50~95%,污染度等级为2。储存温度范围为-25ºC~70ºC,湿度同样为5~95%。同时,该设备在振动和冲击方面符合国际标准IEC61131-2、IEC68-2-6(TEST Fc)和IEC68-2-27(TEST Ea)的规定,保证了设备在恶劣环境下的可靠性。
文档中还提到了接地的重要性,强调在同时使用多个PLC时,必须确保每一个PLC都有适当的接地,以确保人身安全和设备的稳定运行。
通过这些知识点的了解,可以帮助技术人员在安装和使用台达DVP-EH3-L可编程控制器时,做出正确的安装和调试,确保设备的长期稳定运行。在实际操作中,还应仔细阅读完整的安装手册,按照厂家提供的指导进行操作,并在必要时咨询厂家技术支持。
