西门子PCS7过程控制系统培训教程pdf,西门子PCS7过程控制系统培训教程
PLC WORLD 梨投 Pcs7系统结构与特点结构 oF SAP R/3 (a PCS: Process Control System bice LAN Etherne Office Etherne 工厂 工厂 Internet/Intrane oS单站Es oS客户机/批处理厂优@Pcs7 信息 维护 (多屏) 多客户机服务器客户机化先进 OPC-Server PCS7 控制软 SIMATIC 体句 启动包 PDM En 昌昌 g 服务器 Toolset OS-LAN Ethernet ES oS服务器 (冗余) 二二 Industrial Ethernet/ Fast 二二 net AS As417 As414 AS 414H 414 AS416 RN F/FH AS 417H AS414 ET AS417 ET 200M ■■■■■ 200M ET EX-O Fail-Safe o. 200M 口 DP/PA-Link PROFIBUS ET 200M PROFIBUS-PA PROFIBUS-DP L DP/PA Ex LL Link DP/PA-Link Y-Link PROFIBUS PROFIBUS-PA COx, NOx ET 200is COX. NOx Chongging Univerity of Science technology 3/56 PLC WORLD 梨投 SIEMENS PLC网络结构 三层网络结构 ◆现场总线层: PROFIBUS DP与PA,是联系控 制站(As)与现场站或设备的纽带 ◆控制总线层:工业以太网,是连接控制站 (As)与服务器或操作站的桥梁 ◆厂级网络:标准以太网,是建立服务器与操作站 或上层厂级网络通讯的关键。 Chongging univerdity of Science technolagy 4/56 PLC WORLD 梨投 SIEMENS PLC系统特点 品种类多 全集成自动化 系统开放性 模块化结构,强大的诊断功能 ■易学易用编程语言 强大的控制功能 系统能力 ◆12冗余服务器,5,000“控制回路“/服务器,32 客户机/服务器,64控制站/服务器 Chongging univerdity of Science technolagy 5/56 PLC WORLD 赁科 技參 、PCS7与DCS/PLC的比较 1951 ■PCS7全集成自动化 ■PCS7与PLC和DCS的对比 ■PCS7模块化结构 2011/5/7 PLC WORLD 梨投 PCS7一全集成自动化 ■基于仝集成自动化思想的过程控制系统 SIMATIC PCS7 ■基于以下标准部件: 全集成自动化系统 西门子人机界面 G西门子软件 西门子工业控制计算机 西门子控制器 西门子网络产品 西门子基于DP分布式o Chongging univerdity of Science technolagy 7/56 PLC WORLD 梨投 PCS7一全集成自动化 SIMATIC PCS7将过程控制与制造业控制毫无障碍地 连接在一起 过程控制系统$画坐画$ 郾郾 人机界面产品 工业控制器 画 Hi 分布式I0 总线产品 Chongging univerdity of Science technolagy 8/56 PLC WORLD 梨投 PCS7与DCS和PLC对比 DCS PLC PCS7 系统结构完整 系统开放灵活 系统完整且开放灵活 全局数据库 控制器运算速度 ◆100 MB ETHERNET 具备较强的诊断较快 TCP/P 功能 逻辑处理能力强 ◆集成现场总线技术 组态工具使用方■分散数据库 PROFIBUS 便 仝局关系数据库:SQL 回路处理能力强■系统完整性较差 具备较强的诊断功能,不仅 系统诊断功能较 提供系统诊断,而且提供智 系统开放性较差弱 能设备诊断 控制器运算速度口组态软件单 组态软件丰富、使用方便 较慢 回路处理能力较 控制器采用多任务处理器, 逻辑处理能力弱弱 同时实现大量复杂回路控制 和快速逻辑控制 Chongging univerdity of Science technolagy 9/56 PLC WORLD 梨投 PCS7模块化结构 oF 控制规模可根据用户实际需求量身定做 易于扩展和调整 模块化结构,可从最小的单站扩充至带有客户机服务 器结构的大型系统 OSOSOSOSOSOS ES 最大支持: ◆12冗余服务器 ◆5,000控制回路/服最小的单站 务器 ES 带有客户机服务器 ◆32客户机/服务器 结构的大型系统 ◆64控制站/服务器 Chongging univerdity of Science technolagy 10/56日ea

...展开详情
试读 127P 西门子PCS7过程控制系统培训教程.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743968 如果觉得有用,不妨留言支持一下
2019-09-22
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
西门子PCS7过程控制系统培训教程.pdf 9积分/C币 立即下载
1/127

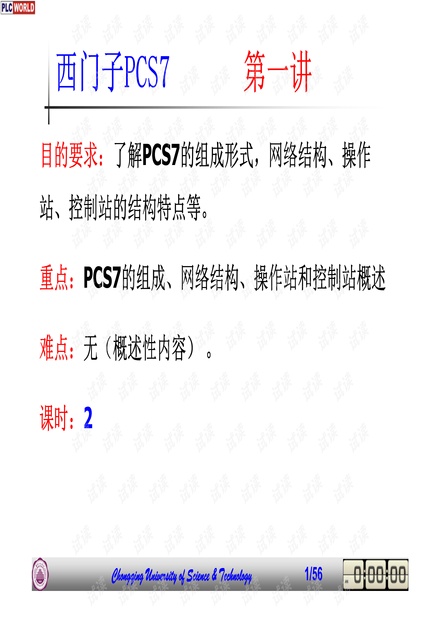

西门子PCS7过程控制系统培训教程.pdf第1页
