光纤收发器接口类型、连接、指示灯说明及故障症断
光纤收发器有6个LED指示灯,它们显示了收发器的工作状态,根据LED所示, 就能判断出收发器是否工作正常和可能有什么问题,从而能帮助找出故障。它们 的作用分别如下所述: PWR:灯亮表示DC5V电源工作正常 FX100:灯亮表示光红传输速率为100Mbps FX Link/Act:灯长亮表示光纤链路迕接正确;灯闪亮表示光纤中有数据在 传输 FDX:灯亮表示光纤以全双工方式传输数据 TX100:灯亮表示双绞线传输速率为100Mbps 灯不亮表示双绞线传输速率为10Mbps TX Link/Act:灯长亮表示双绞线链路连接确;灯闪亮表示双绞线中有数据 在传输 以下是诊断各灯的故障的帮助. a、如收发器的光口(FX)指小灯不亮,请确定光纤链路是否交叉链接?光 纤跳线一头是平行方式连接;另一头是交叉方式连接 b、如A收发器的光∏(FX)指示灯亮、B收发器的光口(FX)指示灯不亮, 则故障在A收发器端:一种可能是:A收发器(TX)光发送口凵坏,因为B收发 器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这 条光纤链路有问题(光缆或光线跳线可能断了)。 c、双绞线(TP)指示灯不亮,请确定双绞线连线是合有错或连接有误?请 用通断测试仪检测;(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮) d、有的收发器有两个RJ45端口:(THUB)表示连接交换机的连接线是直 通线;( To Node)表示连接交换机的连接线是交叉线 e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE 开关:连接交换机的连接线是交叉线方式。 光纤收发器的F灯亮说明你的光纤链路是止常的,TX灯不亮说明是你的网 线没有接好呀!(俗称电口、RJ45或是以太网口),两端都是这样 光纤收发器安装及常见故障 光收发器安装的简单介绍 1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮? a、如收发器的光口(FX)指示灯不亮,请确定光纤链路是否交叉链接?光 纤跳线一头是平行方式连接;另一头是交叉方式连接 b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮 则故障在A收发器端:种可能是:A收发器(T)光发送凵已坏,因为B收发 器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的 这条光纤链路有问题(光缆或光线跳线可能断了)。 C、双绞线(TP)指示灯不亮,请确定双绞线连线是否有错或连接有误?请 用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。 d、有的收发器有两个RJ45端口:( To HUB)表示连接交换机的连接线是直 通线;( To Node)表示连接交换机的连接线是交叉线。 e、有的发器侧面有MP开关:表示连接交换机的连接线是直通线方式;DTE 开关:连接交换机的连接线是交叉线方式。 2、光缆、光纤跳线是否已断? a、光缆通断检测:用激光手电、太阳光,发光休对着光缆接头或偶合器的 头照光;在另一头看是杏有可见光?如有可见光则表明光缆没有断。 b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光; 在另头看是否有可见光?如有可见光则表明光纤跳线没有断。 3、半/全双工方式是否有误?有的收发器侧面有FDX开关:表示全双工 HDX开关:表示半双工。 4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多 模:-10b-18db之间;单模20公里:-8db-15d之间;单模60公里:-5b--12db 之间;如果在光纤收发器的发光功率在:-30b-45db之间,那么可以判断这 个收发器有问题 收发器常见故障判断方法光收发器种类繁多,但故障判断方法基本是 样的,总结起来光收发器所会出现的故障如下: . Power灯不亮电源故障 2.Link灯不亮故障可能有如下情况: (a)检査光纤线路是否断路 (b)检查光纤线路是否损耗过大,超过设备接收范围 (c)检查光纤接口是否连接正确,本地的TX与远方的RX连接,远方的 TX与本地的RX连接。 (d)检查光纤连接器是否完好插入设备接口,跳线类型是否与设备接口匹 配,设备类型是否与光纤匹配,设备传输长度是否与距离匹配。 .电路Link灯不亮故障可能有如下情况: (a)检查网线是否断路 (b)检査连接类型是否匹配:网卡与路由器等设备使用交叉线,交换机, 集线器等设备使用直通线。(a)检查设备传输速率是否匹配 4.网络丢包严重可能故障如下: 1)收发器的电端口与网络设备接口,或两端设备接口的双工模式不匹配。 (2)双绞线与RJ-45头有问题,进行检测 (3)光纤连接问题,跳线是否对准设备接口,尾纤与跳线及耦合器类型是 否匹配等。 5.光纤收发器迕接后两端不能通信 (1)光纤接反了,TX和RX所接光纤对调 (2)RJ45接口与外接设备连接不正确注意直通与绞接)光纤接口(陶瓷 插心)不匹配,此故障主要体现在100M带光电互控功能的收发器上,如APC插 芯的尾纤接到PC插芯的收发器上将不能正常通信,但接非光电互控收发器没有 影响。 6.时通时断现象 (1)可能为光路衰减太大,此时可用光功率计测量接收端的光功率,如果 在接收灵敏度范围附近,1-2dB范围之内可基本判断为光路故障 2)可能为与收发器连接的交换机故障,此时把交换机换成PC,即两 收发器直接与PC连接,两端对PIVG,如未出现时通时断现象可基本判断为交换 机故障 3)可能为收发器故障,此时可把收发器两端接PC(不要通过交换机), 两端对PING没问题后,从一端向另一端传送一个较大文件(100M以上,观察 它的速度,如速度很慢(200M以下的文件传送15分钟以上),可基本判断为 收发器故障。 7.通信一段时间后死机,即不能通信,重起后恢复正常此现象一般由交换 杌引起,交换机会对所有接收到的数据进行CRC错误检测和长度校验,检查出有 错误的包将丢弃,正确的包将转发出去。但这个过程中有些有错误的包在CRC 错误检测和长度校验中都检测不出来,这样的包在转发过程中将不会被发送出 去,也不会被丢弃,它们将会堆积在动态缓存( buffer)中,永远无法发送出去, 等钊 buffer中茸积满∫,就会造成交换机死机的现象。因为此时重起收发器或 重起交换机都可以使通信恢复正常,所以用户通常都会认为是收发器的问题。 8.收发器测试方法如果发现收发器连接有问题,请按以下方法进行测试, 以便找出故障原因 (a)近端测试:两端电脑对PING,如可以PING通的话证明光纤收发器 没有问题。如近端测试都不能通信则可判断为光纤收发器故障。 (b)远端测试:两端电脑对PING,如PING不通则必须检査光路连接是 否正常及光纤收发器的发射和接收功率是否在允许的范围内。如能PING通则证 明光路连接正常。即可判断故障问题出在交换机上。 c)远端测试判断故障点:先把一端接交换机,两端对PING,如无故障 则可判断为另一台交换机的故障 常见故障及解决方法棖据日常维护、用户出现的问题,总结起来以问答 的方式来·解说,希望能给维护员工带来定的帮助,达到根据故障现象来判 断其原因,找准故障点,“对症下药 1.问:收发器RJ45∏与其他设备连接时,使用何种连线?答:收发器的 RJ45凵接PC机网卡(DTE数据终端设备)使用交叉双绞线,接HB或 SWITCH(DCE 数据通信设备)使用平行双绞线。 2.问: XlInk灯不亮是什么原因?答:一、接错双绞线;二、双绞 线水晶头与设备接触不良,或双绞线本身质量问题; 、设备没有正常连接。 3.问:光纤正常连接后 XlInk灯不闪烁却常亮是什么原因?答:一、引起 该故障一般为传输距离太长; 与网卡的兼容性问题(与PC机连接)。 4.问: XlInk灯不亮是什么原因?答::光纤线接错,正确接法为TX-RX, RX一TX,或是光纤模式错了; :传输距离太长或中间损耗太大,超过本产 品的标称损耗,解决办法为,采取办法减小中间损耗或更换为传输距离更长的收 发器。三:光纤收发器的自身工作温度过高。 5.问:光纤正常连接后 XlInk灯不闪烁却常亮是什么原因?答:引起该故 障一般为传输距离太长或中间损耗太大,超过本产品的标称损耗,解决办法为尽 量减小中间损耗或是更换为传输距离更长的收发器。 6.问:五灯全亮或指示器正常但无法传输怎么办?答:一般关断电源重启 下即可恢复正常。 7.问:收发器环境温度是多少?答:光纤模块受环境温度的影响较大,虽 然其本身内置自动增益电路,但温度超出一定范围之后,光模块的发射光功率受 到影响而下降,从而削弱光网路信号的质量而使丢包率上升,甚至使光链路断开; (一般光纤模块工作温度可达70℃) 8.问:与外部设备协议的兼容性如何?答:10/100M光纤收发器和10/100M 交换机一样,对唢长都有一定限制,一般不超过1522B或1536B,当在局端连接 的交换机支持一些比较特殊的协议(如: Cisco的ISL)而使包开销增大( Cisco 的ISIL的包开销为为3 ABates),从而超过光纤收发器帧长的上限而被其丢弃, 反映丢包率高或不通,此时需要调整终端设备的MTJ(MIU最大发送单元,一般 IP封包的开销是18个字节,MTU为1500字节;现高端通信设备丿家存在内部网 络协议,一般采用另行封包的方式,将加重IP封包的开销,若数据为1500字节, IP封包后IP包的大小将超过18而被丢弃),使线上传输的包的大小满足网络 设备对帧长的限制。1522字节的包是增加 vlan tag 9.问:机箱正常工作过一段时间后,为什么会出现部分卡不能正常工作的 情况?答:早期机箱屯源采用继电器方式。电源功率余量不足,线路损耗较大是 主要问题。机箱正常工作过一段时间后,出现部分卡不能正常工作,当拔出部分 插卡,剩下的卡工作正常,机箱在长期工作后,接头氧化造成较大的接头损耗, 这种电源跌落超岀规定要求范围,可能造成机箱插卡不正常现象。现对机箱电源 切换采用大功率肖特基二极管进行隔离保护,改进接头的形式,减少控制电路及 接头引起的电源跌落。同吋加大电源的功率冗余,真正使备份电源方便、安全、 使之更适应长期不间断工作的要求。 10.问:收发器上提供的链路告警具有何种功能?答:收发器具有链路告警 功能( Inkless),当某根光掉线时会自动回馈到电凵(即电凵上的指示灯也会 随之灭),如果交换机有网管,则立刻反映刭交換机的网管软件。四、光纤收发 器应注意的事项为了简便起见,还是以问答式比较好,能达到一目了然。 1、光收发器本身是否支持全双工及半双工?市面上有些芯片目前只能使用 全双工环境,无法支持半双工,如接到其他品牌的交换机( SWITCH)或集先器 (HUB),而它又使用半双工模式,则一定会造成严重的冲突及丢包。 2、是否与其它光纤收发器做过连接测试?目前市面上的光纤收发器愈来愈 多,如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时 间过长、忽快忽慢等现象。 3、是否有防范丢包的安全装置?有些厂商在制造光红收发器时,为了降低 成本,往外采用寄存器( Register)数据传输模式,这种方式最大的缺点就是传 输时不稳定、丟包,而最好的就是采用缓冲线路设计,可安全避免数据丢包。 4、温度适应能力?光纤收发器本身使用时会产生高热,温度过高时(不能 大于50°C):光纤收发器是否工作正常,是非常值得客户考虑的因素! 5、是否有符合IEEE802.3u标准?光纤收发器如符合IEEE802.3标准,即 delay time控制在46bit,如超过46bit时,则表示光纤收发器所传输的距离 会缩短!

...展开详情
试读 8P 光纤收发器接口类型、连接、指示灯说明及故障症断.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743968 你的留言是对我莫大的支持
2019-09-05
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
最新推荐
光纤收发器接口类型、连接、指示灯说明及故障症断.pdf 9积分/C币 立即下载
1/8

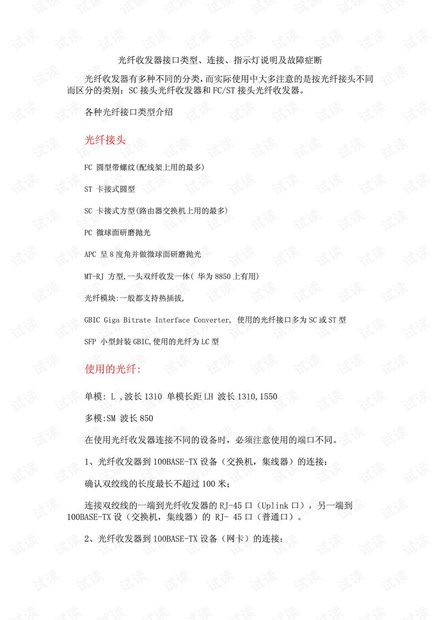

光纤收发器接口类型、连接、指示灯说明及故障症断.pdf第1页
