罗克韦尔自动化-Micro800 PLC系列简介.pdf

所需积分/C币:9 2019-10-29 12:48:41 4.15MB PDF

罗克韦尔自动化-Micro800 PLC系列简介pdf,
种软件 Connected Components Workbench软件,用于PLC 编程、人机界面和驱动器配置 提供相同的用户体验,使用方便,有助于降低学 习难度。 免费下载标准版软件 支持中文、英语和法语。即将推岀德语、意大利 语和西班牙语版本 核心控制单元套装的一部分 X核心控制单元加速器工具包可简化选型和应用 使用ETo设计面板布局、材料单和接线图 元件包范围内的兼容性更优 供应链成本更低 已中益 如果需要任何设备,请联系您的 Allen-Bradley本 地经销商 T翻 如需了解有关核心控制单元加速器工具包的更多信息,请访问 http://www.rockwellautomation.com/components/connected/ccat.html 操作员界面 安全 传惑器和开关 逻辑 电源 驱动器 Micro810和 Micro830控制器 Micro810 Micro810控制器相当于一个带大电流继电器输出的智 智能继电器微型PLC 能型继电器,同时兼具微型PLC的编程功能 12点外形封装可提供 8A输出,无需使用外部继电器 直流型号可实现将4个输入作为4个0-10V的模拟量 输入 通过USB编程端口下载程序(需要适配器) 可选1.5”本地LCD,用于监视/修改应用数 据。LCD还可作为备份存储器模块使用。 无需PC即可配置和运行核心智能继电器功能块(需要 LCD) 内置实时时钟,用于照明控制和报警等应用 作为 Micro800系列的成员, Micro810控制器采用相同 的指令集(包括P|D等高级功能)以及智能型继电器通 常没有的浮点数据类型 Micro830 灵活且具备简单运动控制功能 Miro830控制器可支持多达5个功能性插件模块,其灵 的微型PLC 活性可满足各种单机控制应用的需求 不同的控制器类型共享相同的外形尺寸和附件 外形尺寸取决于基座中内置的O点数:10、16.24 或48 最多达88个数字量0(使月48点型号 最多达20个模拟星输入(使用48点型号) 包括内置支持,可在24∨直流输出型号上实现最多3轴 的运动控制 多达3个100KHz脉冲序列输出(PTO,可实现与步进 器和伺服控制器的低成本接线 多达6个100KHz高速计数器输入(HSC) 通过运动控制功能块支持轴运动 基本运动控制指令包括Home、Stop、 Moverelative MoveAbsolute, Move Velocity Touch Probe指令,根据异步事件寄存轴的准确位置 嵌入式通信 用于程序下载的USB端口 非隔离型端口(R5232/485),用于与人机界面、条形 码阅读器和调制解调器通信 Micro850控制器 Micro850 Microi850控制器具有与24点和48点 Micro830控制器相同 可扩展微型PLC,具有以太网功能 的外形尺寸、功能性插件支持、指令/数据大小和运动 控制功能 旨在用于比Mcro830所支持的应用需要更多O或更高性 能模拟量VO的大型单机应用项目 嵌入式以太网端口,与人机界面相比,可实现更高性能 的连接 EtherNet/PM(仅限服务器模式),用于 Connected omponents Workbench编程、RTU应用和人机界面连接 (后续版本将支持客户启用报文的功能) 支持多达4个Mcro850扩展∨O模块 最多达132个O点(使用48点型号 Mic085048点控制器 母线终端器2085ECR 外部电源 Micro8o0功能性插件模块可用于 Miro850扩展O模块,提供集成度史高 定制控制器的功能 精度更高的模拟量和数字量lO Miro850控制器通过功能性插件模块 和扩展∥O模块实现最理想的个性化 定制和灵活性 Connected components Workbench 软件 Connected Components Workbench是一款新的软件平 台,不仅支持您的 Micro800控制器,也支持小型设备中 的Alen- Bradley元器件级变频器、人机界面以及运动控 制产品。 基于可靠的罗克韦尔自动化技术和 Microsoft visual Studio技术 控制器编程、驱动器配置器和集成人机界面编辑器 Connected Components Workbench 易于获取,安装简单 EC61131-3标准软件可免费下载 有助于尽快开始开发设各 易于配置 通用而简单的配置,有助于缩短设 备控制装置的调试时间 易于编程 提供可选的编程语言以及用户 自定义功能块支持(形图 功能块图、结构文本!,优化 设备控制方式的选择。 更新简单 标准版软件免费更新,部分支持服务 免费,最大程度地缩短维护时间 ●易于测试/部署 强大的调试功能有助于缩短设备的调 试时间和维护时间 设备配置 通用环境,适用于 Micro800控制器 一 PowerFlex4系列和7系列变频器 anelView Component操作员界面 连接简单,通过标准USB通信选择设备 图形化控制器配置,取代属性对话框 编程 广泛采用 Microsoft和C61131标准 通过罗克韦尔自动化及合作伙伴的示例代码以及用户自定义的功能块实现 增值 攴持符号寻址的结构文本编辑器、梯形图编辑器和功能块编辑器 可视化 在 Connected Components Workbench下运行 PanelView Component软件,可 以获得更佳的用户体验 利用CP支持可以直接引用 Micro800变量的名称,不仅降低了复杂性,还能 节省时问 功能包括 Unicode语言切换、报警消息和报警历史记录以及基本配方功能 技术规范 Connected Components Workbench软件 标准 支持的控制器 所有 Micro8C0控制器 编程语言 梯形图、功能块图.结构文本 用户自定义的功能块 编辑和部暑 设备配置 支持 免费下载或从DvD⑨328-S0001D-ENC)光盔获取,DVD光盔可在 Connected Components 交付 Workbench网页订购,htto:/ ab rockwellautomation. com/ Programmable Controllers Connected - Components-Workbench-Software Pc技术规范 Connected Components Workbench软件 标准版 处理器 CPU最低16GHz 推荐CPU2.2GHZ或更高 支持的操作系统 Windows xp和 Windows7 硬盘空闫要求 2.5GB 内存 最低2048MB 推荐4096MB 光盘驱动器 DVD 显示要求 最低分 辨率1024x768 推荐分辨率1280×1024 Micro800PLC系列概述 Bulletin 2080 Micro810 Micro830 Micro850 单元0 12点 10点 16点 24点 48点 点 48点 嵌入式通信 US USB USB USB USB、以太网、U58.以太网 带适配器 RS232/4 RS232/485 FS232/485 RS232/485 RS232/485 R5232485 指令数据 字节4K步/8K字节4步/8K字节10字节10K步字10K步字节10字节 功能性插件模块 无 2 产品目录号 2000070020707007 输入-12/24V 14 输出-继电器 HSC 2 HSC 2 HSC 4 HSC 6 HSC 4 HSC 6HSO 产品目录号 2080-LC10-12QBB 20803024QB82080-03048QBB2080L5024Q882080c5048QBB 输入-12/24V 28 输出-12/24V拉出型 10 10 运动轴e 1 PTO/2 HSC 1 PTO/ 2 HSC 2 PTO/4 HSC 3 PT0/6 HSC PTO/4 HSC 3PT0/6HS〔 产品目录号 208030100820801030160vB2080c30240VB20804030480VB20804c50240VB20801c50-480B 输入-12/24V1 10 14 28 14 输出-12型 6 10 运动轴HSC 1PT0/2HS〔 1PT0/2 HSC 2 PT0/4 HSC 3 PT0/6 HSC 2PT0/4HS〔 3 PT0/6 HSC 产品目录号 2080-LC10-12AWA 2080-LC30-16AWB 2080-(3048AWB2080-C5024AWB208045048AWB 输入-1024交流8120/20V交流 14 (仅限12V交流) 仅限10V交流)(仅限10交流(仅限10交流 输出-继电器 6 10 20 基本单元 嵌入式 电源 120240V交流和 基本单元具有嵌入式24直流电源 12/24V直流 可选外部1040V交流,道过产品目录编号2080512020W 基本数字量10 输入/输出) 12(8/4) 10(6/4) 16(10/6) 24(14/10) 48(28/20) 24(14/10) 48(28/20) 可将4个24V 直流数字量 基本模拟量10通道输入配置成 借助功能性插件模块 通过功能性插件嫫块或 0-10V嫫拟 V扩展模块 量输入 最大数字量10数 26 32 132 扩展10模块 无 无 4 1)支持1224V直流和24V交流 2)每个脉冲序列输出轴均共享2个H输入,囚此如果配置了最人数量的P0,HS的数量则为0 3所示为2线高速计数器.除以2便是4线H的数量 )产品目录号的最后一个字母表示输入电源:A=120240V交流,B=24V直流,D=12V直流 8 Bulletin 2080 Micro810 Micro830 Micro850 单元10 12点 10点 16点 点 附加功能(功能性插件模块) 隔离型R5232/485 2/4通道模拟量 RID/IO 借助功能性插件,如需了解史多信息,请参考"icm800功能性插模坎技术规范¨表 调整电位计 备份存储器模块 高精度实时时钟 附加功能 嵌入式实时时钟 有 无 无 可选15木地 编程 软件 onnected Components Workbench软件 旺E61131-3语言 梯形图.功能块、结构文本 用户自定义的 功能块 运动指令 无 有 浮点数学运算 32位和64位 PD回路控制 有 嵌入式串行端口 协议 Modbus rtu主站/从站、ASC、CP 境要求 ULU51类 认证 2区、CE -UL-us1类2区、(E、 Marine、〔-Tick、K C-Tik、KC 温度范围 0°.55℃ 20,65℃(支持户外RU应用) 不允许冷凝 只寸(高x宽x深 单位:mm) 90X75X60 90X100X80 90X145x80 90X230x80 90X145X80 90x230X80 请查看在线产品目录,了解完整技术规范 Micro800功能性插件模块 通过尺寸紧凑的功能性插件模块改变基 本单元控制器的“个性” 功能性插件 扩展嵌入式lO的功能,而不会增加控制器所占的空问 模拟量输入/输出(2通道/4通道,非隔离) 增强通信功能 一多达20个模拟量输入 利用 Encompass产品合作伙伴的专长,添加各类增强 数字量输入/输出 功能,并与控制器更紧密地集成 48点控制器提供总计多达88个数字量O点 功能性插件的灵活性能够充分地为 Micro830和Miro850 电阻温度检测器/热电偶 控制器所用 (2通道,非隔离) 使用PD时可实现温度控制 调整电位计(6通道,模拟量输入 增加六个模拟量预设值的低成本方案,可用于 速度、位置和温度控制。可进行简单的整定和 系统调节,无需使用PC。 串口RS232/485(隔离型) 支持CP. ModbUs rtu和ASC川!议,即使是最密 集的串行通信任务需求也能胜任。多达五个附 加串行端口 lEE Microi830/850备份存储器,具有高精度实时时钟 可用于复制/更新Mc800应用项目代码 增加高精度实时时钟功能,无需校准或更新 Micro850扩展ⅣO模块 Micro850扩展l/O模块牢固地卡在 Micro850控制器右 侧,带有便于安装、维护和接线的可拆卸端子块 高集成度数字量和模拟量lO,减少所需空问 隔离型的高分辨率模拟量、RTD和τC(分辨率高于功能 性插件模块),精度更高 10

...展开详情
试读 12P 罗克韦尔自动化-Micro800 PLC系列简介.pdf
  • 至尊王者

    成功上传501个资源即可获取

关注 私信 TA的资源

上传资源赚积分,得勋章
    最新推荐
    罗克韦尔自动化-Micro800 PLC系列简介.pdf 9积分/C币 立即下载
    1/12

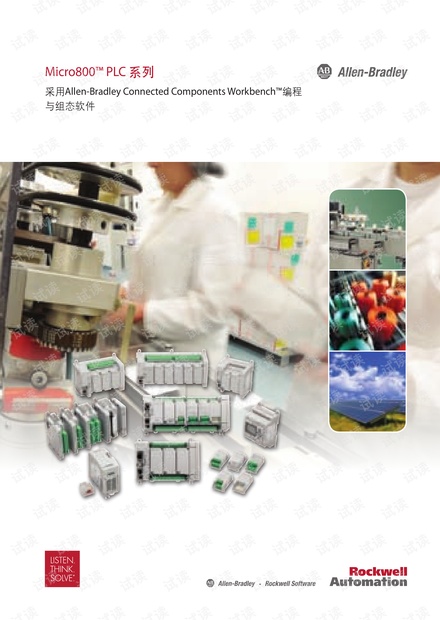

    罗克韦尔自动化-Micro800 PLC系列简介.pdf第1页
    罗克韦尔自动化-Micro800 PLC系列简介.pdf第2页
    罗克韦尔自动化-Micro800 PLC系列简介.pdf第3页
    罗克韦尔自动化-Micro800 PLC系列简介.pdf第4页

    试读已结束,剩余8页未读...
