恩德斯豪斯Proline Promass 80S/83S质量流量计样本pdf,资料主要介绍了Proline Promass 80S/83S质量流量计的性能、规格参数、安装及使用条件等
Proline promass 805 83S 功能与系统设计 测量原理 测量系统基丁科氏力原理进行测量。科氏力是在旋转运动系统中,做直线运动的物体所受到的力。 Fc=2·△m(v:o) Fc=科氏力 △m=运动物体的质量 O=旋转系统的角速度 V=旋转或振动系统中物体的径向速度 科氏力大小取决于运动物体的质量Δm和其径向速度ⅴ,即取决于物体的质量流量。质量流量计使 用测量管的振动替代旋转系统的恒定角速度ω。 当介质以一定的速度流经测量管时,振动的测量管会受到科氏力的影响,产生形变,从而导致测 量管两端产生相位差(参考下图说明 ■流体流速为0,即静止不动时,测量管的A点和B点同相振动,无相位差(1])。 ■流休以一定的流速流经测量管时,由于科氏力的影响,测量管产生相位差(2}-{3 A A B B0003383 流体的质量流量越大,测量管的相位差(A-B也越大。迫过电磁式相位传感器记录测量管前后两端 的相位差 专利的TMB系统 Torsion Mode balance system)设计确保了测量系统的整体平衡性和运行稳定性 从而保证了即使在变化的过程和环境条件下,流量计仍可进行精确测量 因此,单管测量系统冋同双管测量系统一样,安装简便。而无需在传感器前后端安装附加质量块 测量完全不受温度、压力、粘度、电导率和流体特性的影响。 密度测量 測量管在共振频率处迕续振动。质量改变时,共振系统(包括测量管和流体)的密度也会改变,自动 改变系统的共振频率。测量管的振动频率是流休密度的函数。基于此关系,微处理器计算出密度 信与 温度测量 监控测量管的温度,可以用来计算温度效应的补偿因子 同时,也可以作为过程温度输出 Endress+hauser Proline promass 80s 83S 测量系统 测量系统包括一台变送器和一个传感器。两种结构类型供用户选择: 体式结构:变送器和传感器组成一个整体札械单元 ■分体式结构:变送器和传感器均为单独的机械单元,需分体安装 变送器 PI romans 80 ■两行液晶显示 ■按键操作 EHE Promass 83 ■四行液昌显示 触摸键操作 ■专用快烹设定菜单 l ■质量流量、体积流量、密度和温度及计算变量值(例如:流体浓度 传感器 ■单弯管传感器。卩生型结构设计,压损小、流体温技术资料:T076D 度可达150°C(+302°F 标称口径 8∴50 8".2 D/“不钢助15、145 其他传感器类型 ■单管测量系统,高精度、极小流量测量 技术资料:T054D 枟称口径:DN14(1 1/8") ■材料:不锈钢EN1.4539/ASTM904L、EN1.4404/ ASTM316L、 Alloy C22DN2.4602(过程连接 E 通用型传感器,体积式仪表的替代优选 技术资料:T061D 标称口径:DN8….803/83 ■材料:不锈钢EN1.4539/ASTM904L、EN1.4404 ASTM 316L Endress+hauser Proline promass 805 83S F 通冂型传感器,流体温度可达+200°C(+392°F) 技术资料:T101D 标称口径:DN8….250(3/8"…10 材料:不锈钢EN1.4539ASTM EN1.4404 ASTM 316L, Alloy C-22 DIN 2. 4602 F(高温型〕 通冂扃温型传感器,流体温度可达+350°C(+662F 标称口径:DN25(1")、50(2)、80(3) ■材料: Alloy C22DN2.4602、不锈钢EN14404 ASTM 316L 单弯管传感器。压损小,材料抗化学腐蚀 技术资料:T074D 标称口径:DN8…50(3/8"…2") ■材料:锆702/R60702、钽2.5W ■单直管传感器。流体所受剪力小、卫生型结构设计、技术资料:T075D 压损小 标称口径:DN8….80(3/8"…3" 材料:钛、2级钛、9级钛 ■高压型传感器、结构坚同、第二腔室耐压能力强、‖技术资料:T102D 流体温度可达+150°C|+302°F 标称口径:DN8..80(3/8}"…3 枟料:钛、2级钛、9级钛 (OO C P ■单弯管传感器。流体所受剪力小、卫生型结构设计,技术资料 适月于生命科学领域测量、压损小、流体温度可达|10078 200°c(+392F ■标称凵径:DN8…50(3/8"….2") 材料,不锈钢B14Ma a006328 Endress+hauser Proline promass 80s. 83S 输入 测量变量 ■质量流量(与振动测量管的相位差成比例) ■流体密度(与测量管的共振频率成比例 ■流体温度(通过温度传慼器测量) 测量范围 液体测量时的量程 DN 满量程值(液体)mm mm lb/min 8 3/8 0….2000 0..73.5 15 0..6500 0..238 0.18000 0..660 112 0..45000 0..1650 50 0.70000 0.2570 气体测量时的量程 测量气体时, Promass80S、83s的满量程值取决于气体密度的大小,可以使用以下公式进行计算: nmax(G)=mmax F). PG)/x kg/m] G=测量气体时的最大满量程值kg 测量液体时的最大满量稈值kg/h pc=操作条件下的气体密度kg/m DN mm Inch 8 15 25 90 50 注意:公式中的mnx(G不可大于 mmax 气体测量的计算实例: ■传感器类型: Promass s,DN50 气体:空气,度为60.3kg/m3(20°C,50bar) 测量范围(液体):70000kg/h x=90(Promass S, DN 50 最大允许满量稈值为: mmax(G)=mmax F). PIG): xkkgm]=70000 kg/h..3kg/m: 90 kg/m=46900 kg/h 摆荐满皇程信 请参考“限流值”→自22。 量程比 大于1000:1。流量大于满量程设定值,但放大器并未达到溢出状态时,累加器继续正常工作。 输入信号 状态输入(辅助输入) U=3….30VDC,R=5k2,电气隔离 叫设置为:累加器复位、仪表归零、故障信总复位、零点校正功能启动、批处理启/停〔可选)、批 欠理累加器复位(可选)。 Endress+hauser Proline promass 805 83S PROFIBUS DP状态输入(辅助输入) U=3.30VDC,R:=3k9,电气隔离 开关电平:±3.±30VDC,与板性无关 可设置为:仪表归零、畝障信息复位、零点校正功能启动、沘处理启/停〔可选)、批处理累加器复 位(可选)。 MODBUS RS485状态输入〔辅助输入 U=3…30VDC,R=3kg2,电气隅离 开关电平:±3.±30VDC,与极性无关 叮设置为:累加器复位、仪表归零、枚章信息复位、零点校正功能启动。 电流输入(仅适用于 Promass83变送器) 有源/无源输入可选,电气隔离,分辨率:2μA 有信号:(42m-E2150.m=24DC知路保 输出 输出信号 Promass 80 电流输H 有源/无源输岀可选,电气隔离,时间常数可选(0.05…100s),满量程值可调 温度系数:其型值为0.005%0.fs.y°C,分辨率:0.5μA 有源信号:0/4….20mA,R1<700(HART:R≥2502) ■无源信号:4…20mA;供电电压Us:18…30VDC;R≥150g 无源输出,集电极开路,30VDC,250mA,电气隔离 ■脉冲输出:脉冲值和脉冲极性可选,脉冲宽度可调(0.05-.200-s’最大脉冲宽度为2 ■频率输出:截止频率为2…1000Hz(fnx=1250H2,开/关比为1:1 BRBH接口 PROFIBUS PA符合EN50170 Volume2,lEC611582MBP)标准,电气隔离 ■ Profile30版 ■电流消耗:11mA 允许供电电压:9..32V 总线连接带极性反接保护 故障断开电流(FDE]:0mA 数据传输速度:31.25kBi/s 信号编码方式: ManchesterⅡl码 功能块:4×模拟输入(A模块、2×累加模块 输出参数:质量流量、体积流量、帟度、温度、累加量 输入参数:仪表归零(开/关)、零点校正、测量模式、累加器控制 通过流量计上的拨码开关或现场显示单元(可选)设置总线地址 Endress+hauser 7 Proline promass 80s. 83S Promass 83 电流输出 冇源/无源输岀可选,电气隔离,时间常效可选(0.05….100s,满量程值可调, 有源信号:0/4…20mA,R1<70092HART:R1≥2509 ■无源信号:4…20mA:供电电压Us:18..30VDC;R≥1509 脉冲/率输出 有源/无源输出可选,电气隔离 ■有源信号:24VDC,25mA(20ms内,max.250mA,R>100g 无源输出,集电极开路,30VDC,250mA ■频率输出:截止频率为2…10000Hz(2x=12500Hz,开/关比为1:1,最大脉冲宽度为2s ■脉输出:脉冲值和脉泙极性可选,脉冲宽度可调 2000ms BLSD接口 ■ PROFIBUS DP符合EN50170 Volume2标准 Profile30版 ■数据传输速度:9.6 kBaud….12 MBaud 白动识别数捱传输速率 ■信号编码方式:NRZ码 ■功能块:6×模拟输入(A模块、3×累加模块 ■输岀参数:质量流量、体积流量、校正体积流量、密度、参考密度、温度、累加量1..3 ■输入参数:仪表归零〔开/关)、零点校正、测量模式、累加器控制 ■通过流量计上的拨码开关或现场显示单元(可选〕设置总线地址 ■输出组合模式→当11 mm6接口 ■ PROFIBUS PA符合EN50170 Volume2,EC611582MBPj标准,电气隔离 ■数据传输速度:31.25kBit/s 电流消耗:11mA 允许供电电压:9..32V 总线连接带极性反接保护 ■故障断开电流(FDE|:0mA ■信号编码方式: ManchesterⅡ码 ■功能块:6ⅹ模拟输入A模块、3×累加模块 ■输岀参数:质量流量、体褀沇量、校正体积流量、密度、参考密度、温度、累加量1..3 ■输入参数:仪表归零〔开/关、零点校正、测量模式、累加器控制 ■通过流量计上的拨码开关或现场显示单元(可选〕设置总线地址 ■输出组合模式→当11 接口 ■ MODBUS设备类型:从设备 地址范围:1..247 支持的功能代码:03、04、06、08、16、23 ■广播:支持的功能代码为06、16、23 物理接口:RS485,符合EA/TIA485标准 支持的波特率:1200、2400、4800、9600、19200、38400、57000、115200Baud ■信号传输模式:RTU或ASCI ■响应时间: 自动读取数捱:典型值为25..50ms 自动扫描缓冲区(数据范围内]:典型值为3∴.5ms 输出组合模式)1 Endress+hauser Proline promass 805 83S 基金会现场总线/接口 FOUNDAT] ON Fieldbus h,符合IC61158-2标准,电气隔离 ■数据传输速度:31.25kBit/s ■电流消耗:12mA 允许供电电压:9.32V 故障断开电流(FDE:0mA ■总线连接带极性反接保护 信号编码方式: Manchester il码 ITK501版 功能块 8×模拟输入(A模块(执行时间:每次18ms 1×数字输出(DO)模块(18ms) 1×PID模坎(25ms 1×算术计算模块(20ms 1×输入选择模块(20msi 1×信号特征模块(20msl 1×积分器模块(18ms ■VCR数量:38 ■VFD链接数:40 输出参数:质量流量、休积流量、校正休积流量、密度、参考密度、温度、累加量1.3 输入参数:仪表归零(开/关)、零点校正、测量模式、累加器控制 支持链路主站(M)功能 报警信号 电流输出 失效安全模式可选(例如:符合 NAMUR推荐的NE43标准 脉冲/频率输出 失效实全模式可选 状态输出( Promass80) 系统故障或断电时,表现为失电状态 继电器输出( Promass83) 系统故障或断电时,表现为失电状态 负载 参考“输出信号” 小流量切除 小流量切除开关点可选 电气隔离 所有输入、输出和供电电路相互电气隔离 开关输出 状态输出( Promass80) 集电极开路 ■max.30VDC/250mA 电气隔离 ■可设置为:故障信息、空管检测(EPD、流向、限流值 继电器输出( Promass8 i3) max 30V/0.5AAC: 60V/0. DC 电气隔离 常闭(NC或断开)或常开NO或闭合)触点可选 出厂缺省设置:继电器1为NO触点,继电器2为NC触点j Endress+hauser Proline promass 80s. 83S 电源 测量单元的电气连接 B b b d/(g)(d) HART" PROFIBUS PA FOUNDATION Fieldbus* ②②②② PA(-)yFF(-)27 PA(+)FF(+)26② 23② 23② 22② 22|② 21② 21 N(L-)2 1+1F L+)1② b PROFIBUS DPX PROFIBUS DP* MODBUS RS485** A(RXD/TXD-N)27② 1A( RXD/TXD-N)27② B( RXD/TXD-P)26② B( RXD/TXD-P)26② +24 24② 21 20 ②② 9 N(L-)2「② N()2② L1(+)1 b L(+)1② 变送器的电气连孩示意图,连接电缆的最横截面积为2.5mm2 AA梯图现场型外壳 BB视图/不锈钢现场型外壳 CC视图/墙装型外壳 国定通信模块 4可更换适信模铁 P接线腔盖 b供电绕:5.,200DC,20.…5VC,….a?VC 号端子:L/接C∠+摄DC 2号端子:1接AC-接DC C你护性接龙端 信号电绕:“接线端子分配"M 信号电绕 2号物子:D的+1FMD2DB3R52516、板性反接保护 27号端子:的1FB6R1B05B!、带极性反接保护 e号电缆屏威层/现场总线电缆2525连接线的接地 般务接口,用于连接手操器A3 dhilachece, fielacarer 停号电缆:参考“接线端厂分配”→ 外部终端电缆/适用天米用周定题信模块的D型仪表 24号子;/5V 25号端f:mM Endress+hauser

...展开详情
试读 52P 恩德斯豪斯Proline Promass 80S/83S质量流量计样本.pdf
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
恩德斯豪斯Proline Promass 80S/83S质量流量计样本.pdf 9积分/C币 立即下载
1/52

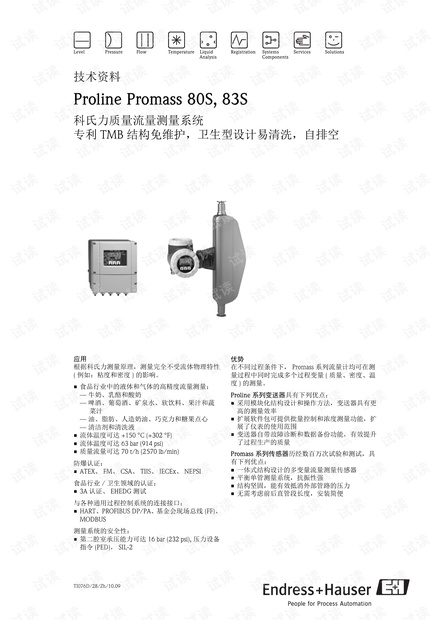

恩德斯豪斯Proline Promass 80S/83S质量流量计样本.pdf第1页
