雅达 YD2010智能电力监测仪表安装与使用手册pdf,雅达 YD2010智能电力监测仪表安装与使用手册
第三章主要技术指标 3.1.执行标准:GB/13850.1-1992,DZ/T721-2000 3.2.精确度 参数 单位 准确度 0.2%RD(0~350V) 相电压V/kV 0.5%RD(0~150V) 1.0%RG(0~600V) 线电压V/kV 1.0%RG(0~260V) 0.2%RD(0~5A) 电 流|A/kA 0.5%RD(0~1A) 有功 率W/kWMw/GW 0.5‰RD 无功功率|var/kvar/Mvar/Gvar0.5%RD 视在功率 VA/KVA/MVA/GVA 0.5‰RD 功率因数 有功电能W/kWh/MWh 1.0‰RD 无功电能varh/ kvarh/ Mvarh 1.0%RD 零序电流|A/kA 5%RG 0.1%RG 注 V1/V2/V3/Ve0:相电压 V12/V23/V31/Ve:线电压 ◇PFL/PF2/PF3:单相功率因数PF:总功率因素 ◇I0:零序电流(仅三相四线系统) ◇电能准确度范围功率因数COSΦ0.5~1.0(有功电能) SINΦ0.5~1.0(无功电能) 电压 电流 >0.5A ◇RD读值,相对误差 RG范围,满度误差(对每一段自动量程范围) 3.3辅助电源:交直两用80~300Vdc或85~265Vac、18~90Vdc 3.4.输入范围:电压:5V-120V/600V(最大600V),量程自动切换 电流:0-1A/5A(最大6A),量程自动切换 3.5.过载能力:电压:750V连续,1000V10秒 电流:2倍额定连续,20倍1秒 3.6.吸收功率:电压:≤0.22VA220V≤0.VA/100V 电流:≤0.1VA5A 3.7.可编程设定 测量系统选择:三相三线/三相四线/一相二线/一相三线 PT、CT变比:1-64000 波特率:1200/2400/4800/9600/19200 地址:1-247 通讯规约: MODBUS RTU 校验位:奇/偶/无校验 停止位:1或2 电能累加复位:(口令 校准:(口令) 3.8.绝缘及耐压:输入/输出/电源之间:≥20MΩ(DC500V) 2kV/min 2mA 3.9.电磁兼容:符合IEC61000-4…相关标准 3.10.稳定性:温度影响:100pm/℃ 长期稳定性:≤0.2%/年 3.11.工作条件:温度:-30℃~70℃,湿度:10%90%RH 3.12.存储条件:温度:-40℃~80℃,湿度:10%~90%RH 3.13外形尺寸:110m×75m×70m 3.14.安装:35m导轨安装或螺钉固定 第四章安装与接线 4.1.接线 YD2010以其完善的设计思路,保证了每个测量通道单独使时完 全一致、对称,使用更方便、灵活,具有多种接线方式。 注意 1、接线时,电压输入回路(包括电源)必须在每条线路上串联适当的保险 2、电流输入回路的阻抗尽量小。在CT方式下,主回路处于工作带电状态时 绝对禁止将0T二次侧(即电流输入回路)开路。 3、必须严格按下列接线图示要求接线,否则将有可能导致设备损坏,甚至造 成人身安全,由此引发的质量问题,不在保修范围内 4.1.1一相两线负载 )无PT Intellseahtieed Pew b)有PT Intelliretieed Power set 4.1.2三相三线 a)无PT b)有PT 三相三线平衡负载 无PT A B C 45678 有PT 准达 三相四线 无PT 91012131415 有P 三相四线平衡负载 无PT 有PT Intel lieetieed Power 2134s6」 一相三线 无PT I N L2 inte1ant1xed7ow了et 31415|16 有PT LI N L2 ateItiaeattset Pawer 推达 Lg10111213145|16 负载 4.2.安装与维护 4.2.1.现场安装 在初次安装时应作好以下工作,以保证维护尽可能方便。 应提供一个θT短接盒,这样使YD2010的电流输入不连接 时,不会使CT开路,短接盒接线应使保护继电器的功能不受影响。 ●YD2010必须牢固安装,以防止震动导致电气安全事故。 工作电源:AC85~265V,50Hz;DC85~330V或DC18~ 90V。 ●电气连接线要求:电流输入线用2.5m2多股铜线,电压输 入线、电源线用1.5m2多股铜线,RS-485通讯用1.0mm屏蔽双绞 线 ●仪表发生故障一般采用整机更换的方法 4.2.2安装环境 仪表应尽量安装在干燥、通风良好并远离热源和强(电)磁 场的地方。 ●环境温度为:-30℃~70℃。 环境湿度为:10%~90‰RH 4.2.3PT和CT的选择 PT选择:YD2010可直接连接57/100、100/173、220/381 240/415、277480的三相四线或三相三线系统。这些输入也可采用 次级为100V的PT。如系统电压超过347600,则必须用PT。PT 用于将系统L-N(Y形)或L-L(Δ形)电压降至100V满刻度范围,PT 按以下方式选择: 1、星形(Y) PT初级额定值=V稻(或最接近较高标准值的值) PT次级额定值=100V 2、三角形(△):PT初级额定值=V线 PT次级额定值=100V PT质量直接影响系统精度。PT必须有良好的线性和相间关系 才能保证电压、有功和功率因数(PF)的读数有效 CT选择:T次级额定值由YD2010的电流输入选项决定,标准 值为5A 4.2.4.PT和CT的连接 输入电流、电压的相序、极性对装置的正确操作是重要的,引 入PT的各相电压,将由短路器保险丝保护,如果PT的额定功率超 过25W,则次级要加保险丝。 在PT初级的激励下,PT次级能产生致命电压和电流。因此对 装置安装和操作时,需采取安全预防措施(去掉P保险)。 当GT次级开路时,在初级激励下将产生致命电压和电流。因 此在装置安装和操作时,需采取如短接C次级等安全预防措施。 CT应通过短接端子或测试端子连到仪表,以便于CT的安全连接和 断开。

...展开详情
试读 29P 雅达 YD2010智能电力监测仪表安装与使用手册.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
雅达 YD2010智能电力监测仪表安装与使用手册.pdf 49积分/C币 立即下载
1/29

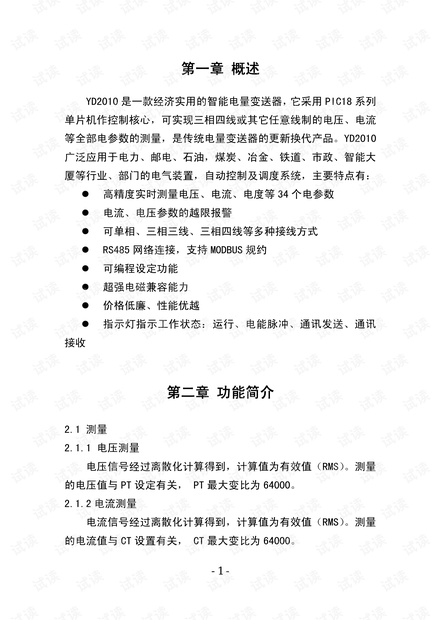

雅达 YD2010智能电力监测仪表安装与使用手册.pdf第1页
