诺德全系列变频器资料F3000(中文)pdf,诺德全系列变频器资料F3000(中文)
NORDAC SK 700E 模块化高性能工程型变频器400V15kW~160kW 标准特征 大量的扩展选件 NORDAC SK700E是一种工程型变频器,适于广泛的应用领域。预制标准化的选件模块 控制面板 可以方便地装入外壳里,适用范围可从简单速度控制到复杂的定位控制。 这是用于变频器起动和控制的模块,包含一个简单的分 压器盒.一个易于操作的眀码控制面板和用于连接现场 标准的 NORDAC SK700E可以确保以下几点高性能 总线的接入模块 ·可进行无传感器电流控制,起动转矩可达400% 用户接口 内置符合A等级EMC标准的集成输入滤波器(可达22KkW /O板具有数字量和模拟量接口,或者可以通过现场总 有4套参数集,可在线切换 线与变频器进行通信。 有一个动态电气制动模块,可避免机械制动器的磨损问题 具有模块化的结构,允许用户根据需求组装部件,且不需要额外的空间 特殊拓展选件 可与广泛使用的现场总线系统相连接 该类选件应用于以增量式或绝对值编码器的反馈信息为 基础的高精度轴向运动控制(伺服型变频器)。它们可 ① 以使速度控制(从n=0)或定位控制(最高可达252个 CAN 存储位置〕极其准确。 ProfIbus 其它附件 输入/输出模块 制动电阻 等级为B的输入端滤波器 0 LuceNet R232 CANopen InterBus r Hulin 技术数据 输出频率 0..400Hz 典型过载容量60秒内150%,3.5秒内200% 保护功能 过热保护,过压和欠压保护,短路保护, 接地保护,过载和欠载保护 控制方式 无速度传感器矢量控制(SD 绽性f特性,编码反馈 电机控制 温度控制(PTC,Pt),电流控制,转矩控制」 控制柜温度 0°C..+40/50°C 防护等级 P20 类型描述SK700E 150340A-221-340A301-340A-401340A-551-340A-751-340A112340-A-152-340A182340A-222340A 电机额定值 1.5kW/2hp22kW/3hp 3. kW/4hp 4.0kW/5hp 55kW/7.5hp 7 5kW/10hp 11kW/15hp15kW/20hp185kW/25hp 22kW/30hp 额定输出电流 3.6A 5.2A 69A 11.5A 155A 30A 35A 45A 电源电压 3~380480V,-20%/+10%,47-63Hz(3~230V可调) 典型输入电流 11A 30 42A 56A 冷却方式 自然风冷 温度控制的强制风冷 机械尺寸(长,宽,高) 281×123×219mm 331×123X219mm 386×167×255mm 431×201×268mm 类型描述SK700E 3023400372340423440523400752340902340-1130013300130 电机额定值 30kW/40hp 37kW/50hp 45kW/60hp 55kW/75hp75kW/100hp 90kW/125hp 110kW/150hp 132kW/175hp 160kW/200hp 额定输出电流 57A 68A 81A 103A 133A 158A 193A 230A 280A 电源电压 3-380-460V,-20%/+10%,47-63Hz 典型输入电流 70A 88A 105A 125A 172A 200A 240A 280A 冷却方式 强制风冷 机械尺寸(长,宽,高) x263×263mm 1736×263×3m1207×354×263mm 仅限于VT应用 NORDAC trio SK 300E 用于分布式控制的理想装置:减速器+电机+变频器400V055kW~4kW防护等级P6 NORDAC trio sK3o0E是一种直接安装在电机上的变频器,具有完备的控制和参数设置功能。这种传动装置鲁棒性好,且变频器防护等级高(IP66),适 用于分布式控制。 trio sK300E可以与各种NORD减速机组合,应用于各个领域和行业。电机-变频器一体化理念有很多优点 ·基于隔离式封装理念,采用带有充足连接空间的、用于电源线和控制线 NORD CON软件 的分立连接单元 具有友好界面的软件,可安装在PC机/手提电脑上,用于变频器的简单运 层封装变频器设计成插入式结构 算、控制、参数设置和诊断。 借助封装,无需另外的冷却方法就可散热 电机中的电子铭牌 预先存贮在电机和变频器中的电机数据简化了起动过程 所有设置自动存储在电子铭牌中 无需重新参数设置,就可进行参数置换 ·集成的訇动模块,并且启用电磁制动 集成电源滤波器,极限曲线为B ·电位器选件,可在“关机¨、“左转”或“右转”三个状态间切换,其设 计具有鲁棒性,可在变频器上直接进行手动操作 ·可以在线切换2套参数集 ·使用PC软件或参数盒可简化参数设置过程 回添国 参数盒 NORDAC SK PAR-2H 参数盒可以简化变频器的参数化和控制过程,并可显示当前的运行数据。 共有5套参数集可以使用。参数盒可以与所有的 NORDAC变频器和 Trio sK300E的模块 NORD CON软件兼容。参数盒 SK PAR2E适于安装在控制面板上。 标准设备中的基本组件包括那些可以通过用户接口选件附加的控制元件 对于技术模块,可以使用总线接口扩展 trio sK300E,使之连接到广泛应 用的自动控制系统,或进行本地操作 电机配置 电机功率 变频器类型 框架尺寸 电机尺寸 技术模块 55kW sK300E-550-340-B 电位计 适于现场操作 0.75kM sK300E-750340B Profibus 总线接口 1.1kW sK300E-111-340-B 80-90 InterBus 总线接口 1.5kW sK300E-151-340-B CAN/CANopen 总线接口 2.2kW sK300E-221-340B Device Net 总线接口 3kW SK3C0E301340-B 90-112 AS 总线接口 4kw sK300E-401-340-B 用户接 1个制动控制器 技术数据 标准设备的基本组件 1个多功能继电器 电源电压 3-380-480V,-20%/+10%,47.63Hz 1个数宇量输入模块 输出频率 0400Hz,0.1Hz分辨率 RS-485接口 额定过载容量 150%30 基本l/O选件 3个数字量输入模块 接口(标准) RS485,M12-插槽 1个模拟量输入模块0..10V,0/4..20mA 控制柜温度 10"c…+4050'c 4个数字量输入模块 防护等级 P66 标准O选件 2个模拟量输入模块0.10√,04..20mA 电机温度监控 1t-监控,PTC-输入(电机PTC 1个模拟量/数字量输出模块 总线系统(可选)As, Profibus, DeviceNet, InterBus,CAN, CANopen NORDAC SK1XX系列 分布式电机起动器,软起动器0.25kW~4KW NORDAC SK1X×E组件能集成在电机中或者安装在电机附近 NORDAC SK1XXE系列产品适用于各种分布式传动场合的应用。控制电 机的智能接入组件升级为各种可选接入模块、W◎模块和总线连接模坎。该 机型的高度标准化有助于简化分布式应用的设计和实现。特别是,清晰的 排列和初始化功能使安装更加简便有效。 NORDAC SK140E电机电子起动器 系统特性 单向运行时,电机可做到无损耗起动和停机 在电机终端盒中集成智能控制 输入电压范围较广 适用于潮湿环境中的高防护等级丨P66 24V直流信号进行控制 电机热阻保护 可由已有的现场总线进行控制 所有NORD升级简单 半导体显示器输出 集成了制动操作 故障诊断及运行状态的LED显示 具有便于安装的各种工业化系统连接器 电机温度监测(TF) 具有优良的鲁棒性和电磁兼容性 用于直接制动控制的集成整流器(可选)=制动操作 ·每小时最大可进行1000次切换操作符合A级EMC标准的干扰抑制 便捷性优势 安装转换简单 NORDAC SK150E电子软起动器 产品组件之间可进行置换 用于斜坡上升时间(0到60s)设置的旋转编码开关 高性能变频器 ·将软起动和保护功能集成为一体。 电机起动器 输入电压范围较广 软起动器 24直流信号进行控制和确认操作 -双向起动器 可由已有的现场总线进行控制 数字量控制或通过总线系统控制 故障诊斷及运行状态的LED显示 用于快速检测和诊断的状态LED显示 电机温度监测 参数设置简单,不需服务工具 ·用于直接制动控制的集成整流器(可选)≡制动操作 ■每小时最大可进行500次切换操作 ·符合A级EMC标准的干扰抑制 NORDAC SK160E电子双向软起动器 双向运行时,电机可做到无损耗起动和停机 ·输入电压范围较广 功能 特点 SK 140E SK 160E 24直流信号进行控制和确认操作 电源电压 3~200.480V,±10%,50/60Hz ●可由已有的现场总线进行控制 功率 0.25-3KW 0.25-4KW 半导体显示器输出 外接控制电压 24Dc(15…30V).50mA 故障诊斷及运行状态的LED显示 控制输入 15.30V,大约2mA 用于锁定时间(0到60s)设置的转编码开关 控制输出 15…30V,最大50mA,短路电阻 ■电机温度监测 柜内温度 10c….+50C,没有冷凝作用 用于直接制动控制的集成整流器〔可选)=制动操作 存储/运输温度 40'C..+70C 每小时最大可进行1000次切换操作 防护等级 P66(取决于所使用的电机 符合AA级EMC标准的干扰抑制 最大安装海拔高度可达200米,功率不受影响 NORDAC SK 750E 大功率高性能高防护等级变频器230V5W21W冷旧P4 NORDAC SK750E一—可以在恶劣环境下 该类变频器可进行模块扩展。基本机型包括 4套可在线切换的参数集 使用的变频器 ●无速度传感器矢量控制,转矩可达40% sK750E的防护等级高,为|P54,可以很好地满足分布式传动控制的要求 ●集成的制动模块,可以进行高动态减速,且无机械磨损 该设备有两种可选的安装方式(安装在墙上或电机上),可以顺利地集成到 由于该类设备具有模块化结构,因此可以根据被控设备的具体要求调整 现有的机器和系统中。 该类设备 ●PD控制器和过程控制器 NORDAC SK750E为鲁棒性的传动控制组件,输出功率为5.5~22kW, RS485标准接口 电源电压为200~480VAC。 快速起动 坚固耐用,功能丰富 扩展模块,用途广泛 在技术上,SK750E是以高效的SK700E系列为基础的。这表示该系统 技术部件 与SK700E具有类似的功能,可以有效地完成简单的变速任务和涉及位置 技术部件,如 PROFIBUS, CANbus, CANopen、 Device net, NTERBUS、 控制的复杂定位任务。 AS,适用于任何常见的自动控制系统 与SK700E系列类似,借助小型标准键盘或使用RS485的PC机,SK750E 用户接口 可以大大方便地运行和起动。通过支持六种语言的控制面板的明码显示功 通过控制输入端和输出端或者总线接口,可以使用各种已提到的组件与用 能或者 NORDCON PC用户接口,可以在任意时间读取存储在变频器内的 户设备通信 所有数据 特殊扩展部件 使用这些模块以及增量式或绝对值编码器,可以以最大精度控制定位和旋 转,完成横移或者运动转动。此外,还能以极好的方式控制速度和转矩下 降到零,并且在定位控制时有252个位置可供选择 其它选件 根据安装类型,可以选择合适的安装选件: ·挂壁式安装选件 电机安装选件 标准SK750E使用风冷,此外还可定制一个水冷系统。 设备类型:SK750E-551-323A751323A921323A-112-323A 电源电压3-20.240V,±10%,47.63Hz 电机额定功率230V5.5kW 7.5kW 9.2kW 11.0KW 240V75hp 125hr 15h [额定输出电流msA 23.0 30.0 350 45.0 典型输入电流rmsA 机械尺寸 LxWxDm 414×255×237.5 472×305×253 功能 技术规格 输出频率 0.0..400.0H 设备类型:551340A751340A112340A152340A182340A222340A SK 750E 典型过载容量 50秒内150%,3.5秒内200% 电源电玉 3~380.480V,±10%,47.63Hz 保护功能 过热保护,短路保护,接地保护,过压/欠压保护 电机额4055KkW 7. 5KW 11W150wW185W220KN 过载保护.无负载保护 定功率490V7.5hp p 20h 25hp 控制方式 无速度传感器矢量控制(lSD),线性νf特性曲线控制 额定输出 电机温度控制 t电机,PTC/双金属片继电器 15 155 230 300 350 45.0 电流msA 可选接口 RS 485 (USS). CANbus, Profibus, Inter Bus 典型翰入 17 CANopen, DeviceNet, AS 21 电流m[A 控制柜温度 0°C.t+5060C 机械尺寸 414x255×2375 防护等级 P54风冷设计,IP65特殊水冷没计 472X305X253 LxWxDmm NORDAC SK 1000E 满足高性能动态传动需求的伺服控制器 在高速运行并要末精确定位时,高加速度、快速移动和高停止转矩特性是 此外,该系统还有一个集成的微型PLC,与上述元件一起构成了SK1000E 必不可少的。在这种情况下, NORDAC SK1000E是您最好的选择。该 完整的功能体系。简单的参数化软件 NORD SER可以执行此项操作。而 类控制器结合内置微型PLC和现场总线连接,可用于解决各类要求苛刻的 供电电机/控制器数据库、示波器和大量的测试功能大大简化了运行过程 传动问题。 特性 NORDAC SK1000E伺服控制器借助现场总线连接,使用全数字技术进 高动态特性,可以操作电气时间常数或机械时间常数为亻ms的电机 行同步和异步电机的力矩、速度和定位调节。 带有输入辅助器的集成PLC,非常容易运行直观操作 ●适于同步和异步电机运行 由于系统使用采样时间为50s的磁场定位控制,即使在静止时也具有非 静止时具有全额转矩 常高的动态和电机全额转矩。通过转子位置反馈,还可以得到非常高的独 正弦波整流 立于负荷的速度和定位准确度。从而可以完成要求苛刻的传动任务。比如 集成式电源滤波器,A SK1000E的标准功能中就包含具有任何变比的电子齿轮(飞锯、电子凸 带有外部制动电阻的集成制动模块 轮、卷绕机等)功能。 力矩、速度和位置调节在50s调节周期内完成 具有输入频率为5MHz的步进电机接口 逻辑和算术运算功能 技术功能 已有的功能,不需额外编程 电子轴 电子齿轮 几个传动设备的角度同步运行控制 飞锯 电子凸轮控制 ●卷绕控制 补偿器调节 卷绕计算 NORDAC NORDAC 技术数据 额定过载容量 秒内200% 电机连控 PTCIKTY84监控 控制输入 ±10V6位数字输入 控制翰出 6位数字输出 1个继电器24VAC4A用于制动 选件 RS232. RS485. CANopen/ CAN 旋转变压器 旋转变压器反馈 12位分辨率 防护等级 P20 编码器 增量式编码器反馈 增量分辨率>500 控制柜温度 0c.+4050c 技术功能元件 各类预设功能 反馈系统 编码器,旋转变压器,SSl绝对值编码器 设备类型sK100E101340A201340A 301-340A 401-340A 501-340A 801-340A 102-340-A 电气功率 1kW W 5kW 8kW 10kW 电源输入电压 额定电流(有效值) 3.6A 4.8A 8.4A 10.8A 20A 峰值电流60s(有效值)>3Hz 7.2A 9.5A 124A 16.6A 214A 30A 40A 冷却方式 自然风冷 强制风冷 机械尺寸LxW×D 281×121×217mm 331×121×217mm 381×163X250mm NoRD传动服务中国 NoRD变频器采用最先进的微控技术和信号处理技术,成就今日NORD智能化电子产品 (面 D nor 8 comme ORR 典 W. nord. com 诺德(北京)传动设备有限公司 诺德(苏州)传动设备有限公司 北京朝阳区广渠东路唐家村5号 苏州工业园区长阳街510号 邮编:100022 邮编:215021 电话:+86-10-67704305 电话:+86512-85180277 传真:+B6-10-67704330 传真:+86-51285180278 China China

...展开详情
试读 8P 诺德全系列变频器资料F3000(中文).pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743737 如果觉得有用,不妨留言支持一下
    2019-10-13
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    诺德全系列变频器资料F3000(中文).pdf 16积分/C币 立即下载
    1/8

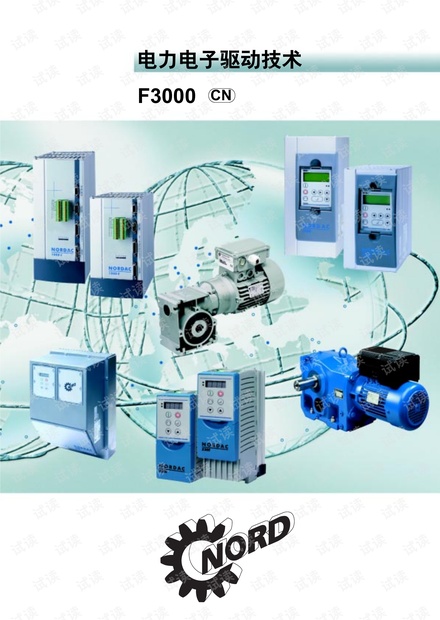

    诺德全系列变频器资料F3000(中文).pdf第1页
