ABB ACS850-04变频器硬件手册pdf,ABB ACS850-04变频器硬件手册
安全须知 本章内容 本章介绍了在对变频器进行安装、操作和维护时必须遵守的安全须知。忽视这些安全 须知可能会造成人身伤亡或变频器、电机及其驱动设备的损坏。在对设备进行任何操 作之前请阅读安全须知。 警告和注意的用法 本手册中包含四种类型的安全说明: 危险电压警告:警告有高电压存在,会造成人身伤害和或设备损坏。 △△△ 一般警告:用来警告可能造成人身伤害和或设备损坏的非电气因素 静电放电警告:用来警告能引起设备损坏的静电放电现象。 表面高温警告:用来警告部件表面高温,接触时会造成烫伤。 安会须知 安装和维护工作 下面这些警告适用于需要对变频器、电机电缆或者电机进行安装和维护工作的人员 △ 警告忽视下面这些安全须知可能会造成人身伤亡或者设备损坏 只有具备资质的电气工程师才允许对变频器进行安装和维护。 在接通输入电源的情况下,不能对变频器、电机电缆或者电机进行维修。断开 电源之后,必须至少等待分钟后再对变频器、电机或电机电缆进行操作,以 便中间直流回路电容器放电完毕 通过方用表测量来确认(电阻至少为 变频器的输入 和三相与地之闫没有电压。 和 对地电压为零。 和对地电压为零 控永磁电机的变频器:旋转的永磁电机向变频器馈送电源,这样即使在电 机停止并切断电源时也会造成变频器带电。在变频器上开展维扩工作之前,请 通过安全开关将电机与变频器断开连接 防止同一个机械系统内任何其他电机起动 锁定电机主轴 测量电机确认其已经不带电,然后将变频器的 和端子彼此相连并 连接到上。 当变频器或外部控制电路通电时,不要对控制电缆进行任何操作。即使变频器 的电源已经切断,由外部电源供电的控电路也会将危险电压引入变频器内部。 不要对变频器或者变频器模块进行任何绝缘或者耐压测试。 在不接地的电力系统(高阻抗超过 接地的电力系统)上或者角接 地的电力系统上安装变频器时,断开变频器的内部滤波器(相关指导请 参考第页)。 注意: 即使电机凵停止,电路端子 和 以及 上仍可能带有危险电压。 根据外部接线的不同,变频器的继电器输出的端子上可能会有危险电压( 变频器支持“安全力矩中断”功能。请参见第页。 安全须知 △ 警告忽视下面这些安全须知可能会造成人身伤亡或者设备损坏。 不要试图在现场修复一台故障的变频器;请联系当地的代表处或者授权的 维修中心。 在安装时,必须保证钻孔所产生的导电灰尘没有进入变频器内部。柜体内部的 导电灰尘可能会引起变频器损坏或者故障。 保证变频器充分冷却。 警告印刷电路板上包含对静电放电敏感的元件。在处理电路板时,一定要戴上接 地护腕。避免对电路板的不必要接触。 安会须知 起动和运行 这些警告适用于设计变频器的操作规程、起动或操作交频器的工程技术人员。 △ 警告忽视下面这些安全须知可能会造成人身伤亡或者设备损坏。 在调试使用变频器之前,必须保证电机及其拖动设备在变频器提供的整个速度 范围内都能正常运行。可以对变频器进行调整,以使变频器驱动电机运行在高 丁或者低亍直接将电杋接到电网时能获得的转速。 如果发生了危险情况,不要激活标准应用程序的白动故障复位功能。发生故障 之后激活该功能,变频器将复位并且恢复运行 不要使用交流接触器或断路设备(断路方式)来控制电机。相反,要使用控制 盘或通过变频器板的控制命令或现玚总线适配器对变频器进行控制。直流 电容器的最大允许充电循环数(即通过施加电源来加电起动)为每两分钟 次。 控制永磁电机的变频器:不要超过额定速度来运转电机。电机超速会导致过电 压,从而永久性地损坏变频器。 注意 如果选择了起动命令的外部信号源,并且该信号源处于(起动)状念,那 么除非变频器配置成线(脉冲)宏起动停止,否则在故璋复位之后,变频 器将立即起动。 当控制位置不是设置为本地吋,控制面板上的停止按键将不会使变频器停止。 △数 警告系统在使用时,变频器系统部件(例如使用中的訇动电阻)的表面会产生高 安全须知 目录 安全须知 本章内容 警告和注意的用法 安裝和维扩工作 起动和运行 月录 本章内容 兼容性 面向的读者 根据外形尺寸分类 按照代码分类 日求 安装和调试流程图 术语和缩略语 产品和服务咨询 产品培训 提供变频器手册的反馈意见 运行原理和硬件描述 本章内容 布局图 电源连接和控制接口 主电路及运行原理 型号代码 柜体安装设计 本章内容 柜体结构 设备布置 安装柜体的接地 安装空间要求 冷却和保扩等级 防止热风再循环 柜体外部 柜体内部 柜体加热器 月录 要求 机械安装 包装内容 父付检查和变频器模块识别 安装前的准备工作 装位置要求 连接到(浮地)或角接地电力系统 装步骤 直接壁挂式安装 制动电阻安装 电气安装设计 木章内容 电机选择和兼容性 保护电机绝缘和轴承 永磁同步电机 电源连接 电源断路设备 欢洲 其他地区 热过载和短路保扩 热过载保护 电机电缆短路保扩 电源电缆或变频器中的短路保护 熔断器和断路器的工作时间 断路器 电机热保扩 接地故障保护 紧急停车设备 安全力矩中断 动力电缆选择 般原则 可供选择的动力电缆类型 电机电缆屏蔽 俣护继电器输出触点,抑制感性负载所产生的T扰 搾制电缆选择 继电器电缆 控制盘电缆 电机温度传感器到变频器的连接 电缆布线 控制电缆线槽 电气安装 本章内谷 拆掉盖板 门录 检查绝缘 变频器 动力电缆 电机和电机电缆 制动电阻装置 连接到(不接地)电力系统上 外形尺寸:断开内部滤波(包括选项 外形尺寸:断开内部滤波(包括选项 动力电缆连接 动力电缆连接示意图 接线过程 外形尺寸:螺丝端子安装 外形尺寸:电缆接线片安装(至 至 电缆) 外形尺寸:螺丝端子安装 (至 至 电缆) 在电机端将电机电缆屏蔽层接地 直流母线连接 可选件的安装 枳械安装 电气安装 连接控制电缆 与控制单元的控制连接 跳线 控制单元的外部电源输入 作为热敏电阻输入 变频器对变频器连接 安全力矩中断 控制电缆的接地和走线 安装夹板 布置控制电缆 安装清单 清单 维扩 本章内容 安全 维护周期 散热器 冷却风扇 风扇更换 附加冷却风机的更换(外形尺寸) 电容器 重整 更换 其他维护操作 将存储器单元转移到新的变频器模块 控制单元上的段显示屏 月录 技术数据 本章内容 额定值 电溴 电源 降容 环境温度降容 海拔降容 尺寸重量和噪声 冷却特性 动力电缆熔断器 交流输入(电溟)连接 直流连接 电机连接 控制单元 效率 冷却 防护等级 环境条件 材料 应用标准 标 满足欧洲低压标准 遵循标准 定义 满足标准 满足标准 满足标准 类类类 符合机械规范 标记 标记 检查清单 美国专利保护 尺寸图 本章内容 变频器模块,外形人寸 变频器模块,外形尺寸 电阻制动 本章内容 变频器的制动斩波器和电阻 制动斩波器 制动电阻选择 斩波器数据电阻选型表 电阻安装和连接 变频器的接触器保护 门录

...展开详情
试读 101P ABB ACS850-04变频器硬件手册.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743737 如果觉得有用,不妨留言支持一下
    2019-09-22
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    ABB ACS850-04变频器硬件手册.pdf 50积分/C币 立即下载
    1/101

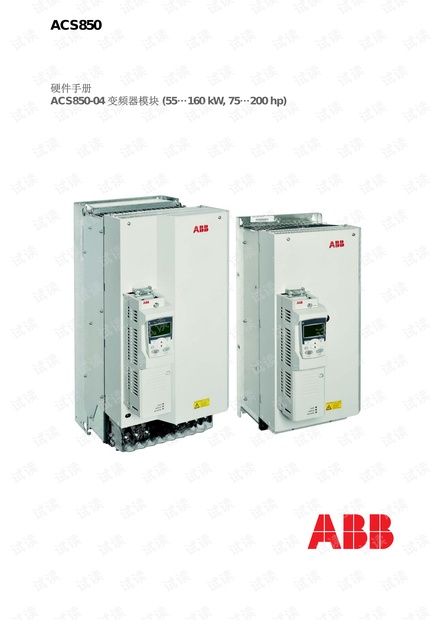

    ABB ACS850-04变频器硬件手册.pdf第1页
