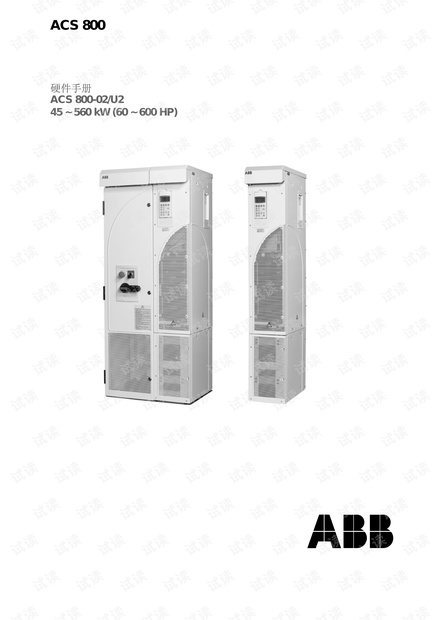

ABB 变频器ACS800-02硬件手册pdf,ABB 变频器ACS800-02硬件手册
传动单元 硬件手册 版本 生效日期: 年月日 北京电气传动系统有限公司版权所有 安全须知 本章内容 木章包括在安装、运行和维修传动单元时必须遵守的安全规范。如果忽视,将造成人 身伤害甚至死宀,或损坏变频器、电机或其它传动设备。在操作传动单元之前,请仔 细阅读木章内容。 本章适用的产品 本章适用 和 警告和注意 本手册包括两类安全须知:警告和注意。警告提醒你可能导致严重伤害或死亡和/或 损坏设备的情况。警告信息还会告诉你如何邂免事故。注意则让你注意一个特殊情况 或事件,或介绍一个主题的相关信息。警告所用的符号如下所示 危险电压警告:警告有高电压存在,会造成人身伤害和/或设备损坏。 △△ 般警告:警告可能造成人身伤害和/或设备损坏的非电气因素。 静电放电警告:警告能引起设备损坏的静电放电现象 安公须知 安装和维护工作 这些警告主要针对些操作变频器、电机电缆或电机的工作人员。忽祧这些规范,将 导致人身伤害或死亡。 只有具备资格的电气工程师才允许安装和维护传动单元 A 禁止带电操作传动单元、电机电缆或电机。在切断输入电源之后,应至少等待 分钟,待中间电路电容放电完毕后再进行操作。在开始操作之前,还应使用万 用表(阻抗至少为兆欧)测量 输入端子 和机壳之间的电压应接近伏。 端子 和 和机壳之间的电压应接近伏。 禁止在传动单元或外部控制电路带电时操作控制电缆。即使 主电源淅 电,其内部仍可能存在由外部控制电路引入的危险电压。 所有的绝缘测试必须在断开电缆连接的情况下进行。 当再次连接电机电缆时,应检查相序是否正确。 注意: 电机电缆端子在输入电源接通时存在危险高电压,不管电杌是否运行。 制动控制端子 和端子带有危险直流高电压超过 继电器输出端子 在接通 或 电压时,带有危险 高电压。 当输入端有电时,不管电机是否运转,底托两側的母排上都会存在 危险的高电压。 警告!卬刷电路板饣的一些电子元件对靜电放电很敏感。在处珅电路板时,佩戴接地 腕带。不要随意接触电路板。 / 安全须知 接地 这些安仝指导针对那些负责 接地的工作人员。不正确的接地可能会导致人 身伤害、死亡或设备故障,并会增加电磁下扰。 将 电机和相连设备接地,以确保在任何情况下人员的安仝,并减少 电磁辐射和干扰。 确信接地导线的横截面足够大,以满足安全规范的要求。 安装多台 时,将每台传动单元单独接至保护接地线 上 在符合欧洲标准和其它一些必须要减少辐射的安装地点, 电缆入口应保持高频接地,以抑勹电磁干扰。此外,电缆屏蔽层必须与保 护接地线相连接,以符合安全规范。 电缆入口不需要保持高频接地。 不要将一个配有型号为 仅用在 上)的 滤波器的传动单元安装在一个浮地电源系统或高阻抗接地(大于欧姆)电 源系统上。 注意 电源电缆屏蔽层只有在尺寸符合安全规范时才可用于设备接地导线 如果 正常泄露电流大于交流 或直流 见 中的声明,则需要一个固定的保护接地连接 光缆 警告在操作光缆时应非常仔细。应拿住光纤连接器进行插拔。不要用于去触碰光纤 头,因为光纤对灰尘极为敏感。它最大允许弯曲半径为 安公须知 机械安装 这些注意事项针对那些负责安装 的工作人员。必须仔细安装传动单元以避 免损坏和受伤。 传动单元很重,不要单人搬运。不能使用前面板放置,只能使用 A 背面放置 传动单元很重,应通过起重挂钩器搬运。不要斜推该 单元,如果倾斜超过度,传动单元会倾倒。 在安装过程中,确保钻孔的碎屑没有进入传动单元。如果传动单元内部存在导 电碎屑,将会损害单元或导致故障发生 确保足够的冷却空间。 不能用铆接或焊接的方式来固定传动单元 操作 这些警告针对那些准备操作或正在操作传动单元的工作人员。忽视这些要求,可能会 导致人员伤亡或损坏设备 调试传动单元并将其投入使用之前,确信电机和所有被驱设备适合在传动单元 提供的速度范围内运行。传动单元允许电动机、传动机械装置和被驱动设备在 超出额定值的一定范围內运行。传动单元经过调整后可以使电机在高于和低于 工频电网时的速度运行 激活,这些功能在故障发牛后会复位传动单元并使传动单元继续远。如果 在可能发生危险的情况下,不要激活标准应用程序的自动故障复位功能 不要使用主电源断路器来控制电机,应使用控制盘键和,或通过传动 单元板来实现。 直流电容器组的最大允许充电次数是分钟内 次(例如直接电网充电)。 注意 如果启动命令来自于一个外部信号源,并且该信号源处于状态 (装有标准应用程序)在故障复位后会立即启动,除非传动单元配置为线 (脉冲)启动/停机方式。 如果控制地没有设置为本地控制在显示器的状态行未显示,则控制盘上的 停止键不能停止传动单元。要想使用控制盘来停止传动单元,应先按 键,然后再按停止键。 安全须知 永磁性电机 这些警告涉及 永磁性电机的使用。 警告!在永磁性电机运行时,不要操作传动单元。当供电电源断电,逆变器停止工 作后,运转的永磁性电机会给 的中间回路供电,并且供电线路会带电。 安装和维护工作 使用保护开关断开电机与传动单元的连接, 如果可能 锁定电杋轴,将电杋连接端子接在一起,并接至保护地线上使它们暂时接地。 操作 不要在高于额定转速的速度下运行电机。电机超速将导致过电压,进而可能引起传动 单元中间凹路的电睿器组被击穿。 安公须知 安全须知
