FTTH(FiberToTheHome),顾名思义就是一根光纤直接到家庭。具体说,FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处,是光
光纤 83 套管填充物 Tube filling compound 6e)松套管 Loose tube 涂塑铝带 缆芯填充物 Cable filling compound 聚乙烯护套 PE sheath 非金属加强芯 FRP strength member 光纤 Fiber 套管填充物 Tube filling compound 松套管 Loose tube 缆芯填充物 Cable filling compound 涂塑铝带 聚乙烯护套 PE sheath 非金属加强芯 FRP strength member 图室外光缆 室外光缆,用于室外的光缆。与之相对的是室内光缆 室外光缆是实现光信号传输的一种通信线路。由一定数量的光纤按照一定方 式组成缆心,外包有护套,有的还包覆外护层 室外光缆主要由光导纤维(细如头发的玻离丝)和塑料保扩套管及塑料外皮 构成,光缆内没有金、银、铜铝等金属,一般无回收价值。 室外光缆的抗拉强度较人,保护层较厚重,并且通常为铠装(即金属皮包裹)。 空外光缆主要适用于建筑物之间、以及远程网络之间的互联。 4、光纤跳线 光纤跳线(又称光纤连接器)用来做从设备到光纤布线链路的跳接线。光纤眺 线有较厚的保护层,一般用在光端机和终端盒之问的连接。常用的光纤跳线包括: SI型、LC型、FC型、SC型。 YX益熙 LC MU FC ST Sc SMA 图各种光纤常用接头 主要分类: 单模光纤跳线( Single- modefiber):一般单模光纤跳线用黄色表示,接头和 保护套为监色;传输距离较长。 多模光纤跳线( Multi- modefiber):一般多模光纤跳线用橙色表示,也有的 用灰色表示,接头和倮护套用米色或者黑色;传输距离较短 光纤跳线接头解释: sc:方形光纤接头,FC:圆形带螺纹,ST:类似BNC,LC:收发分离结构 MT-RJ:方形,一头双纤,收发一体 pc:直接接触,APC:8度倾斜角接触面,UPC:弧形接触面 5、光纤耦合器 光纤耦合器又叫光纤适配器,光纤耦合器( FiberAdapter)用光纤活动连接 器的接续、耦合。根据光纤活动连接器的连接头选择型号。按连接头结构形式可 分为:FC、SC、ST、LC、MIRJ、MPO、ⅦU、SMA、Dl、DN4、D4、E2000各种形 式,利用良好烧结技术确保优异强度、稳定度(200600gf插拔力) 耦合器适用范围: 光纤通信网络·光纤宽带接入网·光纤CATV·光纤仪器仪表·光纤局域 网 耦合器产品图: 图各种光纤耦合器 6、光纤终端盒 光缆终端盒(也称光纤终端盒或光纤盒)是小芯数光缆与终端的连接设备, 主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护 e 图光纤盒 7、光纤熔接机 两根光缆连接,要把光缆里面的光纤对接起来,因为光纤就像玻璃丝一样, 必须把两头重新熔上专用的接头,然后把接头卡在一起,让光信号可以通过。 图光纤熔接机 光在光纤中传输时会产生损耗,这种损耗主要是由光纤自身的传输损耘和光 纤接头处的熔接损耗组成。光缆一经定购,其光纤自身的传输损耗也基本确定, 而光纤接头处的熔接损耗则与光纤的本身及现场施工有关。努力降低光纤接头处 的熔接损耗,则可增大光纤中继放大传输岀离和提高光纤链路的衰减裕量。 8、光纤收发器 光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的 以太网传输媒体转换单元,在很多地方也被称之为光电转换器( Fiber Converter) 图光纤收发器 般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际 网络环境中,且通常定位亍宽带城域网的接入层应用;同吋在帮助把光纤最后 公里线路连接到城域和吏外层的终上也发挥了巨大的作用。下图为光纤收发 器组网方案 光纤收发器组网方案 千宪交换机 裔务应区 光纤 Internet n°, 千宪交测机 游戏 熔中心 hp 大型网吧 9、光端机 光端机是一个延长数据传输的光纤通信设备,它主要是通过信号调制、光电 转化等技术,利用光传输特性来达到远程传输的目的。光端机一般成对使用,分 为光发射机和光接收机,光发射机完成电/光转换,并把光信号发射出去用于光 纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号,完成光/电转 换。光端机作用就是用于远程传输数据。 光端机工作原理图 信号输入 光纤 模数转换 码型变换 电光转换 接收机: 光纤 信号输出 光电转换 码型反变 数模转换 光端机分为很多种类,如电话光端机、网络光端机等,般常用的是视频光 端机(尤其在安防行业应用广泛)。 光端机是光信号传输的终端设备。他的本质是:光电转换传输设备;放在光 缆的两端;一收一发,顾名思义光端机。所以光端机都是成对使用,一般买光端 机都是说要买几对,而不是几个。下图为光端机在整个系统中起到的作用。 发射机T 接收机R 监视器 摄像头 光纤

...展开详情
试读 8P 了解各种光纤光缆及其器件基础知识.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743737 你的留言是对我莫大的支持
    2019-09-05
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    了解各种光纤光缆及其器件基础知识.pdf 5积分/C币 立即下载
    1/8

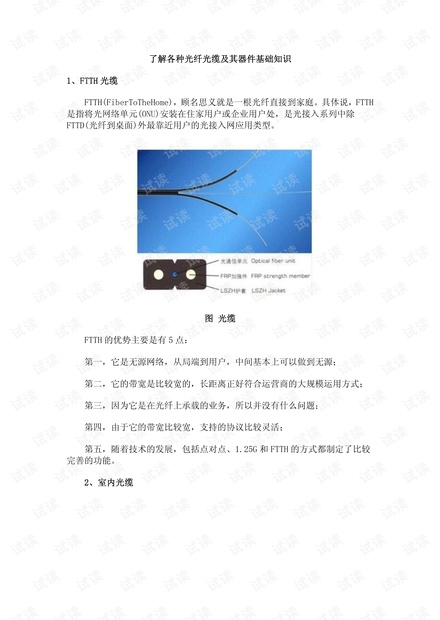

    了解各种光纤光缆及其器件基础知识.pdf第1页
