倍福KL3361示波器模块在制药厂高速压片机中的应用pdf,倍福KL3361示波器模块在制药厂高速压片机中的应用:本文介绍了示波器端子在制药厂高速压片机中的应用。利用 KL3361 的 100K 高速采样性能和其本身强大的数据处理功能,快速测量每个药片冲压的最大压力值。
BECKHOFF 设置触发变量 Trigger logic Trigger values Process data Operating mode General o Pre Trigger 厂 Trigger delay active User offset 0 C Mid Trigger p 「n 5 Post triq ample Rate 200 C Fast Sampling Auto trigger active ample Amount 100 Trigger Frequency 0 Trigger Unit T rigger Unit Threshold 1 1000 Threshold1「1000 Threshold 21000 Threshold 21000 Pulsewidth 100 Pulsewidth valid trigger time 100 valid trigger time 100 厂 Timer window active 厂 Timer window active Operating mode:选择 Fast Sampling(只有在此模式下才能达到100K的采样频率, 并且触发信号只能选择24V触发端) Genera: Sample rate=10us(100kK采样频率 Sample amount=100(每触发‘次采样100个点,即连续采样1ms) 其他参数:采用默认值 Forquestionsorcommentsemailsupportbeckhoff.com.cn BECKHOFF 设置过程数据 Trigger logic T rigger values : Process data! Output image Data word d Data word 1 c Threshold hreshold C threshold 2 C threshold 2 a Pulsewidth a Valid trigger time C valid trigger time C Not indicated C Not indicated nput image Data woid o Current measurement reading Data woid 1 nput image; Data word0-〉 Current measurement reading(当前测量值) Data word1-) Maximum value(记录中的最大值) 其他参数:采用默认值 三、从程序访问过程数据: 在读取压力最大值前,首先要通过控制字与状态宇对模块进行操作,时序如下图所 示。当相应操作完成后读取过程数据里的 Data word1,便可得到采样记录里的最大 值 Forquestionsorcommentsemailsupportbeckhoff.com.cn BECKHOFF 触发使能 B1.0 收至发信号,开始评录 B1, 记录结束 SB1,0 计算最大值 B1.1 已得到最大值 SB1.1 操作完成,此时可以读取最大值 四、总结 KL3361端子可用于类似本例的高速采样应用中,但是需要注意的一个关键问题是 KL3361次釆样最多只能记录4000个数据,而且从记录中得出计算结果的时间比较 长(记录数量影响计算时间,一般>10ms),在处理记录的过程中,不能进行新的采 样。因此,KL3361只适合于周期性快速采集、分析或者在线高速采集,离线数据分析 的应用中 参考信息 参考:KL336 xe . chn Forquestionsorcommentsemailsupportbeckhoff.com.cn

...展开详情
试读 5P 倍福KL3361示波器模块在制药厂高速压片机中的应用.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
倍福KL3361示波器模块在制药厂高速压片机中的应用.pdf 9积分/C币 立即下载
1/5

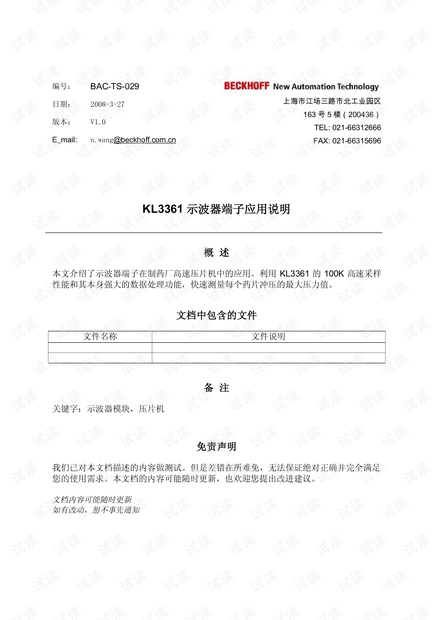

倍福KL3361示波器模块在制药厂高速压片机中的应用.pdf第1页
