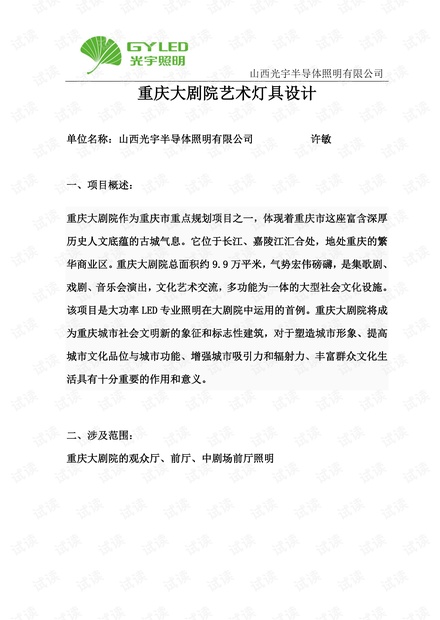

重庆大剧院作为重庆市重点规划项目之一,体现着重庆市这座富含深厚历史人文底蕴的古城气息。对于塑造城市形象、提高城市文化品位
YLED 光宇照明 山西光宇半导体照明有限公司 方形金属杆为壁厚5mm的方管加工而成,表面经热镀锌处理再喷涂 银色亚光聚酯塑粉,二头套不锈钢卷成的装饰端盖,表面喷砂亚光处理。 灯杆上部装有滑轮与顶端牵引装置连接,顶部钢梁装有起重机和二 个挂钩,当钢丝绳将灯具拉到钢梁时,挂钩将灯具挂住,起重机不受力 要维修时,必须到天花顶上操作灯具升降 光源的安装数量:LED光源功率为3W,输入电压11V,输入电流0.3A, 色温3300K。米用了20W的铜支架封装,增大了发光面积和散热面积; 员环1.04米的装64个、1.74M的装104个、2.88M的装192个、3.6M 的装240个、3.65M的装272个,一个灯总共装872个光源。 电源系统:采用8个SE-600W台湾明纬大功率开关电源,输出电压 为直流48V,然后每4个3W的串联配一组直流恒流电源(见下图),共计 216个直流恒流电源。大功率开关电源安排:圆环1.04米的装1个电源、 74M的装1个电源、2.88M的装2个电源、3.6M的装2个电源、3.65M 的装2个电源。大功率电源有短路保护、过热保护、过载保护等多重保 护 YLED 光宇照明 山西光宇半导体照明有限公司 15光和不训光电洲励负我连线线 HIH HHIF-9 据ED正板 汽流激物入 L 坦 掇L负极 Hp CME 聊负我 开关电源盒都安裝在灯具底端的不锈钢园装饰罩内,电淚的上方安 装有一个空气开关。维修时将不锈钢园罩的螺钉松开后往上退,即可看 到屯源。 输出的电缆线采用4m2三芯铜芯电缆。内部连接电缆线采用2.5m 芯锎芯电缆,每个环上有接线端子与内部恒流板连接 灯具的开关在五楼的配电房内,每个灯一个C35开关控制;起重机 的电源是380V的,开关也在五楼同一个电气箱里,平时处于关断状态。 YLED 光宇照明 山西光宇半导体照明有限公司 灯具直径3.65M,最大回转半径6.1米,高10M(见附图),总重量 1250Kg。总耗电4500W。 (2)中剧场前厅筒状灯具 1、分布位置:中剧场二层前厅 2、数量:5盏 b 3、灯具结构描述: 灯具由灯罩和光源支架两部分组成,灯罩顶端为不锈钢圆筒制成 直径500m,高度200mm,表面亚光喷砂处理;中间段由不锈钢焊接成的 YLED 光宇照明 山西光宇半导体照明有限公司 灯罩支架,外覆白色PVC膜和透光布灯罩,直径为1100m,高度为4485m 的圆筒构成;底部短节直径500m,高度40m,整个灯具总高度为 5100m;用钢丝绳连接到天花上的花篮螺丝,调节花篮螺丝可以改变灯 罩的垂直度。 光源安装在一个对边210m长度3935m的八角形支架上,每条铝支 架上安装14个3W照明灯,一共安装112个照明灯和一个40WED泛光灯, 色温为3300K 光源支架顶部与天花上维修起重机连接,维修时,必须到天花层上 去控制升降开关,整个光源支架可以从灯罩中问孔中穿出来。 电源系统配备为1个SE-600W台湾明纬大功率开关电源,输出电压 为48V,每4个3W光源串联配一组直流恒流电源,共计34个直流恒流 电源,单独一个60W的电源配40WLED泛光灯。 5新光和不诲光蕰所负载烂特 VIN +4B7 THIP-4 r片 助D正极 L.Il 宜流电源入 密。卦 挽D负极 连接RD鱼载 电缆线采用1.5m三芯铜芯电缆,顶端装有电缆自动卷线盘,最大 行程18M。 YLED 光宇照明 山西光宇半导体照明有限公司 灯具的开关在中剧场4楼二边的配电房里,左边有2个开关控制2 个灯,右边有3个开关控制3个灯。起重机电源220V,也在同一个配电 房里,平时处在关闭状态。 灯具直径1.1M,高5.1M,灯罩重量57Kg,光源支架重量55Kg。总 耗电640W (3)大剧场伸缩式枝型灯具 1、分布位置:大剧场观众厅 2、数量:97盏 3、灯具结构描述: 观众厅仲缩式枝型灯具由多盏吊灯环状排列,围绕着一个中央元素。 YLED 光宇照明 山西光宇半导体照明有限公司 其组成部分为: 1盏四节中央仲缩吊灯,直径分别是720mm,680mm,640m和600m 员筒,总长度为5400m;最大拉伸行程3400m;最佳拉伸行程2900mm 拉伸速度不大于20mm/秒。灯筒上部安装6个40W的LED灯,总功率240W, 配备1个SE-600W台湾明纬大功率开关电源,输出直流电压48V,灯具 里有60W直流恒流电源给LED光源供电。灯具总重量112Kg。 32盏五节伸缩式吊灯,直径分别是350m,310mm,270mm,230mm, 190mm,总长度为4070mm:;最大拉伸行程2800m;最佳拉伸行程2300mm: 拉伸速度不大于20m/秒。一个灯筒上部安装3个40WLED灯,总共96 个;配备8个SE-600台湾明纬大功率开关电源,12个灯用一个开关电 源,输出直流电压48V,灯具里有60W直流恒流电源给LE光源供电。 灯具重量53Kg 32盏三节伸缩式吊灯,直径分别是350m,310mm,270m圆筒,总 长度为2500m;最大拉伸行程1250mm;最佳拉伸行程950m,拉伸速度 不大于20mm/秒。一个灯筒上安装3个40WED灯,总共96个,配备8 个SE-600W台湾明纬大功率开关电源,12个灯用一个开关电源,输出直 流电压48V,灯具甲有60w直流恒流电源给LED光源供电。灯具重量37Kg。 32盏固定式灯,直径350m,长度1000mm。一个筒上安装3个 40WLED灯,总共96个,配备8个SE-600W台湾明纬大功率开关电源, 12个灯用一个开关电源,输出直流电压48V,灯具里有60W直流恒流电 源给LED光源供电。灯具重量17Kg YLED 光宇照明 山西光宇半导体照明有限公司 吊灯是由不锈钢圆盘和PC灯光板组成的部件,较小的圆筒依次放入 较大的圆筒内,筒与筒有滑槽定位,最下一个筒上部有三角架与顶端拉 曳的卷扬机械的钢丝绳连接。当钢丝绳往上提的时候小筒的边拉动较大 简的边依次上升,拉升高度由卷扬机械控制;当向下移动的时候,筒由 自重落下。 放置在圆筒200m上方的40wLED灯,光度0-100%无级可调。该 灯光调光控制利用计算机对可变电阻的调节,通过485通讯方式实现对 98个LED灯的无级调光控制,所有LED的可调光驱动器为48伏低压供 电,保证了系统的安全特性,且LED均为恒流工作,有效保证了LED的 稳定性 YLED 光宇照明 山西光宇半导体照明有限公司 485通讯及48伏电源总线 调光控制器 第一层转接器 调光 调光 第二层转接器 调 光 光 第 层小灯转接 调 光 光 第三层转接一 调光 调 光 第三层转接器第四层转按器 调光 调 光 调 光 光 下图为电原理图
