JBT 7248-1994 阀门用低温钢铸件技术条件pdf,JBT 7248-1994 阀门用低温钢铸件技术条件
JIBR/T7248-1994 表1 主要化学元素 名称 牌号 Si Mn P N Cu Cr Mo < 碳钢 LCB 0.30) 1.00) 0.502)0.302)0.502)0.202)0.032) 0.45 05%钼钢 LCI 0.65 0.25 0.60 0.50 0.04 2.5%镍钢 0.04520 0.80 3.0 3.00 3.5%镍钢 LC3 0.15 4.00 注:1)在规定的碳含昰最大值内,每降低0.01%,将允许锰含量的最大值增加0.04%直至锰的最大值为1.28% 2)规定的残余元素,这些元素的总含量为10%(最大值 3.1.2铸件的力学性能应符合表2的规定 表2 抗拉强度屈服强度伸长率断面收缩率 夏氏V形缺口冲击试验 钢种牌号 试验温度/三个诚样中 三个试样最小 MPa MPa 试样最小值平均值 ℃C 碳钢 LCB -46 0.5%钼钢LCl 620 240 I8 ≥24 ≥35 2.5%镍钢|LC2 -73 485~655 ≥275 20 3.5%镍钢LC3 101 3.2热处理 3.2.1每一熔炼炉次的铸件应进行热处理。 3.3质量要求 3.3.1铸件应符合批准图样的形状、尺寸及偏差要求,如果图样上未注明尺寸的偏差要求,则应符合 GB6414、GBT11350和GBT1351的规定。 3.3.2铸件表面质量应符合GB12231的规定 3.3.3承压铸件应能承受住壳体试验。 3.3.4铸件不得用锤击、堵塞或浸渍的方法消除渗漏。 3.3.5焊补 3.3.5.1焊补铸件的焊工应按有关部门的规定考核合格。 3.3.5.2焊补后的铸件应符合3.3.1条和3.3,条的规定,并按4.3条的规定进行检查。当订货合同中 要求铸件做磁粉检验,焊补后的铸件应按4.3.4条进行检验。当订货合同中要求铸件做射线照相检验, 按4.3.5条进行检查。对于壳体渗漏的铸件,焊补的凹陷深度超过壁厚20%或25mm(取小值)的铸 件和焊补的缺陷面积大于65cm的铸件,均应按焊补工艺在焊补后进行消除应力处理或热处理。 4试验方法与检验规则 4.1化学分析 JIBR/T7248-1994 4.1.1熔炼炉次分析 铸造厂(车间)每一炉次应进行化学分析,测定规定的元素含量。分析时,应用同炉浇注的试块。 当钻屑取样时,应取自表面下至少6.5mm处。化学成分应符合表1的规定。 4.1.2化学分析取样方法按GB22的规定,化学成分仲裁分析按GB223的规定。 4.2力学性能试验 4.2.1取样方法 4.2.1.制取试样用的试块应采用与铸件同炉次的钢水,并按GiBT11352的规定浇注 4.2.1.2试块应与铸件同炉或按同样的稳定性工艺在生产性炉内进行热处理。 4.2.1.3必要时,按照铸造厂(车间)的意见,可从热处理的铸件上切取试样。 4.2.1.4试样的形状、尺寸按GB6397的规定。 4.2.1.5试样若发现加工或铸造缺陷时,应取备用试样重做试验。 4.2.2拉伸试验 4.2.2.1拉伸试验方法符合GB228的规定。 4.2.2.2铸件用钢的每一熔炼炉均应进行一次拉伸试验,其力学性能应符合表2的规定。若不符合 其铸件及试块可重新热处理,重复试验不得超过三次。 42.3冲击试验 4.2.3.1冲击试验应以三个夏氏ⅴ形缺口冲击试样(10mmx10mm)为一组,按表2规定的温度进 行试验 4.2.3.2三个试样的能量平均值不应小于规定值,只允许有一个值低于规定的最小平均值,但每个值 都不得低于单个试样规定的最小值。 4.2.4壳体试验 4.2.4.1每个受压铸件,按GB丌13927的规定进行壳体试验。 4.2.4.2壳体试验可在铸造厂(车间)交货前或需方机加工后进行,铸造厂(车间)应对壳体试验发 现的质量问题负责。 4.3无损探伤 4.3.1抽样方式 4.3.1.1首次生产的铸件,每五个铸件中(包括小于五个)抽取一个进行无损探伤检验。 4.3.2检验方法 4.3.2.1应进行射线检验、磁粉检验或液体渗透检査,采用的方法可由用户指定 43.3重点检查部位 a.铸造阀体、阀盖的法兰根部及焊接阀座部位; b.硬质合金密封面堆焊部位 c.补焊部位 4.3.4铸件磁粉检验 磁粉检验应符合JBI6439的规定,检验部位的缺陷不低于2级。 4.3.5铸件射线检验 射线探伤检验应符合J丌6440的规定,检验部位的缺陷不低于2级。 4.3.6铸件液体渗透检验 液体渗透探伤检验应符合/T6902的规定,检验部位的缺陷不低于2级 IB/T7248-1994 4.3.7上述检验如不合格,则铸件应全部检验。 4.4需方检验 4.4.1铸造厂(车间〕应向需方提供化学分析和力学性能的试验数据及铸件的合格证。 4.4.2铸造厂(车间)应为需方提供必要的方便,使其确信铸件符合本标准和合同的规定,但需方的 检查不应影响铸造厂(车间)的正常生产。 4.4.3需方验收后,发现铸件存在有害缺陷,认为需要退货时,应在发现缺陷30天内通知铸造厂(车 间),并协商解决。 4.4.4当需方对铸件材质提出异议时,从寄出试验报告之日起,将该产品保存30天,铸造厂(车间) 可在此期间内提出复查要求。 4.4.5当需方根据试验报告作出拒收決定时,应在收到报告30天内通知铸造厂(车间 5标志 受压铸件应铸出铸钢的牌号或炉号标志。对于公称通径小于32mm的受压铸件标注炉号有困难 时,允许打钢印。 附加说明: 本标准由全国阀门标准化技术委员会提出。 本标准由机械工业部合肥通用机械研究所归口。 本标准由机械工业部合肥通用机械研究所负责起草。 本标准主要起草人方本孝、李妍、蒋金芳、蔡惠君。 4 中华人民共和国 机械行业标准 阀门用低温钢铸件技术条件 JBT7248-1994 机械科学研究院出版发行 机械科学研究院印刷 (北京首体南路2号邮编100044) 开本880×12301/16印张1/2字数8,000 1995年2月第一版1995年2月第一次印刷 印数1-500定价3.00元 机械工业标准服务网:htp:/w: JB. accn

...展开详情
试读 6P JBT 7248-1994 阀门用低温钢铸件技术条件.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
JBT 7248-1994 阀门用低温钢铸件技术条件.pdf 9积分/C币 立即下载
1/6

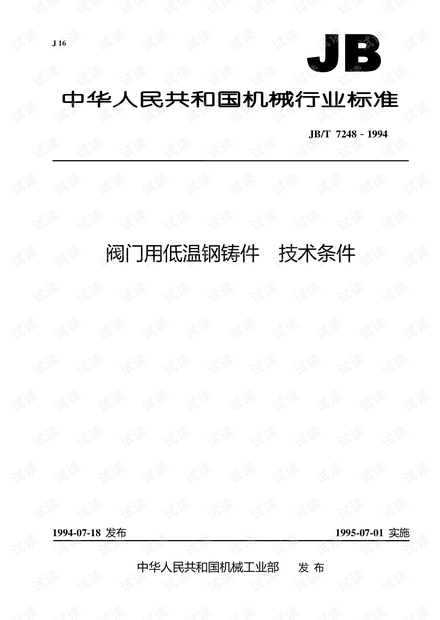

JBT 7248-1994 阀门用低温钢铸件技术条件.pdf第1页
