西门子BW100积分仪PDF,西门子BW100积分仪
目录 零点标定 量程标定 运行模式 重新标准 皮带速度补偿 25 实物测试 重新标定 28 常规零点标定 初始化零点 直接零点 30 常规量程标定 31 初始化量程 32 直接量程 线性化. 34 操作 称重信号 速度信号 操作模式 阻尼. 模拟输出 36 继电器输出 累计 38 自动零点 通讯. 通讯协议 参数描述 2 附件 错误诊断 54 维护 软件升级…. 5 简介 简介 功能简介 BW100是以微处理器为核心而设计的积分仪,可以配合西门子 及同种类型的皮带秤使用。积分仪处理来自皮带秤的速度与重量 信号,经过处理后在LCD上显小,或输出模拟量mA信号、继 电器报警输出及远程累计显示。 BW100可通过BC-或C∨CC与计算机或PLC通讯。通过红外 接口,可使用 Dolphin软件进行显示、编程与软件升级 BW100性能特点 √多行液晶显示 两路远程累计输出 兼容 Dolphin 可编程的继电器报警输出(常开、常闭) 可显示瞬时流量、瞬时重量、皮带速度的模拟输出 线性化调校功能 键盘锁功能 自动零点追踪功能 技术规格 技术规格 电源 标准 100/115/200/230Vac±15%, 50/60Hz,15VA 可选 10-15Vdc,15W 19-30Vcc,15W 应用范围 MS|、MSL、MMW、MC皮带秤 精度 0.10% 分辨率 0.02% 安装环境 安装地点: 户内/户外 海拔: 最大2000 环境温度: 2050℃(-5-122°F) 相对湿度 与户外相同 安装种类 污染指数: 防护 4X/NEMA 4X/IP 65 仝密封结构 集成接线端子 编程 通过局部键盘或 Dolphin Plus接口 技术规格 显示 38x100mm15×4″)多行液晶显示 内存: 程序存储在ROM闪存中可通过 Dolphin接口升级 参数存储在 EEPROM中 输入 传感器 0-45 mv dc 速度传感器: 脉冲:0-5∨低,0-15∨高, 1-2000Hz,或继电器干接点 自动清零: 外部干接点 输出 模拟量: 1个对流量、载荷和速度可进行 编程选择的0/4-20m∧输出 分辨率达到20mA的0.1% 最大750K姆输入负载 称重传感器 10vdc带补偿供电电源,最多2 只传感器。 速度传感器: 12Vdc,最大50mA供电 远程累积1 接点闭合周期32-288ms 集电杨开路开关额定电压30dc 最大100mA 远程素积2: 接点闭合片期32-288ms 集电板廾路廾关额定电压 240Vac/dc,最大100mA 继电器输出: 功能可编选择 额定250V,5A 通讯 通过接口设备BC和CVCC 兼容Do|p 技术规格 电缆 1个传感器 无补偿:4芯屏蔽电缆 20AWG,最长150 带补偿:6芯屏蔽电缆 20AWG,最长300m 214传感器 无补偿:6芯屏蔽电缆 20AWG,最长150m 带补偿:8心屏蔽电缆, 20AWG,最长300m 速度传感器: 3芯屏蔽电缆,18AWG,300m 自动清零: 1对双绞线屏蔽电缆,18AWG, 最长300 远程累积 1对双绞线/屏蔽电缆,18AWG, 最长300m 可选件 速度传感器: MD-36或TASS或其它同等设备 Dolphin plus 基丁 windows界面的接口软件, 红外连接 CVCC 可连接到具有RS232或RS422 接口的设备,被动通讯接口 BIC-: 可连接到具有RS232或RS422 接口的设备,缓冲通讯接口(双 向),每个BC川最多可连接δ个 BW100 安装 安装 外形尺寸 cram N mm 中 2了 密封外壳 内置接线盒 (移开盖子) 带端子排和电压选 择开关 了4mm 21 安装孔 04m14 a Tm 怕2 安装 接线 系统功能图: 称重信号 速度信号 毫安输出 继电器报警 运程累计 端子布置图 A 面LE T 面L := 1 面 舞GGMs A画 △ 全部接线必须符合至少250V绝缘标准 直流电源应由符合|C-1010-1 Annex H标准的SELV 电源提供 安装 单称重传感器接线: 皮带秤 =B国 +顾2 用户接线箱 DIET. 5 land pl a pses的n宇 1日} a1日 Hamra h币糖的山T17 +2 nt jadon box +翻n21 并当BW100与称重传感器之间的距离超过150米时,断开17/18, 19/20。且应该单线将BW100的端子18与传感器的‘EXC’相 接,端子19与传感器的‘+EXC’相接

...展开详情
试读 59P 西门子BW100积分仪.PDF
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743506 如果觉得有用,不妨留言支持一下
    2019-10-15
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    西门子BW100积分仪.PDF 9积分/C币 立即下载
    1/59

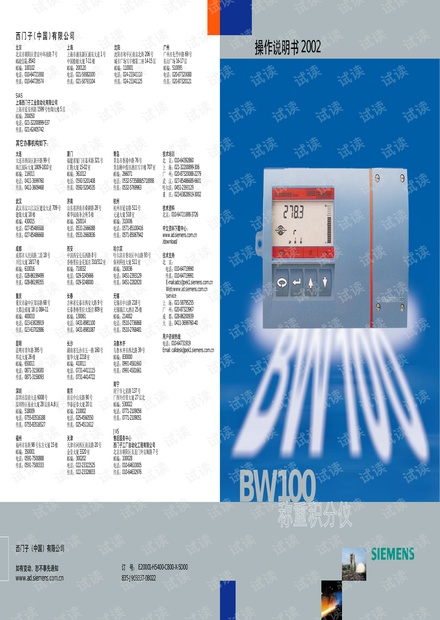

    西门子BW100积分仪.PDF第1页
