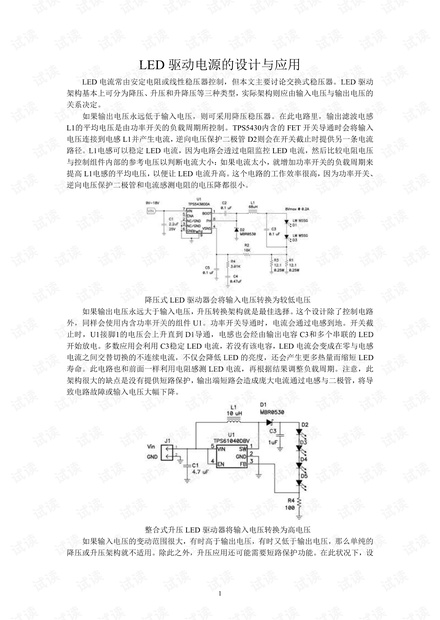

LED驱动电源与控制回路的设计及应用.pdf

所需积分/C币：9 2019-09-13 19:04:50 172KB PDF
4

收藏
举报

LED驱动电源与控制回路的设计及应用pdf,LED电流常由安定电阻或线性稳压器控制，但本文主要讨论交换式稳压器。LED驱动架构基本上可分为降压、升压和升降压等三种类型，实际架构则应由输入电压与输出电压的关系决定。
多出两颗零件和输出电容。电路C则会重新安排输出电容的位置,使电路补偿更容易。IED两端的纹波电压与电路B很类似,只不过电感纹波电流会通过电流感测电阻R105,这在计算功耗时必须考虑。此电路的补偿设计几乎和电路A同样简单,直流增益也与前面两种电路相同。电路共有1个零点和2个极点,零点由电容和LED串联电阻产生。第·个极点由输出电容和电流感测电阻决定,第二个极点由电流感测电阻和输出电感决定。当频率很高时,此电路的响应与电路A 相同。调光许多应用都需要LED调光功能,像是显示器亮度控制和建筑照明调整。LED调光方式有两种,种是减少LED电沇,另种是让LED快速导通和截止。由于输出光强度不全与电流成正比,LED光谱在电流低于额定值时还常会移动,所以减少LED电流不是很有效率的做法。另外,人类的亮度感受还与光强度成指数关系,需大幅改变电流才能达到调光效果, 这对电路设计造成很大影响,例如,电烙容差( circuit tolerance)就能让3%的满负载电流误差在10%负载时增为30%以上。电流波形脉冲宽度调变(PwM〕虽然提供更精确的亮度调整,但响应速度要特别注意, 如照明和显小器应用就必须让PWM速度超过100Hz,否则看起来会有闪烁的感觉。假没 PwM频率为100Hz,那么10%的脉冲宽度就已进入毫秒范围,是故电源供应必须提供10kHz 以上的带宽。包含PWM调光功能的降压转换功率级电路,会不停接通和切断LED与电路的联杋。这种架构让控制回跻永远处于工作状态,故能提供非常快速的瞬时响应 [十 9 利用Q对LED电流进行脉冲宽度调变 Wwww wwww PWM技术提供1μs以内的LED切换速度结语尽管LE应用日益流行,仍有许多电源管理问题需要解决。例如,LE在注重可靠性与安全性的汽车市场的应用虽已大幅成长,但汽车电路系统的电源环境其实相当严苛,所以保护电路设计必须能够承受60V以上的电压突降
