本规范适用于新建、扩建、改建的城市污水处理厂施工质量验收。
sHJs1计 给排水行业 http://www.shui.shejis.com 2厂区原地形地貌的勘察记录; 3施工测量记录与监理复测记录 41.3工程施工测量前应进行图纸会审,并填写记录。 414工程测量检查数量应符合下列规定: 厂区基线及主轴线,应在基线上检查至少三条轴线及其轴线距离 2厂区基线及主轴线角度,测量至少四个测角,其闭合差应达到相关规范要求 3厂区水准高程控制点,应至少观测两组,每组三点的闭合差应达到相关规范要求。 41.5厂区的控制坐标桩、主轴线及方格网控制点、高程控制点应设置拴柱。 4.1.6工程施工测量应实行组内复测制、复核制、监理复测制,并填写记录。 4.17施工单位应根据厂区建筑物、管线、道路、附属工程等绘制控制轴线。坐标控制图及坐标、高 程一览表。 4.2厂区总平面控制 主控项目 421厂区总平面测量的检验项目及检验方法: 1检验项目 1)对设计提供的坐标、基线进行复核; 2)依据设计的坐标、基线,对围墙及相关构筑物进行坐标系统测量; 3)主轴线的测量设置点不少于3个 2检验方法: 1)检查测量记录、监理复测记录 2)实地检查轴线距离及观测角度。 422厂区内各类构筑物及设施应控制坐标、轴线 检验方法:检查施工记录。 42.3总平面的测量控制必须进行测角、量距、平差调整。坐标基线和轴线的丈量回数、测距仪测回 数、方向角观测回数,应符合表423的规定。 表4.2.3丈量、测距、方向角洲回数 等级 丈量回数测距仪测回数方向角观测回数 轴线基线轴线基线J J 4 12 3 12 2 4 检验方法:检查测量记录 424控制轴线可在轴线上加点,形成整体或局部方格网,作为控制网。 检验方法:1检查方格网布设图及复测记录; 2实测个方格网边长及角度闭合。 43单位工程平面控制 主控项目 43.1平面位置及方向桩应对主要的大型建筑物控制的边线上加设直线点,点间距不宜大于10m 检验方法:1检查放线大样图和放线记录; 2用直角坐标法量测距离。 432平面控制中心点交汇误差应不大于±5mm。 检验方法:检查测量放线图及放线复测记录。 433地下各种管线开槽的测设应控制轴线、标高、断面。 检验方法:1检查管线平面关系及断面图; 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 2检查放线施工记录 43.4道路中心桩和边桩的测设应控制线位。 检验方法:1对中心线实测实量; 2检查测量记录。 一般项目 435建筑物定位放线的测设应控制轴线尺寸。 检验方法:量测龙门板、外墙轴线及尺寸。 43.6构筑物定位放线应控制轴线中心点。 检验方法:检查构筑物测量控制图及测量记录 437附属工程项目应定位测量。 检验方法:检查放线图、测量记录 43.8建筑物及构筑物的边长、测量控制及复测控制应符合现行国家标准《工程测量规范》(GB5026) 的规定。 检验方法:检查测量记录 44高程测量控制 主控项目 441设计提供的水准点复测应符合±121)5mm(L-为两点封闭直线,km)的闭合要求,厂内设 置的水准点复测应符合20mm(L—为环线长度,km)的闭合要求 检验方法:检查测量复核记录。 44.2厂区高程控制点的测设,点位间距宜为50~100m。桩应牢固、稳妥,设置在不易被碰撞处, 且标记明显。 检验方法:观察检查,检查高程控制点布设图 44.3高程测量应用四等水准测定,并应符合表44.3的规定。 表4.4.3高程测量等级划分 等水准视测站前后视距离之差视线距地面高度不望远镜放大率不水平管分划值 级线长度不大于(m) 小于(m) 大于(倍) 不大于 Ⅱ50 0.5 40 12"/2mm 65 124 0.3 24~30 15"/2mm Ⅳ80 0.3 20 25"/2mm 检验方法:检查测量记录 444高程控制点应进行三次闭合和平差调整。在施工过程中,每1~2个月或遇特殊原因应复测。 检验方法:1检查高程控制点测设记录; 2实测检查两组,每组三个点的高程闭合。 般项目 44.5单位工程的高程应测量、标记。 检验方法:检查测设记录,实测设定点。 44.6单位工程的高程测设应符合下列规定: 1高程点复测时应选用另一个高程控制点或相邻构筑物的水准点进行复测,其误差应为±5mm; 2设定高程点一般在构筑物的四角。大型构筑物及管道工程的高程设定点间距不得大于10m 检验方法:检查测设记录。 44.7地面以上建筑物和构筑物应根据设计要求设置沉降观测点,自建成起每1~2个月观测一次, 至竣工验收。 检验方法:实地观察,检查一年的观测记录 5地基与基础工程 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 51一般规定 5.1.1本章适用于城市污水处理厂工程的构筑物、建筑物的天然地基、人工地基、桩基、地基与基础 工程等。 512地基与基础工程验收应检查下列文件: 地质水文勘探资料; 2施工图、设计说明及其他设计文件; 3地基与基础施工检验记录与监理检验记录 地基与基础使用各种材料材质检验报告(包括预制构件) 5施工质量技术措施文件等; 6桩基、地基处理检测报告 5.13污水处理厂工程的地基与基础工程质量验收,除应执行本规范外,还应符合现行国家标准《建 筑地基基础工程施工质量验收规范》(GB50202)的规定。 52基坑开挖与回填 主控项目 52.1基坑开挖前应对构筑物、建筑物的轴线、几何尺寸进行测量核实。 检验方法:检查施工记录。 522基坑开挖断面和基底标高应符合设计要来。 检验方法:检查施工记录、监理检验记录。 523复查基底的土质与检验局部处理地段应符合设计要求。 检验方法:观察检查,检查施工记录。 5.2.4基坑开挖的排水和降低地下水应确保基底干槽施工。 检验方法:观察检查 般项目 52.5支护设施应安全可靠 检验方法:对照施工方案现场检查。 52.6基坑回填应满足设计要求或规范规定的密实度要求。 检验方法:检查施工记录 5.3天然地基 主控项目 53.1天然地基(原状土地基、砂石地基、岩石地基),不得超挖和扰动、受水浸泡、冻胀等。 检验方法:检查施工记录,现场观察检查。 5.3.2基底局部不符合设计文件要求时,应按设计要求采取措施处理。 检验方法:检查施工记录,对照设计文件现场观察检查。 533地基承载力应满足设计要求。 检验方法:检查试验检测报告 般项目 534地基与基础结构施工前应复查基坑几何尺寸和基底标高及轴线。 检验方法:检查施工记录。 5.3.5地基开挖时,如遇有地下障碍物,应按设计要求采取措施处理。 检验方法:检查施工记录 54人工地基 主控项目 541地基承载力应满足设计要求 检验方法:检查试验检测报告。 542基底应按设计要求进行密实度试验 检验方法:检查施工记录。 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 543无机结合料稳定土地基和砂石地基应分层碾压密实 检验方法:检查施工记录、监理抽检记录。 般项目 5.4.4重型夯实的地基应降低地下水,处理地下障碍物。 检验方法:检查施工记录。 545地基分层碾压的虚铺厚度应符合相关操作技术规程 检验方法:检查施工记录。 54.6特殊地基加固应符合设计要求。 检验方法:检查试验检测报告,现场观察检查 5.5桩基础 主控项目 5.5.1沉入桩基础的混凝土强度、配筋率、桩长度、桩横截面、桩中心轴线、桩顶平面等应符合没计 文件要求。外加工预制钢筋混凝土桩必须有出厂检验合格证。 检验方法:检查施工记录、出厂合格证。 552沉入桩沉入时,桩身不得有劈裂和断桩现象。柱顶高程和贯入度应符合设计要求,桩尖高程允 许偏差为±100mm 检验方法:检查施工记录,试验检测。 5.5.3灌注桩灌注混凝土时,必须连续浇筑,不得中断。成桩后,应进行桩基质量检测 检验方法:检查施工记录、桩基检测报告。 一般项目 5.54沉入桩接桩的连接应牢固,位置准确。 检验方法;观察检查。 5.5.5灌注桩基础的钻机等设备安装应牢固、稳定、钻杆垂直。成孔后,应对孔深、孔径等项目检测。 孔深、孔径必须符合设计要求,孔深允许偏差为0,+500mm, 检验方法:检查施工记录,尺量检查。 5.5.6灌注桩钢筋笼加工、安装应符合设计要求。 检验方法:检查施工记录。 557桩基应按规定进行承载力检测。 检验方法:检查试验报告、施工记录 6污水处理构筑物 61一般规定 6.1.1本章适用于污水处理系统的沉砂池、初沉淀池、二次沉淀池、曝气池、配水井、调节池、生物 反应池、氧化沟、计量槽、闸井等工程。 612污水处理构筑物工程验收时应检查下列文件; 1施工图、设计说明及其他设计文件 2测量放线资料和沉降观测记录; 3隐蔽工程验收记录; 4施工记录与监理检验记录。 613污水处理构筑物的混凝土,除应具有良好的抗压性能外,还应具有抗渗性能、抗腐蚀性能,寒 冷地区还应考虑抗冻性能。对混凝土的碱活性骨料反应,应加以控制,最大碱含量每立方米混凝土 为3kgc 6.1.4污水处理构筑物的混凝土池壁与底板、壁板间湿接缝以及施工缝等的混凝土应密实、结合牢固 6.1.5污水处理构筑物处于地下水位较高时,施工时应根据当地实际情况采取抗浮措施 6.1.6污水处理构筑物的混凝土质量验收,除应符合本规范规定外,还应符合现行国家《给水排水构 筑物施工及验收规范》(GBJ141)和《混凝土结构工程施工及验收规范》(GB50204)的规定。 6.1.7污水处理构筑物宜采用新型、耐久的“止水带材料,质量验收应满足设计要求。 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 62钢筋混凝土预制拼装水池 主控项目 62.1混凝土抗压强度、抗渗、抗冻性能必须符合设计要求。 检验方法:检查试验检测报告。 622底板高程和坡度应符合设计要求,其高程允许偏差应为±5mm,坡度允许偏差应为±15%,底 板平整度允许偏差应为5mm。 检验方法:仪器检测,尺量检查 623池壁板安装应垂直、稳固,相邻板湿接缝及杯口填充部位混凝土应密实。 检验方法:观察检查。 624预制的池壁板应保证几何尺寸准确。池壁板安装的间隙允许偏差应为±0mm 检验方法:尺量检査,观察检查。 625池壁顶面高程和平整度应满足设备安装及运行的精度要求。 检验方法:仪器检测,尺量检查 般项目 62.6底板混凝土应连续浇筑。 检验方法:检查施工记录、观察检查 62.7钢筋混凝土池底板允许偏差应符合表627的规定。 表6.2.7钢筋混凝土池底板允许偏差和检验方法 项次检验项目 允许偏差(mm)检验方法 圆池半径 ±20 用钢尺量 2底板轴线位移 10 用经纬仪测量1点 3中心支墩与杯口圆周的圆心位移8 用钢尺量 4预埋管、预留孔中心 用钢尺量 中心位置 用钢尺量 5预埋件 顶面高程 用水准仪测量 6.2.8现浇混凝土杯口应与底板混凝土衔接密实,杯口内表面应平整。 检验方法:检査施工记录、观察检查。 6.29现浇混凝土杯口允许偏差应符合表629的规定 表6.2.9现浇混凝土杯国允许偏差和检验方法 项次检验项目允许偏差检验方法 1杯口内高程0,5用水准仪测量 2中心位移 用经纬仪测量 62.10预制壁板和混凝土湿接缝不应有裂缝。 检验方法:观察检查。 6.2.11预制混凝土构件安装位置应准确、牢固、不应出现扭曲、损坏、明显错台等现象。 检验方法:观察检查。 6.2.12壁板安装时,应将杯口内杂物清理干净,做好界面处理。 检验方法:观察检查 6213预制混凝土构件安装允许偏差应符合表6213的规定。 表6.213预制构件安装允许偏差和检验方法 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 项次检验项目 允许偏差(mm)检验方法 1壁板、梁、柱中心轴线 用钢尺量 2璧壁板、柱高程 用水准仪测量 H<5m8 3壁板及柱垂直度 用垂线和尺测量 H>Sm 4挑梁高程 ,0 用水准仪测量 5璧壁板与定位中线半径7 用钢尺量 注:H为壁板及柱的全高 62.14混凝土构件预制,砂、石材料应满足相关规范要求。混凝土的浇筑应振捣密实、养生充分, 不得有蜂窝、麻面及损伤。 检验方法:检查施工记录、观察检查。 6215预制的混凝土构件允许偏差应符合表6215的规定 表6.215预制的混凝土构件允许偏差和检验方法 项次检验项目 允许偏差(mm) 检验方法 平整度 5 用2m直尺量测 长度 0,-8(0,-10) 2断面尺寸壁板(梁、杜段 +4,-2(±5 厚度 4,-2(直顺度:L/750且≯20) 矢高 ±2 用钢尺量测 中 5 3预埋件 螺栓位置2 螺栓外露长度|+10,-5 预留孔中心 10 注:表中L为预制梁、柱的长度:括号内为梁、柱的允许偏差 6216水池的悬臂梁轴线位移应不大于8mm,支承面高程允许偏差应为+2mm,-5mm。 检验方法:检查施工记录,仪器测量 62.17喷涂混凝土的强度和厚度应符合设计要求,不得有砂浆流淌、流坠、空鼓现象。 检验方法:观察检查 6218集水槽安装应与水池同心,允许偏差应为5mm 检验方法:尺量检查 6219堰板加工厚度应均匀一致,锯齿外形尺寸应对称、分布均匀。 检验方法:尺量检查 6220堰板安装应平整、垂直、牢固,安装位置及高程应准确。堰板齿口下底高程应处在同一水平 线上,接缝应严密。保证全周长上的水平度允许偏差应不大于±mm 检验方法:检査施工记录,观察检査,仪器测量 6.3现瓷钢筋混凝土水池 主控项目 63.1浇筑池壁混礙土之前,混凝土施工缝应凿毛,清洗干净。混凝土衔接应密实,不得渗漏。 检验方法:观察检查,检查试验记录。 632钢筋混凝土水池的其他项目质量验收应按本规范6,21、622、62.6条款执行。 6.33混凝土结构部位的变形缝(止水带)应堅直、贯通、密实,三维位置准确,功能有效,不得有 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 渗漏现象。 检验方法:观察检查 一般项目 6.3.4混凝土表面不得出现有害裂缝,蜂窝麻面面积不得超过相关规范规定,且应平整。洁净,边角 整齐。 检验方法:观察检查。 63.5现浇混凝土水池允许偏差应符合表635的规定。 表6.3.5现浇混凝土水池允许偏差和检验方法 项次检验项目 允许偏差检验方法 1轴线位移 池壁、柱、梁 8 用经纬仪测量纵横轴线各计1点 池壁 士10 高程 水准仪测量 柱、梁、顶板 ±10 3平面尺寸(池体的长、宽或直径)边长或直径 ±20 用尺量长宽各计1点 池壁、柱、梁、顶板+10,-5用尺量测 4截面尺寸 孔洞、槽、内净空±10 用尺量测 般平面 8 用2m直尺检查 5表面平整度 轮轨面 5 水准仪测量 I<5m 6墙面垂直度 用垂线检合每侧面 5m<H<20m 15H/1000 预埋件、预埋支管5 尺量测 7中心线位置偏移 预留洞 10 沉砂槽 用经纬仪测量纵横轴线各计I点 坡度 水准仪测量 注:H为池壁全高。 636水池混凝土保护层厚度应符合设计要求,允许偏差应为0,+3mm。 检验方法:检查施工记录 63.7预埋管、件、止水带和填缝板等应安装牢固、位置准确。 检验方法:检查施工记录,尺量检查。 64土建与设备安装连接部位 主控项目 641设备安装的预埋件或预留孔的位置、数量、规格应准确无误,预埋件标高允许偏差应为±3mm, 中心位置允许偏差应不大于5mm 检验方法:检查施工记录 6.42水池顶部平面的混凝土应平整,高程应符合设计要求。 检验方法:观察检查,尺量检查,仪器检测。 64.3安装刮泥机设备的水池底板应平整,高程和坡度应符合设计要求。 检验方法:仪器测量,检查施工记录 644螺旋泵的泵叶与混凝土基槽之间的间隙量必须符合设计要求 检验方法:尺量检查 般项目 645安装刮泥机和螺旋泵的池底板,在水泥砂浆抹面前应凿毛处理、分层抹面。 检验方法:检查施工记录。 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008 sHJs1计 给排水行业 http://www.shui.shejis.com 65水池满水试验 6.5.1每座水池完工后,必须进行满水的渗漏试验。试验应符合现行国家标准《给水排水构筑物施工 及验收规范》(GBJ141)的规定。 检验方法:检查施工记录观察检查 7污泥处理构筑物 7l一般规定 7.11本章适用于污泥处理系统的浓缩池、消化池、贮泥池等构筑物工程。 7.12污泥处理构筑物工程验收时,检査的有关资料应符合本规范第6,1,2规定。 7.13污泥处理构筑物的混凝土质量验收应符合本规范第6章规定。 7.14消化池应具有密封性能和保温性能 715采用无粘结预应力工艺时,质量验收应符合现行国家有关规范要求。 72现浇钢筋混凝土构筑物 主控项目 7.2.1消化池模板施工支架必须满足强度、刚度及稳定性要求。池体混凝土如采用纵、横预应力钢筋 张拉,张拉顺序必须符合设计要求。 检验方法:检査模板计算书、张拉施工记录,观察检査。 7.2.2污泥处理构筑物的穿墙管件处混凝土应密实、不渗漏 检验方法:观察检查。 一般项目 723消化池池壁预应力钢筋张拉应对张拉控制应力和伸长值进行双控。 检验方法:检查施工记录 724消化池池壁预应力钢筋张拉时发生的滑脱、断丝数量不应超过结构同一截面预应力钢筋总量的 1% 检验方法:检查施工记录,观寮检查 72.5预应力钢筋张拉后严禁采用电弧、气焊切断 检验方法:观察检查。 7.2.6现浇混凝土消化池施工允许偏差应符合表72.6的规定。 表7.2.6现浇混凝土消化池允许偏差和检验方法 序号项目 允许偏差(mm)检验方法 垫层、底板、池顶高程士10 水准仪测量 D<20m ±15 2池体直径 激光水平扫描仪、吊垂线和钢尺测量 20m<D<30mD/1000且±30 3同心度 H/1000且≯30同上 4池壁截面尺寸 士5 钢尺测量 5表面平整度 2m直尺或2m弧形样板尺 预埋件(管)5 6中心位置 水准仪测量 预留孔 10 注:1D为池直径,H为池高度 2卵形池表面平整度使用2m弧形样板尺量测 7.2.7钢筋和预应力钢筋的规格、形状、数量、间距、锚固长度、接头设置应符合设计要求。 检验方法:检査施工记录,尺量检查。 7.2.8灌注混凝土应振捣密实,不得留置垂直施工缝,止水带安装应准确牢固 检验方法:检查施工记录,尺量检查。 地址:北京海淀区闵庄路清华科技园玉泉慧谷1栋2层电话:010887469传真:01088574698008

...展开详情
试读 34P GB50334-2002城市污水处理厂工程质量验收规范.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
GB50334-2002城市污水处理厂工程质量验收规范.pdf 24积分/C币 立即下载
1/34

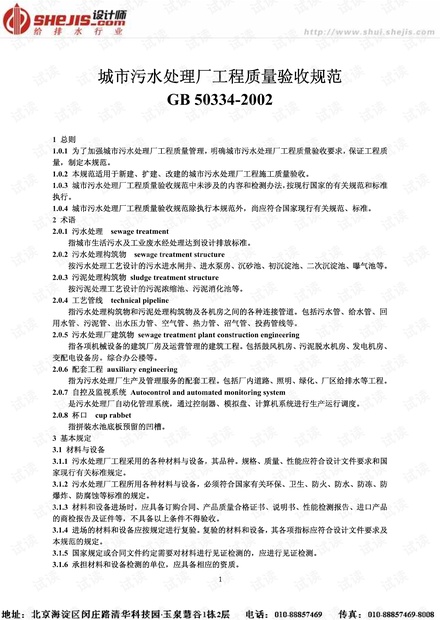

GB50334-2002城市污水处理厂工程质量验收规范.pdf第1页
