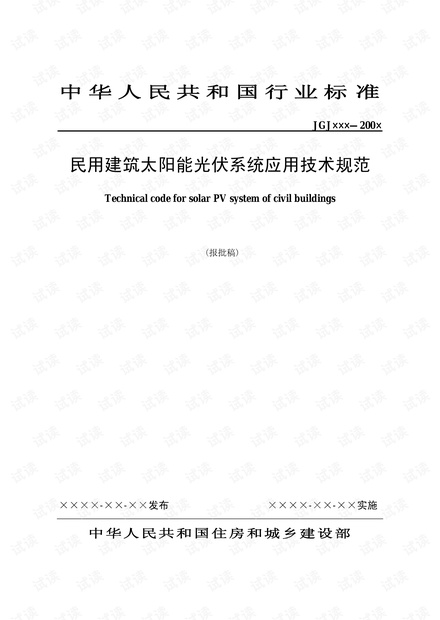

《民用建筑太阳能光伏系统应用技术规范》
目录 总则 术语 太阳能光伏系统改计 般规定 系统选择 系统设计 系统接入 规划和建筑设计 股规定 规划设计 建筑设计 结构设计 光伏系统安装 一般规定 基 支架 光伏组件 电气系统 系统调试和检测 工程验收 般规定 分项工程验收 竣工验收 本规范用词说明 引用标准日录 条文说明 总则 为规范太阳能光伏系统在民用建筑中的推广应用,促进光伏系统与建筑的结合,制定本 规 本规范适用于新建、改建和扩建的民用建筑光伏系统工程,以及在既有民用建筑上安装 或改造已安装的光伏系统工程的设计、安装、验收和运行维扩 新建、改建和扩建的民用建筑光伏系统设计应纳入建筑工程设计,统一规划、同步设计、 同步施工、同步验收,与建筑程同时投入使用。 1.0.4在既有建筑上改造或安裝光伏系统应按照建筑工程审批程序进行专项工程的设计、施 工和验收。 民用建筑光伏系统改计除应符合本规范外,还应符合国家现行有关标准规范的规定 2术语 太阳能光伏系统 利用太阳电池的光伏效应将太阳辐射能直接转换成电能的发电系统。简称光伏系统。 光伏与建筑结合 通过专门设计,与建筑良好结合的光伏系统 光伏构件 具备光伏发电功能的建筑材料或建筑构件 光伏电池 将太阳辐射能直接转换成电能的一和器件。也称太阳电池( 光伏组件 具有封装及内部联结的、能单独提供百流电流输出的,最小不可分割的太阳电池组合装置。 也称太阳电池组件 光伏方阵 由若干个光伏构件、光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构 而构成的直流发电单元。 光伏屯池倾角 光伏电池所在平面与水平面的夹角。 并网光伏系统 与公共电网联接的光伏系统。 独立光伏系统 不与公共电网联接的光伏系统。也称离网光伏系统。 光伏接线箱 保证光伏组件有序连接和汇流功能的接线装置。该装貿能够保障光伏系统在维护、检査时易 于分离电路,当光伏系统发生故障时减小停电的范围。 直流主开关 安装在光伏方阵输出汇总点与后续设备之间的开关,包括隔离电器和短路保护电器。 直流分开关 安装在光伏方阵侧,为维护、检査方阵,或分离异常光伏组件而设置的开关,包括隔离电器 和短路保扩电器。 并网接凵 光伏系统与电网配电系统之间相互联接的公共连结点。 并网逆变器 将来自太阳电池方阵的直流电流变换为符合电网要求的交流电流的装置 孤岛效应 电网失压时,并网光伏系统仍保持对失压电网中的某一部分线路继续供电的状态。 电网保护装置 监测光伏系统并网的运行状态,在技术指标越限情况下将光伏系统与电內安全解列的装置。 应急电源系统 当电网因故停电吋能够为特定负荷继续供电的电源系统。通常由逆变器、保护开关、控制电 路、储能装置(如蓄屯氾)和充咆控制装置等组成,简称应急电源 3光伏系统设计 3.1一般规定 3.1.1民用建筑光伏系统设计应有专项设计或作为建筑电气工程设计的一部分。 光伏组件或方阵的选型和设计应与建筑结合,在综合考虑发电效率、发电量、电气和结 枃安全、适用关观的前提下,优宄选用光伏椈伻,并与建筑模数相协调,满足安装、清洁、维扩 和局部更换的要求 光伏系统输配电和控制用缆线应与其他管线统筹安排,安仝、隐蔽、集中布置,满足安 装维护的要求 光伏组件或方阵连接电缆及其输出总电缆应符合国家现行标准《光伏()组件安全鉴 定第·部分:结构要求》 的相关规定 3.1.5在人员有可能接舳或接近光伏系统的位置,应设置防触电警示标识。* 1.6并网光伏系统应具有相应的并网保护功能,并应安装必要的计量装置。 光伏系统应满足国家关于电压偏差、闪变、频率偏差、相位、谐波、三相平衡度和功率 因数等电能质量指标的要求 3.2系统分类 光伏系统按是否接入公共电网分为下列两种系统: 并网光伏系统; 独立光伏系统。 光伏系统按是否具有储能装置分为下列两种系统: 带有储能装置系统; 不带储能装置系统。 光伏系统按负荷形式分为下列三种系统 直流系统; 交流系统 父直流混合系统 光伏系统按系统装机容量的大小分为卜列三种系统: 小型系统,装机容量≤ 中型系统, 装机容量≤ 大型系统,装机容量 并网光伏系统按是否允许通过上级变压器向主电网馈电分为下列两种系统: 逆流光伏系统; 非逆流光伏系统。 并网光伏系统按其在电网中的并网位置分为下列两种系统: 集中并网系统 分散并网系统 系统设计 应根据建筑物使用功能、电网条件、负荷性质和系统运行方式等因素,确定光伏系统的 类型 光伏系统设计应符合下列要求: 应根据用电要求选择适宜的光伏系统类型及其电压等级和相数(表 表 光伏系统设计选用表 系统类型电流是合 有尤 适用范围 类型逆流储能装置 发电量大于用电量,且当地电力供应不可靠 是 并网光伏交流 发电量人于用电量,且当地电力供应比较可靠 系统 系统 发电量小于用电量,且当地电力供应个可靠 否 有无有无有无 发电量小于用电量,且当地电力供应比较可靠 直流 偏远无电网地区,电力负荷为直流没备,且供电连续性要求较高 独立光伏系统 偏远无电网地区,电力负荷为直流没备,且供电无连续性要求 否 系统交流 偏远无电网圯区,电力负荷为交流没备,且供电连续性要求较高 系统 偏远无电网地区,电力货荷为交流设备,且供电无连续性要求 并网光伏系统应由光伏方阵、光伏接线箱、并內逆变器、蓄电池及其充电控制装萓(限 于带有储能装置系统)、电能表和显示电能相关参数的仪表组成; 并网光伏系统的线路设计一般包括直流线路设计和父流线路设计。 光伏系统的设备性能及正常使用寿命应符合以下要求: 系统中设备及其部件的性能应满足国家或行业标准的相关要求,并应获得相关认证; 系统中设备及其部件的正常使用寿命应满足国家或行业标准的相关要求 光伏方阵的选择应遵循以下原则: 根据建筑设计及其电力负荷确定光伏组件的类型、规格、数量、安装位置、安装方式和 可安装场地面积; 根据光伏组件规格及安装面积确定光伏系统最大装机容量; 根据并网逆变器的额定直流电压、最大功率跟踪控制范围、光伏组件的最大输出工作申 压及其温度系数,确定光伏组件的串联数(称为光伏组件串); 根据总装机容量及光伏组件串的容量确定光伏组件串的并联数 光伏接线箱设置应遵循以下原则: 光伏接线箱内应设置汇流铜母排; 每一个光伏组件串应分别由线缆引全汇流母排,在母排前分别设置直流分开关,并设置 直流主开关; 光伏接线箱内应设置防雷保护装置; 光伏接线箱的设置位置应便于操作和检修,宜选择室内干燥的场所。设置在室外的光伏 接线箱应具有防水防腐措施,其防护等级应为
