通用二极管 Diode 稳压(齐纲)二极管 ZD? Zener diode 发光二极管 LED? Light-Emitting diode 三极管 Q? 常用编号 整流桥 DB? Diode brige MOS管 用U?是为了和Q?区分开 片 常用编号 有源晶振 Oscillator 无源晶振 X External crystal oscillator 保险丝 FusC 开关 Switch 按键 KEY? 通用连接器-排针 通用连接器-非排针CN? Connector 专用连接器 sH: USB?, LPC?, DC?, HDMI?, RJ?, FPC?, DP? 类型缩与AUD10?,SD?等 LED数码管 LEDS? LED Segement 袋电器 RLY? Relay 扬声器 SPK? peaker 蜂吗器 u2Z巳r Motor 麦克风 MIC? Microphone 电池 BAT? Battery 天线 ANT? Antenna 变压 Transformer 测试点 Test point 1.3引脚 1、引脚端点 引脚端点必须在网格格点上。否则当原理图放置在原理图上会导致无法正常连接。 IK ∧ 2、引脚名称 1)引脚名称需要和规格书的一致。如规格书标GND则不要写VSS。 2)引脚名称的斜线分隔需要保留。如GPIO28/ SCIRXDA/SDAA/TZ2#。 3)引脚名称的低电平使用#表示。如CS#,TRST#。立创EDA不支持在文字顶部加 横线表示低电平。如下图,第3脚: IR2104STRPBF VCC VB IN HO SD# vs COM O 4)对于常用器件功能引脚名称必须填写,不能仅以数字代替,否则无法使用。如 USB接∏ VCC D D+ GND USB-B(TH)入 3、引脚编号 1)引脚编号如果规格书没有定义,可以参照立创EA公众号的“电了硬件助手”小 程序甩面的定义。或根据通常的使用丬惯进行定义,或者找工程部确认具体的引脚 定义 口游口 SMD封装尺寸 符号和简写表 国际单位制作词头 INED - AS 计算器 技术资料 引脚定义 2)引郾编号默认以数字方式编号,其他的按照规格书或者通用编号进行编号 4、引脚数 数量大于100的GBA暂时不绘制,将其提交到“不需要绘制”,并做好各注“引 脚大于100,暂不绘制”。 5、隐藏显示 1)引脚名称和编号可以棖据具体情况是否隐藏,如电阻 2)引脚本身不能隐藏 园国 时钟 否 显示引脚 是 电气特性 Undefined 字体 Verdana 6、引脚位置 引脚数量少的元件,引脚顺序位置放置优先与规柊书的封装焊盘编号位置一致 7、定位脚 元件存在金属外壳的定位郾的,需要放置对应引脚与焊盘对应,需要单独的编号, 定位脚编号默认不重复:非金属的定位脚不需要绘制引脚。 1.4样式 1、电阻用欧标样式;电感、电容用美标样式。 美标样式 欧标样式 2、绘制的库(包括向导生成),中心不能有大的空白区域,避免过多占用空间 !1苹//RA子 HA1/1(5P1 Kid 内部无用空间太大 3、手L绘制的图形与线条颜色请参考基础库或者向导生成的图形。 4、特殊功能的符号图形需要参照立创EDA公众号的“电子硬件助于”小程序。如压 敏电阻等 电容标记代码表 的电路原理图符号 sMD封装尺寸 符号和简写表 国际单位制作词头 ASC表 计算器 技术资料 引脚定义 5、形状不需要设置填充颜色 1La矩形 款色 0000 线完 样式 实线 垣充砍色 none 园角半径 高 6、图形样式需要和规格书封装的保持一致。如:继电器。 5孔φ13 7、极性元件,原理图库与封裝方向优先保持一致。如:二极管等 8、如果引胭过多,根据使用习惯依次绘制子库。比如门电路芯片、FPGA等。 1)有了库的元件,父库不需要绘制图形,绘制了也不会被调用! 2)子厍不能出现重复的引脚编号,避兔在原理图里面出现异常(相同引胭编号却链 接不同网络的情况,会导致PCB设计出错!) OUT OUT 9、如无特殊情况,绘制的原理图库图形默认竖直摆放,方便引脚连接。 H 10、有悬浮脚,或无需焊接的引脚,不需绘制,封装也不需要绘对应的焊盘。 如:C256461的封装和原理图库2脚无需绘制,但是需要绘制Ⅷ脚 mb 2{ 3 TO252(DPAK) 11、规格书冇提倛电路范例的,根据范例里面的电路绘制引脚的摆放与符号样式。 8.2.1 3.3-V Output Application C410.1uF OUT=33V.25 A yOU U1 C6C7 B368 47uF 47uF wN=10.8-132V BOOT 22uF22uF112 RT/CLK PWRGD R6 22.2k R2 30.1k01uF)41 A. The estimated printed circuit board area for the components used in this design is 0.55 inch, This area does not include test points or connectors 5封装 检查 每个原理图库必须打开封装管理器检查是存在错误。 元列表 键字 USB-01-49 元伫引 装盘信目 、编号 引脚编号必须和指定的封装焊盘编号一致,不则原理图无法转为PCB 3、指定 系统自动分配给新原理图库生成的封装名称不一定正确,必须根据封装命名规则重 新指定 名称 USB-B-Female-TH Ca 封装 SB-M-49 编号 USB? 供应商 立创商城 供应商编号 C46393 制造商科号 USB-B-Female-90-TH Image 2) /image. leda. cn/szlcs 贡献者 添加新参数 4、库别 指定的封装必须是“立创商城库”或者“官方系统库”团队下的库,不能直接指定 其他库,否则无法提交完成绘制。 气搜索库 搜索引擎 立创EDA立创商城 搜索元件,封 类型 原理園库PC日库原理模块PCB模块 库别 个人库立创商城系统库回队关注 输入关键字过海 标香件名称) OEPWRM-SMD_TPS61089RNR 、极性 具有极性的元件必须指定带极性标识的封装。如:LED,二极管等 6、分类 电阻电容电感等,如果是标准尺寸的需要取带有明显区分开头的封装。命名规则详 见《立创EDA封装库命名规范》。 7、方同 选取的封装需要优先按照规格书0度的封装,如果没有,则另存一个已有封装,修 改0度方向,并重新命名,命名规则详见《立创EDA封装库命名规范》。PCB库0 度绘制详情请查看下文规则。 1.6原点 绘制完成后需要将原点设置在中心最近的格点,利于旋转。可通过:顶部工具栏 放置一设置画布原点-从图形中心格点。 A①·100%2 开始“管脚 P 画布原点 从光标位置 T文本 从输入坐标 Ctrl+ Home 图形中心格点 2.PCB库 2.1属性 1、画布采用默认属性,单位mm 2、自定义属性 1)封装:PCB厍的标题。标题命名参考《立创EDA封装厍命名规范》进行命名 2)编号:默认U?,需要棖据常用编号修改为其他编号,只修改字母。具体参考前文 原理图库编号。 2.2标题 标题命名规则需要参照《立创EDA封装库命名规范》进行命名。 2.3丝印 1、宽度 使用默认宽度。10mil0.254m。其他根据实际情况修改。 2、尺寸 尺寸需要与规格书尺寸一致。用户会根据丝印大小准确摆放封装位置与间隙。避免 导致元件无法焊接和插件。 3、标识 对于会出现方向性混淆的封装,需要添加文本丝卬标识标明首尾焊盘编号,避免复 用时混淆极性。如排针,DSUB接口等。 os°9/○ 4、样式 1)标准的两脚贴片的电阻、电容、电感、保险丝、LD、晶振丝封装印样式要有明 显区分,电阻(直角丝印),电谷(圆角丝印),电感(45度角丝印)等。便于在PCB设 计中区分元件类型。如:R0805,C0603,L1210等。0805等尺寸取英制单位绘制。

...展开详情
试读 19P 立创EDA原理图库与PCB库创建规范.pdf-立创EDA原理图库与PCB库创建规范_2019-08-12.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743506 如果觉得有用,不妨留言支持一下
    2019-09-03
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    立创EDA原理图库与PCB库创建规范.pdf-立创EDA原理图库与PCB库创建规范_2019-08-12.pdf 21积分/C币 立即下载
    1/19

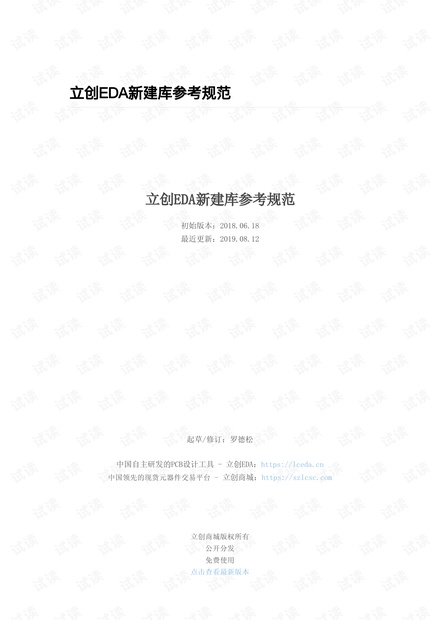

    立创EDA原理图库与PCB库创建规范.pdf-立创EDA原理图库与PCB库创建规范_2019-08-12.pdf第1页
