GB 2900.20-1994 电工术语 高压开关设备pdf,GB 2900.20-1994 电工术语 高压开关设备
GB/T2900.20-94 2.27近区故障 short- line fault(SLF) 发生在离断路器出线端较短距离(通常为零点几至几公里)的架空线上的短路故障。(参照IEC56 的3.101.18) 2.28失步条件out-of- phase conditions 断路器两侧的两个电力系统之间失去或缺乏同步的不正常叫路条件。在该条件下,断路器操作瞬 间,代表两侧电压的向量间的相位差超过了正常值,甚至可能达到180(反相)。(参參照IEC56的 3.101.14) 2.29失步(作为特性参量的前缀)out-of- phase( as prefix to a characteristic quantity) 个限定性术语,表示限定的特性参量适用于断路器在失步条件下的操作。(IEC56的3.101 15) 2.30中性点绝缘系统 isolated neutral system 除了经阻抗极高的测量或保护装置接地之外,中性点不与地连接的系统。(V601-02-24)。 2.31谐振接地系统 resonant earthed system;经消弧线圈接地系统 system earthed through an arc suppression coil 中性点经电抗器接地的系统,该电抗值为,当单相对地故障时通过电抗器的工频感性电流基本 上抵消了接地故障电流的工频容性分量。(参照IEC56的3.101.6) 注:系统谐振接地时,通常将故障处的剩余电流限制到空气中故障电弧能自灭的程度。 2.32中性点接地系统 earthed neutral system 中性点直接接地或者经足够低值的电阻或电抗接地的系统能显著地减少瞬态振荡并改善接地 故障保护的选择性。(IEC56的3.101.7) 233单电容器组 single capacitor bank 组并联的电容器,当其投入时,涌流被电源系统的电感及串联电抗器所限制而不会使直接与 之并联的其它电容器显著增加涌流。(参照IC56的3,101.11) 2.34背对背电容器组back- to back capacitor bank 组并联的电容器或电容器组合,当它的各个电容器单元独立地投入电源系统时,已经接入电源 的电容器会显著地增加将要投入的电容器单元的涌流和电动力。(参照IEC56的3.101.12) 2.35电气间隙 clearance 导电部件间的最短空间距离。(参照IEV441-17-31) 236极间电气间隙 clearance between poles 相邻两极的导电部件间的电气间隙。(IV44-17-32) 2.37对地间隙 clearance to earth 任何导电部件与任何接地的或可能要接地的静止和运动中的部件间的电气间隙。(IV441-17 33) 2.38隔离距离(开关装置一极的) isolating distance( of a pole of a switching device) 符合对隔离开关所规定的安全要求的断口两侧的电气间隙。(IEV441-1735) 239周围空气温度 ambient air temperature 按规定条件测定的围绕整个开关设备的周围空气(对封闭的开关设备是其壳外空气)的平均温 度。(參照IV44-11-13) 3高压开关设备术语 3.1高压开关high- voltage switching device 额定电压1kV及以上主要用于开断和关合导电叫路的电器。(参照IV441-14-01) 32高压开关设备high- voltage switchgear G/T2900.20-94 高压开关与控制测量保护调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组 成的总称。(参照IEV441-11-02) 3.3户内高压开关设备 indoor high- oltage switchgear 不具有防风、雨、雪冰和浓霜等性能,适于安装在建筑物内使用的高压开关设备。(参照IEV441 11-04) 3.4户外高压开关设备 outdoor high voltage switchgear 能承受风雨雪污秽凝露、冰及浓霜等作用适于安装在露天使用的高压开关设备。(参照 IEV441-11-05) 3.5金属封闭开关设备;开关柜 metal- enclosed switchgear 除进出线外,其余完全被接地金属外壳封闭的开关设备。(参照IFV44-12-04) 3.6铠装式金属封闭开关设备 metalclad switchgear 主要组成部件〔例如每一台断路器、互感器、母线等分别装在接地的用金属隔板隔开的隔空中的 金属封闭开关设备。(参照IEC298的3.102.1) 3.7间隔式金属封闭开关设备 compartmented switchgear 与铠装式金属封闭开关设备一样,其某些元件也分装于单测的隔室内,但具有一个或多个符合一 定防护等级的非金属隔板。(参照IEC298的3.102.2) 38箱式金属封闭开关设备 cubicle switchgear 除铠装式、间隔式金属封闭开关设备以外的金属封闭开关设备。(参照IEC298的3.102.3) 注;该设备适用于具有金属外壳和下列情况的封闭开关设备 a间隔的数目少于铠装式和间隔式金属封闭开关设备 b隔板的防护等级低于GB11022表6的规定; c,无隔板 3.9充气式金属封闭开关设备gas- filled switchgear 金属封闭开关设备的隔室具有下列的一种系统来保持气体压力: 可控压力系统; b.封闭压力系统; C.密封压力系统。(參照IC298的3.107) 注:几个充气隔室,可以互相连接到一个公共的气密性装置 3.10绝缘封闭开关设备 insulation- enclosed switchgear 除进出线外,其余完全被绝缘外壳封闭的开关设备。(参照IEV441-12-06) 注:此绝缘外壳应能防止内部带电体或运动部份对触及设备的人员造成伤害,还能使内部设各免受外部影响。 3.11组合电器 composite apparatus 将两种或两种以上的高压电器,按电力系统主接线要求组成一个有机的整体而各电器仍保持原 规定功能的装置 3.12气体绝缘金属封闭开关设备;封闭式组合电器 gas insulated metal-enclosed switchgear(Gs 至少有一部分地采用高于大气压的气体作为绝绿介质的金属封闭开关设备。(IEC44-12-05) 注:这名词通常适用于高压开关设备 3.13断路器 circuit- breaker 能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定的过载电流(包 括短路电流)的开关设备。(参照IEV441-14-20) 3.14落地罐式断路器 dead tank circuit- breaker 灭弧室处在一个接地金属箱中的断路器。(IⅤ441-14-25) 315瓷柱式断路器 live tank circuit-breaker G/T2900.20-94 除灭弧室带电之外,其余箱壳不带电的断路器。(参照IV441-14-26) 3.16压缩空气断路器air- blast circuit-breaker 触头在压缩空气中关合、开断的断路器。(参照IV441-14-32) 3.17油断路器 oil circuit-breaker 触头在油中关合、开断的断路器。(参照IEV441-1428) 注:油断路器的典型例子为灭弧室带电的箱壳少油断路器( live tank minimum oil circuit-breaker)和落地罐式多 油断路器( dead tank bulk oil circuit- breaker)。 3.18产气断路器 gas evolving circuit-breaker 在屯弧作用下,由固体产气材料产生的气体作为灭弧介质的断路器。(参照IV4414-13) 3.19磁吹断路器 magnetic blow- out circuit- breaker 在空气中主要山磁场使电弧运动而促使灭弧的断路器。 3.20六氟化硫断路器SF6 circuit- breaker 触头在六氟化硫气体中关合、开断的断路器。(参照IV441-14-31) 3.21真空断路器 vacuum circuit-breaker 触头在真空中关合、开断的断路器。(参照IEV441-14-29) 3.22重合器 automatic circuit recloser 能够按照预定的顺序,在导电回路中进行开断和重合操作,并在其后自动复位、分闸闭锁或合闸 闭锁的自具(不需外加能源)控制保护功能的开关设备。(参照ANSI/EEEC3760) 3.23分段器 sectionalizer 种能够自动判断线路故障和记忆线路故障电流开断的次数,并在达到整定的次数后在无电压 或无电流下自动分闸的开关设备 某些分段器可具有关合短路电流(自动重关合功能及开断、关合负荷电流的能力,但无开断短路 电流的能力。(参照ANsI/EEEC37.63) 3.24隔离开关 disconnector 在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回 路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。(IEV441-14-05) 注:当回路电流“很小”时,或者当隔离开关每极的两接线端间的电压在关合和开断前后无显著变化时,隔离开 关具有关合和开断回路的能力 325单柱式隔离开关 single- column disconnector 每极的静触头悬挂于母线或独立的支座上,其动触头都用单独的底座或框架支撑,其断口方向与 底座平面垂直的隔离开关。(参照IFV441-14-06) 注:典型例子是折架式隔离开关( pantograph disconnector)和折臂式隔离J关( semipantograph disconnector)。 3.26双柱式隔离开关 double-column disconnector 每极有两个可转动的触头,分别安装在单独的瓷柱上,且在两支柱之间接触,其断口方向与底座 平面平行的隔离开关。(参照IV441-14-08) 注:本术语只适用高压隔离开关 3.27三柱式隔离开关 three-column disconnector 有两个相互串联的断口,其断口方向与底座平面平行,使叫路在两处断开的隔离开关。(参照 IEV441-1409) 3.28接地开关 earthing switch 用于将回路接地的一种机械式开关装置在异常条件(如短路)下,可在规定时间内承载规定的异 常电流;但在正营回路条件下,不要求承载电流。(IEV441-14-11) 注:①接地开关可有关合短路电流的能力。 ②接地开关可亏隔离开关组装在一起。 GB/T2900.20-94 3.29负荷开关 switch load- breaking switch 能在正常的导电回路条件或规定的过载条件下关合承载和开断电流,也能在异常的导电叫路条 件(例如短路)下按规定的时间承载电流的开关设备。按照需要,也可具有关合短路电流的能力。 (参照IC265-1的3.101 3.30通用负荷开关 general purpose switch 能够进行配电系统中发生的包括不大于额定开断电流的所有关合承载和开断操作的负荷开关。 IEC265-1的3.103) 3.31专用负荷开关 limited purpose switch 只有通用负荷开关的一种或几种,而非全部功能的负荷开关。(IEC265-1的3.105) 332接触器 contactor 手动操作除外,只有一个休止位置,能关合、承载及开断正常电流及规定的过载电流的开断和关 合装置。(FV441-14-33) 注:休止位置指接触器的电磁铁或压缩空气装置处于释放状态时,接触器可动部件所处的位置 3.33瞬时接触器 instantaneous relay contactor 无任何有意延时动作的继电式接触器。(IV441-1436) 注:除非另有规定,继电式接触器就是瞬时继电式接触器。 3.34延时接触器 time-delay relay contactor 具有规定延时特性的继电式接触器。(Iv44-14-37) 注:延时可与通电(“”延时)或与断电(“d”延时)或者两者都有关。 3.35起动器 starter 起动和停止电动机并同适当过载保护元件组合在一起的所需的所有开合方式的组合体。(V 441-14-38) 注:起动器可按提供合闸主触头所需力的方法来分类。 3.36直接起动器 direct-no- line starter 将线路电压直接接到电动机接线端子上的起动器。(Ev44-14-40) 3.37操动机构 operating device 操作开关设备使之合、分的装置。 3.38人[手]力操动机构 dependent manual operating device 仅用人[手]力就可直接使开关分、合的操动机构,开关的运动速度取决于操作者的动作 3.39动力操动机构 dependent power operating device 需用人[手]力以外的其他能源(如电磁电动机、弹簧、气压液压等)使开关分、合的操动机构,其 操作速度和力取决于动力源的特性及其供应的连续性。 3.40贮能操动机构 stored energy operating device 用操作前贮存于机构内的能量使开关分、合的操动机构。 注:这种操动机构可按贮能方式分为弹簧式、重锤式液压式气压式等。 3.41人[手]力贮能操动机构 independent- manual operating device 能源来自人[手]力,能量在一次连续操作中贮存和快速释放操作速度和力不取决于操作者的贮 能操动机构 4开关部件术语 4.1触头(开关的) contact( of a switching device 两个或两个以上导体,以其接触使导电回路连续,其相对运动可分、合导电回路而在铰链或滑动 接触情况下还能维持导电回路的连续性。(IEⅤ44-1505) GB/T2900.20—94 4.2动触头 moving-contact 操作中作运动的触头。 4.3静触头 fixed contact 操作中位置基本不变的触头 4.4主触头 main contact 开关主回路中的触头,在合闸位置时承载主回路的电流。(IEV441-15-07) 4.5弧触头 arcing contact 旨在其上形成电弧的触头。它应与主触头配合动作,使其先关合和后开断,以保护主触头免受电弧 的伤害。(参照IV441-15-08) 4.6控制触头 control contact 接在开关的控制回路中并由该开关用机减方式操作的触头。(EV441-15-09) 4.7辅助触头 auxiliary contact 接在开关的辅助回路中并由该开关用机减方式操作的触头。(IEV441-15-10) 4.8动合触头[常开触头] make contact;a触头 a-contact 当开关的主触头合时闭合而主触头分时断开的控制触头或辅助触头。(IEⅴ441-15-12) 4.9动断触头[常闭触头] break contact;b触头 t-contact 当开关的主触头合时断开而主触头分时闭合的控制触头或辅助触头。(EV4415-13 4.10对接触头 butt contact 动静触头的相对运动方向基本上与接触表面垂直的一种触头。(参照IEV441-15-14) 4.11滑动触头 sliding contact 动静触头的相对运动方向基本上与接触表面平行的一种触头。(参照IEV441-15-15) 4.12滚动触头 rolling contact 触头在另一触头上滚动的一种触头。(IEV441-15-16) 4.13接触区(对单柱式隔离开关) contact zone( for single-column disconnectors) 为使动触头与静触头正常接触而限定静触头同位置的空间区域。(GB⊥985-89的3.1条〕 4.14(断路器的)单元unit( of a cireuit- breaker) 断路器的一种部件,它本身的作用就象断路器,它和一个或多个相同的并同时操作的关合和开断 单元串联构成完整的断路器。(参照IEC56的3103.21) 注:①关合单元和开断单元可以是分开的或组合的,每一单元可以有几个触头。 ②控制各单元间电压分布的方法可以各不相同 4.15灭弧室arc- extinguishing chamber;灭弧装置 arc-extinguishing device 围绕开关的触头,用以限制电弧空间位置并加速电弧熄灭的裝置。(参照IEV441-15-18) 4.16自能灭弧室 self-energy arc- extinguishing chamber 主要利用电弧本身能量灭弧的灭弧室。 4.17外能灭弧室 external- energy arc- extinguishing chamber 主要利用外加能量灭弧的灭弧室 4.18横吹灭弧室 cross-blast arc-extinguishing chamber 灭弧介质的吹弧方向基本与电弧轴向垂直的灭孤室 4.19纵吹灭弧室axia- blast arc- extinguishing chamber 灭弧介质的吹弧方向基本与电弧轴向平行的灭弧室 420纵横吹灭弧室 mixed- blast arc-extinguishing chamber 灭弧介质的吹弧方向兼有纵吹与横吹的灭弧室。 4.21灭弧管are- extinguishing tube CB/T2900.20—94 由产气材料制成主要用于灭弧的管形零件。 4.22空气垫(油断路器灭弧室的) air cushion( of arc- extinguishing chanber for oil circuit- breaker) 油断路器灭弧室中油面下储存空气的小室,用以改善灭弧性能 4.23空气室(油断路器的) air chamber(of oil circuit-breaker) 油断路器内油面以上的空间。 4.24防跳装置anti- pumping device 在合闸操作中,只要引起合闸的操动机构仍保持在闭合的位置,如果由于某种原因使开关分闸, 也不能再合的保护装置。(参照IV441-16-48) 4.25联锁装置 interlocking device 使开关的操作取决于设备的一个或几个另外的部件的位置或操作的装置。(IEV41649) 4.26(绝缘)套管( insulating) bushing 套在高压导体外面,使之穿过隔层的绝缘构件。 4.27控制开关 control switch 用于控制开关设备并控制设备操作(包括信号、电气联锁等)目的的开关。(IEV441-14-16) 注:控制开关包括公用执行系统的一个或几个触头元件。 4.28辅助开关(开关装置的) auxiliary switch( of a switching device) 包含由开关装置进行机械操作的一个或几个控制和(或)辅助触头的开关。(IEV4415-11) 4.29脱扣器 release 与开关机械连接的一种装置,用它来释放保持装置以使开关分或合。(EV441-15-17) 4.30过流脱扣器 overcurrent release 当脱扣器电流超过某一预定值时,使开关分阐的一种脱扣器。(IEV441-16-33) 注:在某种情况下,这个值可以取决于电流上升率。 4.31瞬时脱扣器 instantaneous release 没有任何故意的延时而动作的脱扣器。(IV441-16-32) 4.32定时延过流脱扣器 definite time- delay overcurrent rclcasc 有定时延动作的过流脱扣器时延值可以调节,但与过流值无关。(IEV441-1634) 4.33反时延时流脱扣器 inverse time- delay overcurrent release 在与过电流值成反比的时延后动作的过流脱扣器。(V441-16-35) 注:这种脱扣器可以设计成在过电流很大时,时延接近于限定的最小值 4.34直接过流脱扣器 direct overcurrent release 直接利用机械开关装置主回路电流激励的过流脱扣器。(IEV441-16-36) 4.35间接过流脱扣器 indirect overcurrent release 利用电流互感器二次回路供电的电流继电器或分流器激励的过流脱扣器。(IEV4416-37) 4.36过毂脱扣器 overload release 用作过载保护的一种过流脱扣器。(IEV41-16-38) 4.37热过载脱扣器 thermal over load felease 其操作和时延按照流经脱扣器电流的热效应而动作的一种反时延过载脱扣器。(IEV441-16-39) 4.38并联脱扣器;分励脱扣器 shunt release 由电压源激励的脱扣器。(IEV441-16-41) 注:该电压源可与主同路电压无关。 4.39欠电压脱扣器 under-voltage release 当脱扣器端电压降到低于某一预定值时,使开关分或合的一种分励脱扣器。(IEV441-16-42) 4.40位置指示器 position indicating devicc GB/T2900.20-94 指示开关处于分闸、合闸或者接地位置并安装于明显部位的一种部件。(IEV44.15-25) 4.41功能单元(总装的) functional unit( of an assembly 开关设备和控制设备的包装的一部件,包括为满足单独功能的主回路和辅助冋路的所有组件 (IEV44-13-04) 注:功能单元可按其功能作出区别,如拟作为输入单元,通过它将电能正常地馈到总装中去;作为输出单元,通 过它将电能供给一个或几个外部回路。 4.42隔室(总装的) compartment( of an assembly) 总装的一部件,除了内部联接控制或通风所必须的开口外,它把内部组件封闭起来。(IEV441 13-05) 443隔板(总装的) partition (of an assembly) 把一个隔室同相邻隔室分开的总装的一部件。(IE44-13-06) 444活门(总装的) shutter( of an assembly) 总装的一部件。当叮移件的触头同固定触头接触时,它可打开;而当可移件脱离接触时,它则成为 屏蔽固定触头的罩壳或隔板。(IEv441-13-07) 445可移件(总装的) removable part( of an assembly) 即使主回路带电,也可完全从总装移出和替换的一部件。(IEV441-13-08) 4.46可抽件(总装的) withdrawable part( of an assembly) 也是一可移件。当可移件与总装保持机械接触时,它可移到使打开触头间形成一隔离断囗或一间 隙。(IEV441-13-09) 注:隔离断口或间隙常与主回路有关,不一定与辅助回路或控制回路有关 4.47固定脱扣开关装置 fixed trip switching device 不处于合闸位置时,不能脱扣的开关装置。(Ev441-16-30) 4.48自由脱扣开关装置 trip-free switching devi 当合闸操作起始后需要立即转为分闸操作时,即使合阐指令继续保持着,其动触头也能返回且保 持在分闸位置的开关装置。(IEV441-16-31) 4.49端子 terminal 用来连接开关设备与外部导体的一种组件。(参照IEC56的3.103.20) 5操作术语 5.1操作 operation 动触头从一个位置转换至另一个位置的动作过程。(IEV441-16-01 注:如果有必要区别则操作的含意从电气意义上说,是关合或开断回路;而从机被意义上说是合或分。 5.2分(闸〕操作 opening operation 开关从合位置转换到分位置的操作。(IEV441-16-09) 5.3合(闸)操作 closing operation 开关从分位置转换到合位置的操作。(IEV4411608) 5.4“合分”操作“CO” operation 开关合后,无任何有意延时就立即进行分的操作 5.5操作循环 operating cycle 从一个位置转换到另一个位置再返回到初始位置的连续操作如有多位置,则需通过所有的其他 位置。(IEV441-16-02) 注:不构成操作循环的连续操作称为操作系列。 5.6操作顺序 operating sequence GB/T2900.20—94 具有规定时间间隔和顺序的一连串操作。(IEV441-1603) 5.7自动重合(闸)操作auto- reclosing operation 开关分后经预定时间自动冉次合的操作顺序。(IEV441-16-10) 5.8不成功自动重合(闸)操作 unsuccessful auto- reclosing operation 开关自动重合后,由于外界的原因,无任何有意延时就立即自动分的操作顺序。 5.9人[手]力操作(开关装置的) dependent manual operation( of a switching device 仅用人[手]力直接使开关操作,操作速度和力取决于操作者的动作过程。(IEV441-16-13) 5.10动力操作(开关装置的) dependent power operation( of a switching device 利用人[手]力以外的其它能源的一种操作,操作的完成取决于动力源(如电磁铁、电动机或气动 机构等等)的特性及其供应的连续性。(IEV441-16-14) 5.11贮能操作(开关装置的) stored energy operation( of a switching device) 利用贮存在操动机构本身的能量的一种操作,这些能量应在操作前贮存并完成预定条件下的操 作。(参照IEV441-16-15) 注:操作类别可按贮能方式划分为弹簧式、重锤式液压式、气压式等 5.12人[手]力贮能操作(开关装置的) independent-manual operation( of a switching dev ˉ种贮能操作,能量来白人[手]力,在一次持续操作中贮存和快速释放,操作的速度和力同操作 者的动作无关。(IEV441-1616) 5.13关合;接通 making 用于建立回路通电状态的合操作。 5.14开断;分断 breaking 在通电状态下,用于回路的分操作 5.15自动重关合 auto-remaking 在带电状态下的自动重合操作。 5.16开合 switching 开断和关合的通称。 5.17短路开断 short- circuit breaking 对短路故障电流的开断 5.18短路关合 short- circuit making 对短路故障电流的关合。 5.19对称开断 symmetrical breaking 对不含直流分量或直流分量的影响可以忽略的短路故障电流的开断。 5.20非对称开断 asymmetrical breaking 对直流分量的影响不可忽略的短路故障电流的开断。 5.21近区故障开断 short- line fault breaking 对近区故障短路电流的开断。 5.22触头开距 clearance bet ween open contacts(gap) 分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙 5.23行程(触头的) travel( of contacts) 分、合操作中,开关动触头起始位置到任一位置的距离。 5.24超行程 overtravel 合闸操作中,开关触头接触后动触头继续运动的距离。 注:对某些结构如对接式触头,为触头接触后产生闭合力的动触头部件继续运动的距离 5.25时间行程特性 time-travel diagram

...展开详情
试读 32P GB 2900.20-1994 电工术语 高压开关设备.pdf
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
GB 2900.20-1994 电工术语 高压开关设备.pdf 9积分/C币 立即下载
1/32

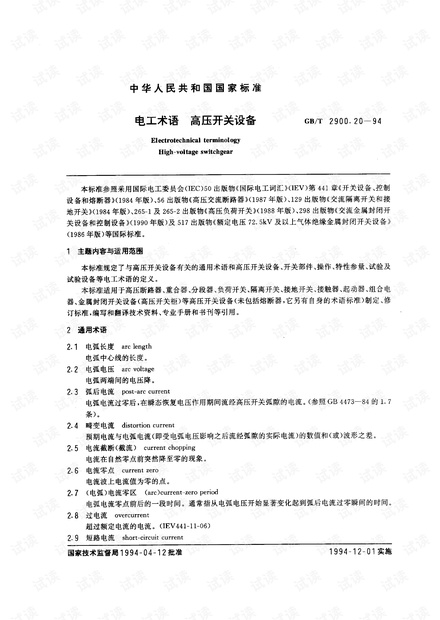

GB 2900.20-1994 电工术语 高压开关设备.pdf第1页
