西门子-罗杰康交换机ROS系统MSTP配置指南pdf,西门子-罗杰康交换机ROS系统MSTP配置指南 SW1 和SW2 配置过程如下: 1).在SW1 和SW2 中设置版本支持为MSTP 2).在SW1 和SW2 中,进入“Spanning Tree—Configure MST Region Identifier”进行如下配置: Name=MSTPRegion1 Revision Level=1 1).在SW1 中“Configure Bridge RSTP Parameters”设置RSTP 桥优先级为“0”。这样可以设置CIST 的根桥为SW1。 2).在SW1 和SW2 中,进入“Virtual LANs—Configure Static VLANs”将vlan 映射到MSTI:       VID=1,MSTI=0       VID=2,MSTI=1       VID=3,MSTI=2 3).在“Configure Port MSTI Parameters”中设置MSTI 的端口优先级,设置SW1 端口1 在Instance 1 的优先级为“0”,设置SW2 端口2 在Instance 2的优先级为“0”。 4).在“Configure Bridge MSTI Parameters”中设置SW1 在Instance 1 的优先级为0,设置SW2 在Instance 2 的优先级为0。 配置完成后,Region1 中会有MSTI1 和MSTI2,如图2-2 和图2-3 所示。SW1 是MSTI1 的根桥,SW2 是MSTI2 的根桥。 上图是Region 1 中MSTI 1 的拓扑结构,SW1 是根桥,SW1 端口2 到SW2 端 口2 的连线被阻断。 上图是Region 1 中MSTI2 的拓扑结构,SW2 是根桥,SW1 端口1 到SW2 端 口1 的连线被阻断。 SW3 和SW4 配置过程如下: 1).设置SW3 和SW4 支持的版本为MSTP 2).在SW3 和SW4 中,进入“Spanning Tree—Configure MST Region Identifier”进行如下设置: Name = MSTPRegion2 Revision Level = 2 3).在SW3 和SW4 中进入“Virtual LANs—Configure Static VLANs”将vlan 和MSTI 进行如下映射: VID=1, MSTI=0 VID=3, MSTI=1 VID=4, MSTI=2 4).在“Configure Port MSTI Parameters”中设置MSTI 的端口优先级,设置 SW3 端口1 在Instance 1 的优先级为“0”,设置SW4 端口2 在Instance 2 的优先级为“0”。 5).在“Configure Bridge MSTI Parameters”中,设置SW3 在Instance 1 中 的桥优先级为0,设置SW4 在Instance 2 中的桥优先级为0。 6).配置完成后,Region2 中会有MSTI1 和MSTI2,如图2-4 和图2-5 所示。 SW3 是MSTI1 的根桥,SW4 是MSTI2 的根桥。 如果需要了解更多,请点击http://siemensdianji.gongboshi.com

...展开详情
试读 15P 西门子-罗杰康交换机ROS系统MSTP配置指南.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743481 欢迎大家使用并留下宝贵意见
2019-10-18
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

    成功上传501个资源即可获取
关注 私信
上传资源赚积分or赚钱
最新推荐
西门子-罗杰康交换机ROS系统MSTP配置指南.pdf 11积分/C币 立即下载
1/15

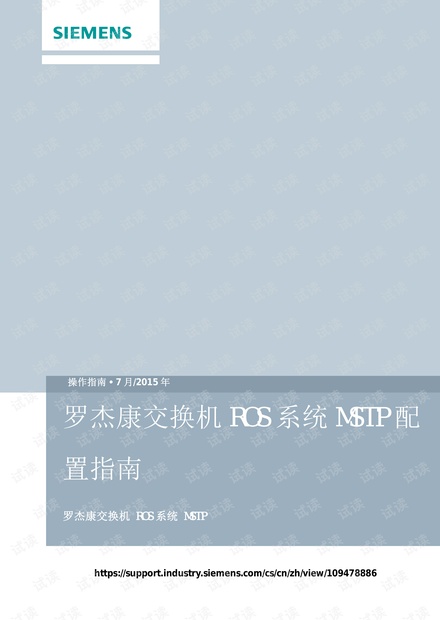

西门子-罗杰康交换机ROS系统MSTP配置指南.pdf第1页
