台安变频器 T-VERTER V2手册pdf,台安变频器 T-VERTER V2手册
1前言 爲了充分地發揮本鋋頻器的功能及確保使用者的安全’請詳閱本操作手冊。當 您使用中發現仼何疑難而本操作手卌無法提供您解答時’請連貉台安各地區經鎗冏 或本公司業務人員’我們的專業人員會樂於爲您服務’並您癮續探用台安產品 ※使用須知 爨頻器乃電力電」產品爲了您的安全’本手卌中有「危險」「注意」等符號提您於搬運 安裝、運轉時’檢查變頻器♂安全防範事項請悠配合而使變頻器之使用更加安全 危險錯誤使用時,可能造成人員傷 Δ注意錯誤使用時’可能造成變頻器或機械系骯損璎 國危險 在關閉電源後·於充電指示燈熄滅前’請勿觸摸電路板及霑組作 不可在電中實施配線丶執行運轉時請勿檢査電路板上之組件及僐號。 淸勿自彳折裝吏改頻器內部連接線或線路與件 頻器接地端子淸務必正確接地。(200V級:接地阳抗<100·400殺:接地阻抗 10。) A注意 淸勿對變頻器內部的等組件進行耐壓測試ν這些仆導體霁件易受高電壓損毀。 絕不可將變頻器輸出端子T1(U、T2(V、T3(W)連接至AC電源。 錠頻器主電路板α MOS IC易受電影響及破壤’請勿觸摸軍路板 2.產品檢查 每台台安變頻器在岀廠前均做過功能測試’客戶於變頻器荙達拆封後’請執行 下列檢查步驟。 ●變頻器的機種型號是否正確符合您所訂購之型號與容量。 變頻器是否因運浕不慎造成損傷·若有損壞勿接人電源 常您發現有上問題時淸立即通知台女電機各區業務人員。 第一章安全注意事項 使用時之注意事項 電前 A注意 所選用之電源電壓必須與變頻器之輸入電壓規格相同 危險 主迴路端子配線必須正確:Ll、Ⅰ2、L3爲電源輸端子’TⅠ、T2、T3爲變頻器輸岀 端子’請勿接電源於輸岀子上’以避笕造成蘷頻器的損壞 A注意 搬運頻器時·請勿直接提取前蓋’應由鍈頻器散蕠座搬運以防前蓋脫落’避免 變頻器掉落造成人員受傷或孌頻器損壞。 淸將變頻器安裝於金屬類等不燃物材料之Ⅰ:。淸勿安裝於易燃性材料「:或附近 以防止發生火災。 多台孌頻器同放在一個控制盤內·詩外加散熱風孱,使箱內溫度低於40℃C以 下,以防過熱或火终等袭生 淸於關閉電源後’再拆卸或裝廴操作器’ⅷ淸按圄操作固定操作器ν以免接觸不 良造成操作器故障或不顯示。 電中 國危險 浤電中絕不可插拔變頻器上之連接器(ONNE(TOR)以避免控制板閃捕拔所產 生之突波衝入造成損壞。 若停電時間大於兩秒(馬力數愈大’可允許斷電時間愈長)·會使變頻器失去控 制電源’故在電源回復後之控制·是根據P05及P103之設定及外部開關之狀 態而決定·吡視鸉重新開機 ●若停電時間短’變頻器仍擁有控制電源·因此嘗電源回復時·變頻器能否自行啓 動,將取決於P101/102之設定。 ●當軍新開機時’蘷頻器運轉與否·取浹於P_05及P_103之設定及電源開關/運轉 開關( FWD/REⅴ開關)之狀態(與P_101/102/04/05關) 1P_05=0時·重新開機後,不會自動啓動。 2P05-1且電源開關或運轉開關( WD/REV開關)OF時’重新開機後’不會自 動悴動。 3P_05=1、電源開關及運轉開關ON且P103=XXⅪ0時’重新開機後’會自動啓 動。故基於女全考量·請於停電後將電源開關及運轉開關關掉(OF)以避免 突然復電後·對機器及人體造成傷害 P_103=XXⅪ0時’鸉確保人員及機器設備之安全’請參照P103之詳細使用說明 及建議。 運轉前 M危險 淸確訫所使用之機種容量和變頻器P00所設定之機種容量相同 A注意 電源投入畤·頻器會先閃爍P_Ω2所設定之電源電壓5秒。 運轉中 危險 運轉中不可將馬達機爼投λ或切離·否則會造成孌頻器過電流跳機甚或將孌頻器主迴 路煷燬。 危險 變頻器途電中請勿取下前蓋’以防人員感電受傷。 有設定自動再啓動之功能時’馬達於運轉停止後會自動再啓動’淸勿靠近機 器以免危險。 ●停止開關的功能須設定扌有效·與緊念停止開關的用法不同·請注意使用 A注意 散熱座、煞車電阻等發熱元件請勿觸摸。 變頻器可以很容易的使馬逹由低速到髙速運轉’淸確認馬逹與機械的容許範圍 使用煞审制動器等請注意其使用之札關設定 變頻器運轉屮時請勿檢查電路板上的信號。 A注意 請先確認電涼切崮後·且充電指不燈(Ell熄滅後·方可進冇挢裝或實施檢查 檢查保養時 A注意 變頻器周圍溫度應在-10℃~+40℃95%RⅠI不綪露環境中使用 A注意 去掉變頻器外殼後·則鬧圍溫度應在-1○℃~+50℃95%R玒不結露環境屮 使用’但需確保周圍環境低滴水及金屬粉塵。 、使用環境之注意事項 淸避免在以下瑒所使用變頻器 d 日光亡射的場所 腐蝕性氣體及液體的瑒所 有油氣的場所 ? y 有盟分的場所 風雨及水滴會侵入的場所 鐵屑、粉塵的場所 8 力 40 力y 力 震動大的場所 溫度過低場所 周阖溫度過高的場所 有電磁波、超高波的場所 放射性物質的場所 堆放可燃物的場所 幻電焊機等機器的場所) 第二章硬體說明及安裝 使用環境 爨頻器安裝的環境對變頻器正常功能的發揮及其使用壽命冇直接的影響ν因仳孌 頻器的安裝環境必須符合下列條件 ●周圍溫度:-10℃~+40C;取掉外蓋時,可適用-10℃~+50C 防雨水滴淋或潮濕環境。 避兔直接∏曬。 防止油霧、鹽分侵蝕 防止腐蝕性液體、瓦斯 防止粉麈、棉絮及金屬細屑侵入。 遠離放射性物質及可燃物 防止電磁千擾(溶接機、動力機器)。 ●防止震動(沖床)’若無法避免淸加裝防震墊片以減少震動。 ●數台變頻器安裝於控制盤內時’淸注意擺放位匱以利散熱·另請外加配置散 熱風孱’以使變頻器周溫低於40℃鶯原則。 換氮孱↑ 泱氣 配已電盤內 配 CoI 電 電 画 盤 大 (正確玓配置方式)(錯巽的巸匱方式)(正確的配置方式)(鐠誤的配置方式) 安裝時請將變頻器正面朝前,頂部朝上以利散熱 安裝空間必須符合下列規定∶(若女裝於盤內或周圍環境許可時’可取下變 頻器之防麈上蓋以利爨頻器散熱通屈) T-VERTER 安装 万向 1 2cm SCI 風對流 (a)正面 10-+40 型號說明 型號說明 變頻器型號一 MODEL :V2-202-H 輸入電源規格→ I/P: ACIOR 3PH 200~240V50/60Hz 輸岀規格一 O/P:AC 3PH 0-240V 2.9KVA7.5A TAIAN ELECTRIC CO. LTD 05 系列分 規格:電泝種類 電源電壓 M:標凖型空白∶單相三相共用機種 2:220V H:可回授犁 單相機種 4:440V 3:三札機種 外型構造 馬力數 空白:IP20 01:1馬力10:10馬力40:40馬力 02:2馬力15:15馬力50:50馬力 03:3馬力20:20馬力60:60馬力 05:5馬力25:25馬力 08:7.5馬力30:30馬力 三、規格 產品個別規格 單相/三相共用,200~240V機種 型號v2-口 201 202 203 適用馬達功率(KW) 0.75 2 適用馬達容量(HP) 額定輸出電流(A) 4.5 7.5 10.5 額定容量(KVA) 1.7 4.0 輸入電壓 單相或三相200~240+10%-15% 50/60Hz±5% 輸出電壓 相200-240V 允許瞬停時間秒) 1.0 2.0 2.0 三相,200~240V機種 型號V2-「‖1-xxX 205 208 210 215 220 225 230 適用馬達功率(KW) 3.7 II l8.5 22 適用馬達容量(HP 7.5 10 15 20 25 30 額定輸出電流(A) 17.5 26.0 35 49 64 76 87 額定容量(KVA) 6.7 9.9 13.3 18.7 24.4 29 33.2 輸入電壓 相200~24010%15%,50/60z±5% 輸出電壓 三相200~240V 允許瞬停時間秒) 2.0 2.0 2.0 2.0 2.0 三相,380~480V機種 平號V2- 40140240340540841041542045430440450460 適用鳥功CT 率(KW) VT0.751.52.23.75.57.511518.5/223037 45 374555 遍用馬達容CT 7.51015202530 405060 量(HP)VT 506075 額定輸出電|CT 658097 流(A)VT 2.33.85.28.81317.525324048 75 1112 領定容量CT 49.56173.9 (KVA 1.72.94.06.79.913.319.124.431|36.6 VT 572694854 輸人電壓 相380~480+10%-15%,5060Hz±5% 輸出電壓 三相380~480V 允瞬停 時間(秒) 1.01.02.02.02.02.02.02.02.02.02.02.02.0

...展开详情
试读 94P 台安变频器 T-VERTER V2手册.pdf
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
台安变频器 T-VERTER V2手册.pdf 40积分/C币 立即下载
1/94

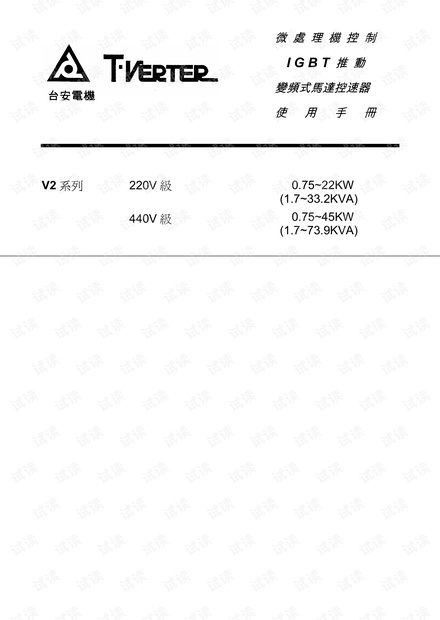

台安变频器 T-VERTER V2手册.pdf第1页
