ABB变频器 DCS500操作指导手册pdf,ABB变频器 DCS500操作指导手册
晶闸管功率变流器 DCS 500B/DCF 500B DCP 500B 25-5150A 操作指导 编号:3ABD00008231版木:C 语言:中文 英文版:3ADW000055R04ReD 生效:2003年11月 2003北京ABB电气传动系统有限公司 安全指导 概述 本章包括安全指导,在安装,操作和维护DcS500B/DCF500B或者 DcP500B系列的功率变流器时,必须严格遵守。如果这些指导没有 严格遵守将会产生人身伤害(甚至致命伤害),或者对功率变流器电 机和被驱动机器造成损害。在做与该模块有关的工作之前,你必须阅 读本章给出的信息。 警告 警告提供下列情形的一些信息,如果涉及情形的规定的操作过程没有 亚格执行,将会导致严重的失误,导致模块的严重损伤,人身伤害 甚至致命。 本书中使用了下列符号: 危险:高电压!该信号提示你谨防高压,可能导鈫对人或 者对设备的损害。标志旁注明了如何避免危险 发生的方法 晶闸管功率变流器的所有安装和维护工作必须由 受过全面电气工程培训的合格的工作人员操作 ·晶闸管功率变流器和它邻近的设备必须由专业人员 严格接地。 你绝不能在晶闸管功率变流器工作时开展工作。 必须先断开模块的电源,使用测量仪器确保功率变流器模块 已经放电完毕,只有这样,你才能开展相关工作。 由于外控回路,甚至在线电压断开后功率变流器仍然 有危险高电压。所以请小心操作模块!不按指导操作 可能导致伤害(或者甚至生命!) DCS500B/DCP500B作指导 安全指导 般警告:该符号提示你是不会导致人员重伤或致命或 者对改备损伤的危险和危害。标志旁注明了如何 避免危险发生的方法。 当晶闸管变流器使用时,电机、功率传输元件和被驱动的机械设备 都在工作,在设备周围应留有空间。 你必须确认所有模块、发置与负载匹配。 如果电机的额定电压和/或额定电流明显低于功率变流器的 标称值的情况下运行变流器,你必须事先采取措施以保护设备 以免超速、过载、破损等。通过适当设置软件参数或硬件可以 实现目的。 绝缘测试时你必须从晶闸管功率模块上断开所有连线。 应当避免在非额定数据下运行设备。不符合这些指导会 导致晶闸管功率变流器的永久损坏 本晶闸管功率变流器拥有一些自动复位功能。当这些 功能被执行时,模块将在枚障后复位并且重新运作。 如果其他馍块和装置不符合这种运行模式,或者这种 使用会导致危险情形,这些功能不应该被使用。 静电警告: 该符号警告你以防静电,静电会损伤设备。标志旁注明 了如何避免危险发生的方法。 DCS500B/DCP500B操作指导 安会指导 提示 提示提供的信息需要特别注意,或者指出在特定标题下的 附加信息。因此下列信号被使用: 注意! 用来在特殊的状态下,引起你的注意。 提示 提供有关标题下的一些附加信息。 主连接 你可以在晶闸管功率变流器的电源进线侧使用开关新路器 (带熔断器),以便在安裝和维护工作时断开模块的电气 元件,断路器的类型必须是EN60947-3,等级B,以符合 EU标准,或者是回路断路器类型,通过辅助触点导致开关 的主触点断开负载回路。在安装和维护期间,主回路断路 器必须锁定在"OPEN"状态 盒停按钮 在每个控制台上都应安装急停按钮,使用∫控制盘CDP31X 上的STOP键,既不会导鈫电机急停,也不会使传动脱离危险 状态。 特殊使用 该操作手册不可能考虑到所有的配置、操作、维护的情况, 因此,主要给出这些建议,这是合格的工作人员在工业 装置中正常操作机器和设备所必需的。 如果在特殊情况下,设备不是在标准工业环境下运行,这就需要 些更加严格的措施(例如防止小孩接触或者类似情况等)这些 附加的安全措施必须在安装期间由客户自行解决。 DCS500B/DCP500B作指导 内容 ⅣVA操作指导 安全指导 第一亭-)介 如何使用本手册 :::::a::日:: 1重重 本手册内容… 阅读对象 1-1 相关于册 进厂检验 1-2 储存与运输. 1-2 铭牌 第二章-启动指导 般说町 2.1准备工作 2-5 2.2模块信号换算∴ a::::a日:a.:: 2-6 23预设励磁单元 2-8 2.4电流调节器的调整,… 2-10 2.5速度反馈调整 2-12 2.6励磁单元及EMF调节器的调整 2-14 2.7速度调节器的调整,以及EMF和电流调节器的精调 2-20 2.8使晶闸管变流器与相关系统条件匹配 2-21 2.9预设三相励磁单元DCF50XB 2-22 第三章-CDP31X控制盘的使用 3.1概述 控制盘的连接 .3-1 控制盘的安装 32启动方式 3-2 3.3控制盘功能 重日重日,面重重重1D面 3-3 实际信号显示模式 参数模式 3-4 功能模式 传动模式 a百:日:::::a::a:请 3-5 3.4引脚/参数的选择与值的更改 3.5保存参数到备份存储器 3-7 36故障复位( RESET) 3-8 37急停复位( RESET)… 3.8显示故障记录 3-9 39参数的上装与下载( UPLOAD/DOWNLOAD)…… .3-10 3.10显示对比度的设置 12 DCS500B/DCP500B操作指导 内容 3.11输出引脚的全称 3-12 3.12选择输出引脚 3-13 3.13传动模式 3-14 3.14传动的运行 3-15 操作命令键 3-15 通过cDP31X控制盥运行传动. 3-15 3.15传动速度给定值的设置 3-16 第四章-信号与障排除 4.1状态、报警与故障信号的显示 4-1 信号的分类及可能的显示 4-1 4.2一般信息 :: 4-2 43起动错误(E)…… 4-2 44故障信号(F) 4-3 45报警信号(A)… 4-12 4.6状态信号∴ 4-17 的录A-电路连接图 连接图1 A-1 连接图2 DCS500B/DCP500B作指导 DCS500B/DCP500B操作指导

...展开详情
试读 76P ABB变频器 DCS500操作指导手册.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743481 如果觉得有用,不妨留言支持一下
2019-09-24
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
ABB变频器 DCS500操作指导手册.pdf 49积分/C币 立即下载
1/76

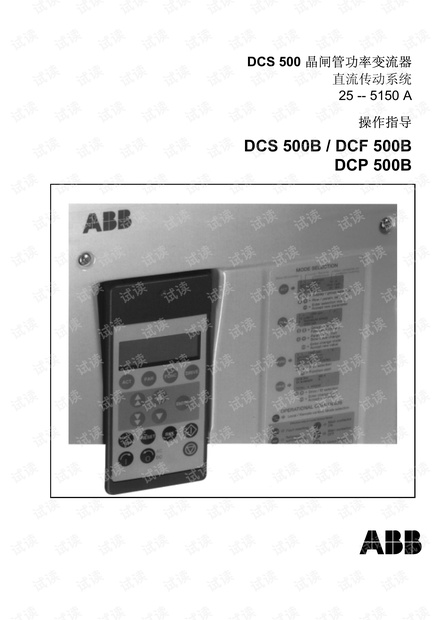

ABB变频器 DCS500操作指导手册.pdf第1页
