ETH232L1 以太网->RS-232/485/422转换器.PDF

所需积分/C币:30 2019-09-22 05:29:11 1.08MB PDF
25
收藏 收藏
举报

ETH232L1 以太网->RS-232/485/422转换器PDF,以太网-串口ETH232GH (白色)---1580元(高速光隔)ETH232GL1(白色)---1280元(光电隔离)ETH232L1(白色)---980元(普通型)(可以串口/以太网互转,只要设备端能设置附录2的第2副图所示的就可以了)将您的串口设备接入以太网和INTERNET!(USB线,光盘)都是有源的5V供电微型以太网/串口转换器 TCP/IP协议-串行通信协议波仕ETH232系列微型以太网/串口转换器秉承波仕转换器的一贯特色,具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用,可以虚拟成为本地COM串口(COM1-COM256)、无须修改已有的串口通信软件。同时波仕赠送具有自主知识产权的通信源程序(VC ,VB、BC、DELPHI,可以嵌入用户通信程序)以及拥有版权的以太网-串口影射程序。波仕ETH232GH、ETH232GL1和ETH232L1都是世界上最小的、也是使用最简便的以太网/串口转换器。 其中ETH232GH、ETH232GL1是带光电隔离的以太网/串口转换器,实现了以太网、电源、串口的三方隔离。我们对国内外多种以太网串口服务器进行了比较试验,ETH232系列是少数能够成功用起来的产品之一,而且是最容易用起来的。专利产品,谨防假冒! 专利号:200630307752ETH232GH 高速光电隔离以太网->RS-232/485/422转换器 5V供电 0-115.2KbpsETH232GL1 光电隔离以太网->RS-232/485/422转换器 5V供电 0-19.2KbpsETH232L1 以太网->RS-232/485/422转换器 5V供电 0-115.2Kbps在很多应用场合,如果想让设备连接到以太网中,就必须拥有一个以太网接口,普通的设备都含有RS-232(或RS-485/RS-422)串行接口,可以将串行接口连接到以太网中,实现了设备与以太网以及internet的互连。 这样我们就可以远程控制设备,读取设备的状态信息,采集数据等等,随着网路技术的高速发展,这必将是一种趋势。波仕以太网/串口转换器配合参数修改软件可以设置模块的串口波特率,IP地址,子网掩码,网关,MAC等信息。波仕以太网/串口转换器是实现通信主机的以太网与RS-232/RS-485/RS-422串口设备相互通讯的一种协议转换装置(TCP/IP协议-串行通信协议)。波仕ETH232系列产品提供一个RS232/ RS485/RS422串口,一个10M以太网口等。硬件安装由于ETH232系列产品的使用方法、软件设置都是一样的,所以以下仅以ETH232GH为例。将ETH232GH以太网/串口转换器接上电源(直流5V到30V均可,随产品配套有)。电源插座旁边有一个小LED(发光二极管),当ETH232GH产品通电后LED会一直亮着。将 RJ-45座插入以太网的RJ-45插头即可。注意直接接电脑的RJ-45电缆(交叉线)与接HUB 的 RJ-45 电缆(直连线)是不同的。波仕 ETH232GH 的 RS-232/485/422串口端是一个 DB-9针座,具有 RS-232、RS-485、RS-422 全部引脚。当作为 RS-232 口时与 PC 机的 DB-9 针 RS-232口的2、3、5脚分配完全相同。作为RS-422时,T 、T—是指从ETH232GH向外发送。注意RS-485和 RS-422通信时建议要接地线(5脚)。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。DB-9针端的引脚分配如下(带接线端子):1 2 3 4 5 6 7 8 9RS-232 RXD TXD GNDRS-485 A GND BRS-422 T GND R R— T—

...展开详情
试读 4P ETH232L1   以太网->RS-232/485/422转换器.PDF
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
ETH232L1 以太网->RS-232/485/422转换器.PDF 30积分/C币 立即下载
1/4

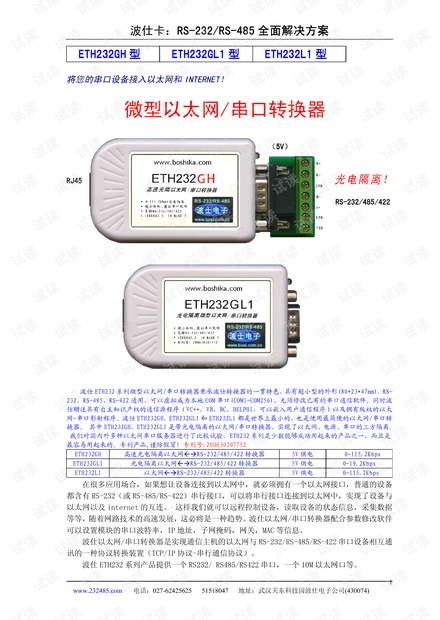

ETH232L1   以太网->RS-232/485/422转换器.PDF第1页
