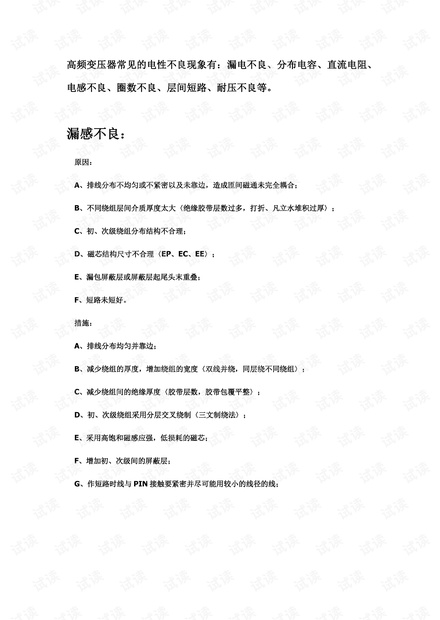

高频变压器不良原因分析及对策pdf,高频变压器常见的电性不良现象有:漏电不良、分布电容、直流电阻、 电感不良、圈数不良、层间短路、耐压不良等。
B、调整为正确的閣数; c、选用规定的骨架或 DR CORE; D、将张力调小,但要保证不影响排线;〈调压线板、张力器、用张力计测张力是否在安全张 力范围内〉; E、适当调高焊接温度与焊接时间; F、在20-25℃的室温环境下测试或通过计算来判定DCR值; 电感不良: 1原因: A、圈数不对〈因L值=AL值×圈数的平方〉; B、磁芯破; C、线包太胖或磁芯内跨尺寸不足; D、磁芯端面沾有异物等; E、磁芯胶带未包紧; F、绕线短路〈本绕组层间或另一侧其它绕组PIN间相互短路〉; G、环型磁芯应力的影响; H、磁芯材质不佳〈测耐压或直流电阻后电感会升高〉; 2对策: A、调整为正确的圈数〈查明影响圈数不符的原因:人、机、方法〉 B、査明磁芯是摔破、抑或是线包过胖经烘烤后将磁芯撑破、磁芯材质较脆; 第6届自动化生产暨高性能磁性材料应用技术砂讨会http://www.big-bit.com/meeting/2016zdh/index.html C、压线包处理,调整绕线方法〈例:隔带起尾头重叠位置,套管位置与入槽,排线的方式, 层间胶带拉紧包平等〉、选用内跨尺寸稍大的磁芯; D、磁芯组装前用纸将端平擦拭干净,磨GAP磁芯用水冲洗后烤干再用,保持工作台面的清 洁,避免磁芯端面沾有异物; E、调整包胶带机的张力,在磁芯端面采用厌氧胶作业 F、检查绕线机过线轮,导线板是否磨损,铜线针孔数是否超过规范/检查缠线效果及浸锡温 度〈低〉与手法〈未垂直取出) G、在确保排线效果的情况下,绕线敚松,磁芯绕线前以120℃烘烤H冷却后再用,更换应 力强的磁芯,在磁芯外套1个外壳; 更换磁芯,先测耐压,静置2H以后再测电感、采用消磁机消磁; 圈数不良: 1原因; A、绕线机数显/码表有误或未归零; B、绕线机圈数绕线设定方式与实挂线方法〈从上或从下挂线)不符; C、作业员疏忽作自动加圈或退圈处理; D、同一绕组布线太乱或有的布满幅宽,有的没布满幅宽使得测试显示圈数不良,实圈数正确 E、气隙太大,气隙对线圈而言无法定; F、主、次圈数比例相差太大(几十倍以上〉; 2对策: A、维修数显/码表,指导作业员每绕完一次作归零处理; B、明确圈数设定及挂线方式〈顺/逆时针 C、指导作业员如因排线不良等其它原因需重绕时必须全数退出并作复位归零动作后再绕; 第6届自动化生产暨高性能磁性材料应用技术矶讨会htt://www.big-bit:com/Meeting/2016zdh/indexhtml D、调整绕线机起绕点或线径确保绕线平整不堆叠,对于排线杆晃动之绕线机申报维修处理; E、以实际生产品作取样,重新设定比值,对于仍无法判定则可先以平面磁芯测圈数 层间短路: 1原因: A、漆包线来料针孔多; B、骨架槽口有毛刺于绕线时刮伤漆包线 C、绕线机过线轮,导线板老化磨损漆包线 D、铜箔背胶损伤〈焊点刺破、骨架刮破、背胶时刮破〉; 2对策: A、漆包线退回供方并要求其改善; B、反馈供方作槽口毛刺的打磨或修模刨光处理,IQC加强入料的监控; C、更换过线轮,导线板〈在导线板槽加套管) a焊点加防烫胶带并用胶锤击平,焊锡时铬铁侧向焊接 b绕制铜带前起头用胶带定位于骨架宽幅中间绕制时与骨架两侧保持间隙,避免磨擦; c定时检查背胶导轮,磨损及时更换; d铜带绕制前检查背胶有否损伤; 第6届自动化生产暨高性能磁性材料应用技术矶讨会htt://www.big-bit:com/Meeting/2016zdh/indexhtml 耐压不良: 1原因 A、不同绕组间引出线碰触或太近; B、不同绕组PIN间有锡桥短路; C、线上档墙或陷入另一绕组; D、胶带包偏或破损; E、PIN间助焊剂残留; F、组装时磁芯擦破线包胶带或线包胶带反折; G、不同绕组PIN间或与磁芯间安全距离不足; 2对策: A、采用挡墙或无档樯产品将绝缘胶带包成U型 B、缠线时将剪钳平贴缠线轮廓剪线,避免线头产生 c、调整绕线机的线径,使绕线的幅宽在档墙以内: D、包胶带时起头以手贴正压平,并平行包胶带,剪刀尖端锋锐部位打磨平 E、调整助焊剂的浓度为0.834-0.837之间,深度以淹至挡板部位或无挡板产品淹至PIN长 的1/2处,避免助焊剂过浓,或过多导致残留; F、检査绕线起尾头是否重叠,套管入槽,铜箔重叠位置,避免线包胖及压线包处理,或选用 内跨尺寸稍大的磁芯; G、缠线紧贴PIN根部,避免背线〈在不高出挡板的情况下〉,多股线可采用将其中几根不 缠PIN剪断焊接,将磁芯推向一另侧及PIN与磁芯间加点硅胶处理。 【相关会议】第6届自动化生产暨高性能磁性材料应用技术研讨会 【时间】2016年5月27日 【地点】广东东莞嘉辉会酒店 主题】 第6届自动化生产暨高性能磁性材料应用技术矶讨会htt://www.big-bit:com/Meeting/2016zdh/indexhtml 1、小批量订单快速转换,如何提高员工效率,自动化生产设备的利用; 2、传统磁性器件大规模自动化生产解决方案; 3、电子变压器、电感自动化生产各工段自动化新进展和趋势; 4、适用于自动化生产的磁性材料公差技术; 5、行业最优秀的全自动化生产线和技术介绍; 6、新能源汽车产业中有关磁性元件的发展与要求; 7、高可靠高效率测试技术、生产测试一体化进程; 8、非晶、纳米晶压制磁芯的性能和应用; 9、镍锌复合材料最新应用和趋势; 10、变压器、电感产业未来发展前景和应用趋势介绍。 【手机报名Ihttp://www.big-bit.com/meeting/b-87.htm 【主办方电话】13076748042何小姐在线QQ:2334154401
