电磁继电器是一种常见的继电器,其中4098型超小型继电器使用最为广泛。
元件规格 J继电器4098型工作电压6VV1V2晶体三极管9014VD晶体二极管2CP10 或1N4001R可调电阻器100kC电解电容器100u/6VK1按钮开关 2.3焊接电路 a.将各元件做焊前处理、镀锡。 b.焊接继电器。将继电器插入印刷板上对应的小孔。将5个引脚焊好。注 意焊接时间要尽量短些,焊点应圆而小。 C.焊接R和C、π调电阻器R可如图3—27焊好后雨插入印刷电路板焊接。 电解电容器C焊接时要注意正负引脚位置。 焊接二极管。注意正负引脚位置,不可焊反。焊接时间尽量短些 e.焊接三极管ⅥV。注意认清三极管三个极b、c、e。不可焊错。 f.焊接电源引线和按钮开关引线,并接好按钮开关K1。 3延时开关的调试和应用 a.检査印刷板上各焊点的焊接情况。注意虚焊和假焊。邻近的焊点问应清理 干净,防止焊点间短路。 b.将可调电阻器R活动触点调在中间位置接通6V电源(可用2个3V的电源 串联)。 C.按一下按钮开关,这吋应听到“嗒”的一响。继电器吸合。几十秒钟后, 应再听到“嗒”的一响,继电器释放。说明延时开关工作正常。如想改变延时时 间,可调整R。R越大,延时时问越长。若要求延时时间大于这个电路的最长延 时时间,可将C换为容量更大些的电解电容器。 4.延时开关的应用 延时开关可用于控制灯泡。 (1)若要控制6V、0.3A小灯泡,可按图A接线。在印刷板上将继电器1.4 脚用导线接通(导线直接焊在印刷板铜箔上),小灯泡可接在继电器3端和电源 负极之间。这时若按一卜按钮开关,小灯泡发光,延时儿十秒后自动熄灭。 (2)若要搾制220V/10W照明灯,可参考图B的接法。将印刷电路板:A、 C两端做为开关。由于电路使用220V交流电,安装时要特別注意安全。应在老 师指导下操作。电路板应封装在绝缘盒中,才可以使用。 延时开关装置,可安装在楼道、楼梯中。用于夜间照明,可做到“人走灯灭”。 也可用于暗室冲洗照片时的曝光箱的光源,可控制曝光时间 5自动控制开关电路 将延时开关电路稍做改动,可制成自动控制开关。 5.1光控开关电路 光控开关电路如图4。感光元件采用2cu型光电二极管。光电二极管的电阻 值随光照强度的增大而减小。调节R可动触点的位置,可在一定光照强度下,使 晶体管VV2导通。继电器吸合。电解电容器C起延时作用,防止在临界状态下, 电器工作不稳定。R可调节临界光照强度值,其可动触点越向上调,启动光控 开关的光强临界值越小,光控开关越灵敏(注意,可动触点不能置于最下端)。 光控开关可用来控制电灯”。若用常闭触点1和2,可形成“天亮灯熄”的 控制作用。若使用常丌触点1和3,可形成“光照灯亮”的控制作用 2CT型 TD TDa 本□ 坪好 67 9014x2 图4光控开关电路 5.2温控开关电路 温控开关电路如图5。 R 共敏电限 19014×2 图5温控开关电路 感温元件为kF-12型热敏电阻。这类热敏电阻具有负温度系数。其电阻值 随温度升高而减小。调节好R的阻值可使晶体管VV2在热敏电阻处于某一温度 值时导通而使继电器吸合。达到用温度控制开关的目的。R可调定临界温度值。 温控开关可用其常开触点控制电风扇。天热时,温度升高到某一值时,电风 扇可自动开启。也可用常闭触点控制电热器,温度低时加热,温度高时,自动关 闭 在要求不太高的场合。光电二极管和热敏电阻均可用三极管3A×81或 3A×31挫去外壳顶部后代替。尤其是玻壳的3A×81,刮去玻壳外的黑漆,用其 c、e两极即可代替光电二极管。也可直接用c、e极代替热敏屯阻。焊掺前,可 用万用表欧姆档测试三极管的极间电阻,可调节光照强度(靠近电灯)或温度(靠 近电烙铁),挑选电阻值随光照和温度变化较大者即可

...展开详情
试读 5P 用继电器自制延时开关电路.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38743481 欢迎大家使用并留下宝贵意见
    2019-09-05
    • 至尊王者

      成功上传501个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    用继电器自制延时开关电路.pdf 10积分/C币 立即下载
    1/5

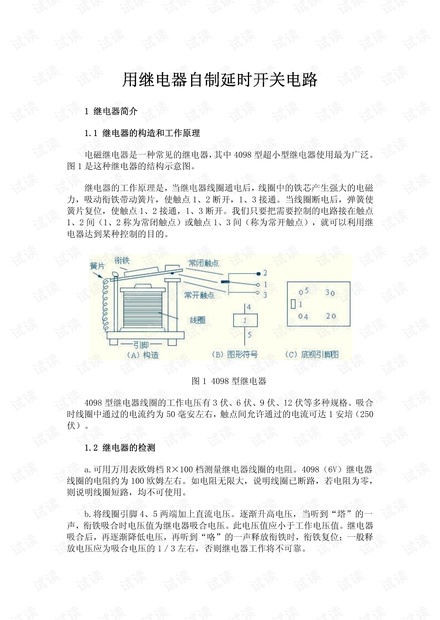

    用继电器自制延时开关电路.pdf第1页
