助听器工作原理以及电路图介绍助听器工作原理以及电路图介绍

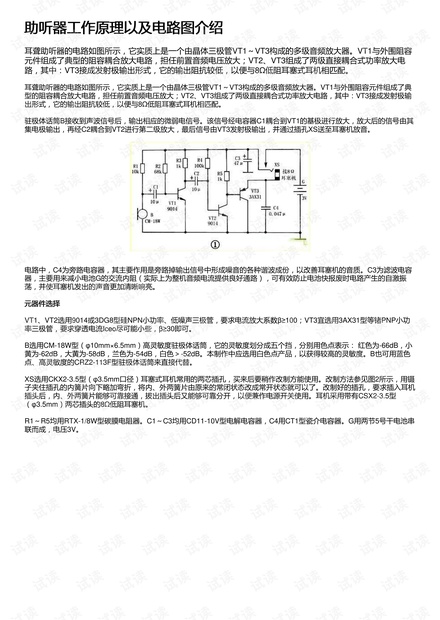

耳聋助听器的电路如图所示，它实质上是一个由晶体三极管VT1～VT3构成的多级音频放大器。VT1与外围阻容
元件组成了典型的阻容耦合放大电路，担任前置音频电压放大；VT2、VT3组成了两级直接耦合式功率放大电
路，其中：VT3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。
耳聋助听器的电路如图所示，它实质上是一个由晶体三极管VT1～VT3构成的多级音频放大器。VT1与外围阻容元件组成了典
型的阻容耦合放大电路，担任前置音频电压放大；VT2、VT3组成了两级直接耦合式功率放大电路，其中：VT3接成发射极输
出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。
驻极体话筒B接收到声波信号后，输出相应的微弱电信号。该信号经电容器C1耦合到VT1的基极进行放大，放大后的信号由其
集电极输出，再经C2耦合到VT2进行第二级放大，最后信号由VT3发射极输出，并通过插孔XS送至耳塞机放音。
电路中，C4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。C3为滤波电容
器，主要用来减小电池G的交流内阻（实际上为整机音频电流提供良好通路），可有效防止电池快报废时电路产生的自激振
荡，并使耳塞机发出的声音更加清晰响亮。
元器件选择元器件选择
VT1、VT2选用9014或3DG8型硅NPN小功率、低噪声三极管，要求电流放大系数β≥100；VT3宜选用3AX31型等锗PNP小功
率三极管，要求穿透电流Iceo尽可能小些，β≥30即可。
B选用CM-18W型（φ10mm×6.5mm）高灵敏度驻极体话筒，它的灵敏度划分成五个挡，分别用色点表示： 红色为-66dB，小
黄为-62dB，大黄为-58dB，兰色为-54dB，白色＞-52dB。本制作中应选用白色点产品，以获得较高的灵敏度。B也可用蓝色
点、高灵敏度的CRZ2-113F型驻极体话筒来直接代替。
XS选用CKX2-3.5型（φ3.5mm口径）耳塞式耳机常用的两芯插孔，买来后要稍作改制方能使用。改制方法参见图2所示，用镊
子夹住插孔的内簧片向下略加弯折，将内、外两簧片由原来的常闭状态改成常开状态就可以了。改制好的插孔，要求插入耳机
插头后，内、外两簧片能够可靠接通，拔出插头后又能够可靠分开，以便兼作电源开关使用。耳机采用带有CSX2-3.5型
（φ3.5mm）两芯插头的8Ω低阻耳塞机。
R1～R5均用RTX-1/8W型碳膜电阻器。C1～C3均用CD11-10V型电解电容器，C4用CT1型瓷介电容器。G用两节5号干电池串
联而成，电压3V。
