集成电路中的电压/电流与电压/频率转换电路（V/I、V/F电路）

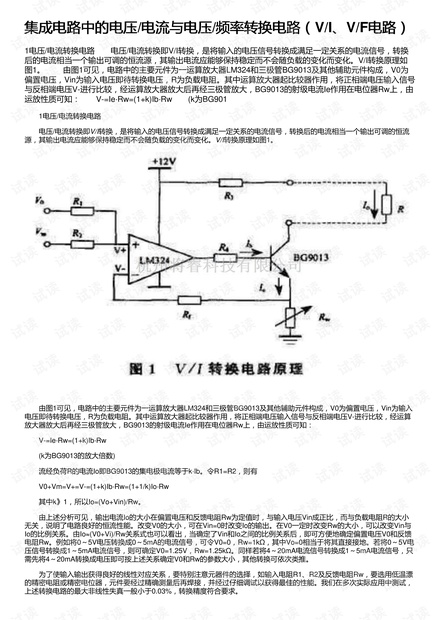

1电压/电流转换电路　　电压/电流转换即V/I转换，是将输入的电压信号转换成满足一定关系的电流信号，转换后的电流相当一个输出可调的恒流源，其输出电流应能够保持稳定而不会随负载的变化而变化。V/I转换原理如图1。 　　由图1可见，电路中的主要元件为一运算放大器LM324和三极管BG9013及其他辅助元件构成，V0为偏置电压，Vin为输入电压即待转换电压，R为负载电阻。其中运算放大器起比较器作用，将正相端电压输入信号与反相端电压V-进行比较，经运算放大器放大后再经三极管放大，BG9013的射级电流Ie作用在电位器Rw上，由运放性质可知：　　V-=Ie·Rw=(1+k)Ib·Rw　　(k为BG901 在电子技术领域，电压/电流转换电路（V/I转换）和电压/频率转换电路（V/F转换）是两种至关重要的信号处理技术。这些电路在多种应用场景中被广泛使用，包括工业自动化、数据采集系统以及传感器信号调理等。下面将详细讨论这两种转换电路的工作原理和实现方法。 1. 电压/电流转换电路（V/I转换） V/I转换电路的主要目的是将输入的电压信号转换成稳定的电流输出，即使得输出电流独立于负载变化。这种电路通常由运算放大器、三极管和其他辅助元件组成。以描述中的电路为例，电路中使用了运算放大器LM324作为比较器，三极管BG9013作为电流放大器。输入电压Vin与运算放大器的反相端电压V-进行比较，通过运算放大器的放大作用，三极管的基极电流Ib被放大为射级电流Ie，进而控制流过负载R的电流Io。由于运算放大器的负反馈特性，输出电流Io与输入电压Vin成正比，而与负载电阻R无关，形成了一种恒流源。 为了实现精确的线性转换，电路中的关键元件如输入电阻、反馈电阻应选用低温度系数的精密电阻，并进行精确的调整。在实际应用中，这种转换电路的非线性失真通常很小，转换精度能满足要求。 2. 电压/频率转换电路（V/F转换） V/F转换电路则是将输入电压信号转换为与其成正比的频率信号。这种转换在需要将连续的电压信号转化为离散的频率信号时非常有用，例如在模拟-数字转换中。LM331是一种常用的电压/频率转换器，具有高精度、宽动态范围和低非线性失真等特点。其工作原理是，通过调整电路参数，使得输出脉冲频率Fout与输入电压Vin成线性关系。在图2所示的电路中，通过调整Rs的值可以改变电压到频率的转换比例。例如，如果要将1~5V的电压转换为200~1000Hz的频率，可以通过选择适当的电阻和电容值来实现。 实际应用中，为了确保转换的准确性和稳定性，需要选择合适规格的元器件并进行精细的调试。LM331这样的集成电路提供了方便的接口，可以简化外围电路设计，同时保证转换精度，使其在各种应用场景中具有很高的实用性。 V/I和V/F转换电路是电子系统中不可或缺的部分，它们能够帮助我们处理不同类型的信号，实现信号的匹配和适应不同的系统需求。无论是将电压信号转换为恒定的电流源，还是将电压转换为与其成比例的频率信号，这些转换电路都在提高系统性能和可靠性方面发挥着重要作用。在设计和实施这些电路时，元件的选择、精度的调整以及对非线性失真的控制都是至关重要的考虑因素。
