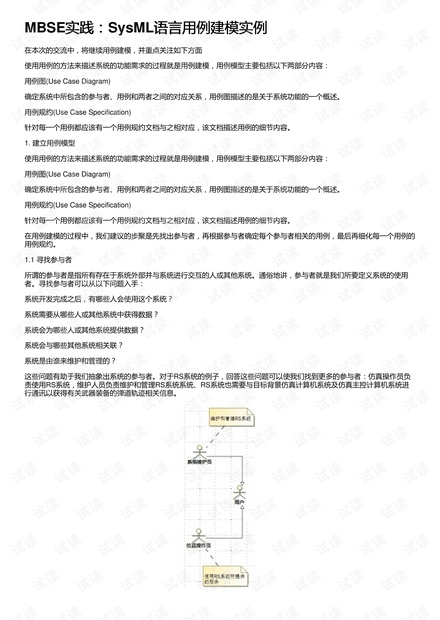

MBSE实践：SysML语言用例建模实例
5星 · 超过95%的资源 77 浏览量
2021-01-27
11:33:51
上传
评论
收藏 462KB PDF 举报
MBSE实践：实践：SysML语言用例建模实例语言用例建模实例
在本次的交流中，将继续用例建模，并重点关注如下方面
使用用例的方法来描述系统的功能需求的过程就是用例建模，用例模型主要包括以下两部分内容：
用例图(Use Case Diagram)
确定系统中所包含的参与者、用例和两者之间的对应关系，用例图描述的是关于系统功能的一个概述。
用例规约(Use Case Specification)
针对每一个用例都应该有一个用例规约文档与之相对应，该文档描述用例的细节内容。
1. 建立用例模型
使用用例的方法来描述系统的功能需求的过程就是用例建模，用例模型主要包括以下两部分内容：
用例图(Use Case Diagram)
确定系统中所包含的参与者、用例和两者之间的对应关系，用例图描述的是关于系统功能的一个概述。
用例规约(Use Case Specification)
针对每一个用例都应该有一个用例规约文档与之相对应，该文档描述用例的细节内容。
在用例建模的过程中，我们建议的步聚是先找出参与者，再根据参与者确定每个参与者相关的用例，最后再细化每一个用例的
用例规约。
1.1 寻找参与者
所谓的参与者是指所有存在于系统外部并与系统进行交互的人或其他系统。通俗地讲，参与者就是我们所要定义系统的使用
者。寻找参与者可以从以下问题入手：
系统开发完成之后，有哪些人会使用这个系统？
系统需要从哪些人或其他系统中获得数据？
系统会为哪些人或其他系统提供数据？
系统会与哪些其他系统相关联？
系统是由谁来维护和管理的？
这些问题有助于我们抽象出系统的参与者。对于RS系统的例子，回答这些问题可以使我们找到更多的参与者：仿真操作员负
责使用RS系统，维护人员负责维护和管理RS系统系统、RS系统也需要与目标背景仿真计算机系统及仿真主控计算机系统进
行通讯以获得有关武器装备的弹道轨迹相关信息。
