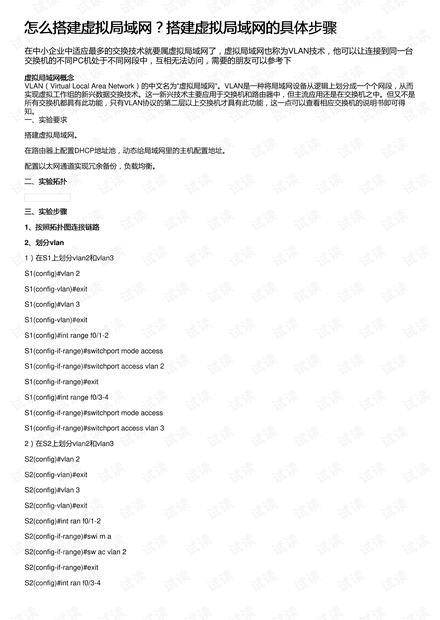

怎么搭建虚拟局域网？搭建虚拟局域网的具体步骤怎么搭建虚拟局域网？搭建虚拟局域网的具体步骤
在中小企业中适应最多的交换技术就要属虚拟局域网了，虚拟局域网也称为VLAN技术，他可以让连接到同一台
交换机的不同PC机处于不同网段中，互相无法访问，需要的朋友可以参考下
虚拟局域网概念虚拟局域网概念
VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而
实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。但又不是
所有交换机都具有此功能，只有VLAN协议的第二层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得
知。
一、实验要求
搭建虚拟局域网。
在路由器上配置DHCP地址池，动态给局域网里的主机配置地址。
配置以太网通道实现冗余备份，负载均衡。
二、实验拓扑二、实验拓扑
三、实验步骤三、实验步骤
1、按照拓扑图连接链路、按照拓扑图连接链路
2、划分、划分vlan
1）在S1上划分vlan2和vlan3
S1(config)#vlan 2
S1(config-vlan)#exit
S1(config)#vlan 3
S1(config-vlan)#exit
S1(config)#int range f0/1-2
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 2
S1(config-if-range)#exit
S1(config)#int range f0/3-4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 3
2）在S2上划分vlan2和vlan3
S2(config)#vlan 2
S2(config-vlan)#exit
S2(config)#vlan 3
S2(config-vlan)#exit
S2(config)#int ran f0/1-2
S2(config-if-range)#swi m a
S2(config-if-range)#sw ac vlan 2
S2(config-if-range)#exit
S2(config)#int ran f0/3-4
