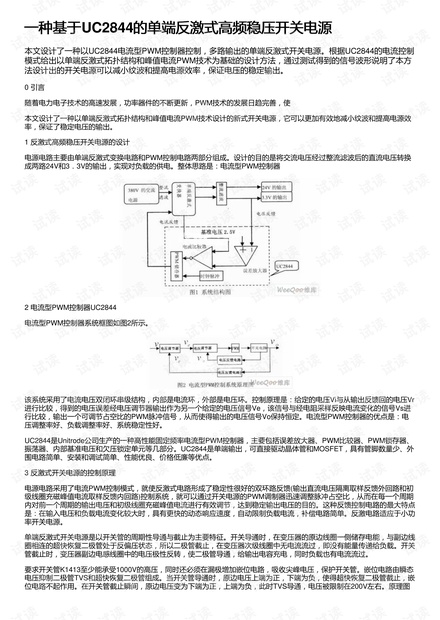

一种基于一种基于UC2844的单端反激式高频稳压开关电源的单端反激式高频稳压开关电源
本文设计了一种以UC2844电流型PWM控制器控制,多路输出的单端反激式开关电源。根据UC2844的电流控制
模式给出以单端反激式拓扑结构和峰值电流PWM技术为基础的设计方法,通过测试得到的信号波形说明了本方
法设计出的开关电源可以减小纹波和提高电源效率,保证电压的稳定输出。
0 引言
随着电力电子技术的高速发展,功率器件的不断更新,PWM技术的发展日趋完善,使
本文设计了一种以单端反激式拓扑结构和峰值电流PWM技术设计的新式开关电源,它可以更加有效地减小纹波和提高电源效
率,保证了稳定电压的输出。
1 反激式高频稳压开关电源的设计
电源电路主要由单端反激式变换电路和PWM控制电路两部分组成。设计的目的是将交流电压经过整流滤波后的直流电压转换
成两路24V和3.3V的输出,实现对负载的供电。整体思路是:电流型PWM控制器
2 电流型PWM控制器UC2844
电流型PWM控制器系统框图如图2所示。
该系统采用了电流电压双闭环串级结构,内部是电流环,外部是电压环。控制原理是:给定的电压Vi与从输出反馈回的电压Vr
进行比较,得到的电压误差经电压调节器输出作为另一个给定的电压信号Ve,该信号与经电阻采样反映电流变化的信号Vs进
行比较,输出一个可调节占空比的PWM脉冲信号,从而使得输出的电压信号Vo保持恒定。电流型PWM控制器的优点是:电
压调整率好、负载调整率好、系统稳定性好。
UC2844是Unitrode公司生产的一种高性能固定频率电流型PWM控制器,主要包括误差放大器、PWM比较器、PWM锁存器、
振荡器、内部基准电压和欠压锁定单元等几部分。UC2844是单端输出,可直接驱动晶体管和MOSFET,具有管脚数量少、外
围电路简单、安装和调试简单、性能优良、价格低廉等优点。
3 反激式开关电源的控制原理
电源电路采用了电流PWM控制模式,就使反激式电路形成了稳定性很好的双环路反馈(输出直流电压隔离取样反馈外回路和初
级线圈充磁峰值电流取样反馈内回路)控制系统,就可以通过开关电源的PWM调制器迅速调整脉冲占空比,从而在每一个周期
内对前一个周期的输出电压和初级线圈充磁峰值电流进行有效调节,达到稳定输出电压的目的。这种反馈控制电路的最大特点
是:在输入电压和负载电流变化较大时,具有更快的动态响应速度,自动限制负载电流,补偿电路简单。反激电路适应于小功
率开关电源。
单端反激式开关电源是以开关管的周期性导通与截止为主要特征。开关导通时,在变压器的原边线圈一侧储存电能,与副边线
圈相连的超快恢复二极管处于反偏压状态,所以二极管截止,在变压器次级线圈中无电流流过,即没有能量传递给负载。开关
管截止时,变压器副边电感线圈中的电压极性反转,使二极管导通,给输出电容充电,同时负载也有电流流过。
要求开关管K1413至少能承受1000V的高压,同时还必须在漏极增加嵌位电路,吸收尖峰电压,保护开关管。嵌位电路由瞬态
电压抑制二极管TVS和超快恢复二极管组成。当开关管导通时,原边电压上端为正,下端为负,使得超快恢复二极管截止,嵌
位电路不起作用。在开关管截止瞬间,原边电压变为下端为正,上端为负,此时TVS导通,电压被限制在200V左右。原理图
