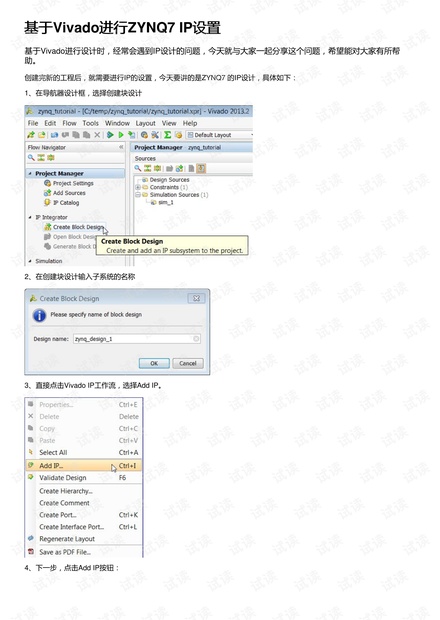

在Vivado中进行ZYNQ7 IP设置是嵌入式系统开发中的关键步骤,尤其对于基于Xilinx ZYNQ7 SoC(System on Chip)的设计。ZYNQ7结合了ARM Cortex-A9双核处理器和可编程逻辑,提供了一个高度灵活的平台,可以用于各种复杂的硬件加速和接口控制任务。以下将详细介绍如何在Vivado中配置ZYNQ7的IP。 你需要创建一个新的工程。在Vivado的欢迎界面,选择“Create New Project”,然后按照向导的提示设置工程的基本信息,如工程名称、位置以及目标设备(应选择支持ZYNQ7的系列,如XC7Z020等)。 一旦工程创建完成,接下来是IP设置的核心部分。在设计流程中,点击“Create Block Design”来启动IP集成。在打开的设计框中,为你的子系统命名,这将是你的ZYNQ7处理系统的基础。 接着,通过“Add IP”按钮引入必要的IP核。在IP Catalog中,寻找并选择“zynq7 Processing System”。这是ZYNQ7 soc的核心,包含了处理器、内存控制器以及其他必要的外设接口。点击“OK”确认选择,Vivado会在Tcl命令行输出相关信息,表示IP已成功添加。 随后,运行“Run Block Automation”以自动化配置Zynq Processor和其他相关的IP。这个过程会根据默认设置填充处理器系统,包括内存映射、中断控制器等。确保点击“OK”以完成这个步骤。 接下来,你可以开始添加外围IP。例如,为了与外部世界交互,你可能需要GPIO(General Purpose Input/Output)。在IP Catalog中,搜索“GPI”并选择“AXI GPIO”,点击“Add”将其添加到设计中。AXI GPIO提供了一种简单的方法来读取或写入外部引脚。 同样,为了存储数据,可以添加AXI BRAM控制器。搜索“axi bram”并选择“AXI Block RAM Controller”,然后点击“Add”将其加入设计。AXI BRAM控制器允许你利用FPGA内部的块RAM资源,创建高效的内存解决方案。 这些步骤仅涵盖了基本的IP配置流程。实际上,根据应用需求,你可能还需要添加其他IP,如DMA(Direct Memory Access)控制器、PLL(Phase-Locked Loop)用于时钟管理,或者AXI Interconnect用于IP间的通信。 外设端口IP的设计通常涉及到配置AXI GPIO的IO端口,设置其为输入或输出,并指定相应的数据宽度。同时,AXI BRAM控制器的配置涉及地址映射、数据宽度、深度等参数,以满足存储需求。 Vivado提供了一个强大的工具链,使得开发者能够方便地配置和集成ZYNQ7的IP,实现软硬件协同设计。通过熟练掌握这些步骤,你将能够构建出高效、功能丰富的嵌入式系统。记得每次添加IP后都要进行综合和实现,以确保设计的正确性,并进行功能仿真和硬件验证。
