通常开关型降压变换器的开关晶体管是串接在电路中的,而开关型升压变换器的开关晶体管则是与负载并联的,与负载串联连接的元器件是电感线圈和二极管。所以若把这两种变换器用做备份,当电源处于待机状态时,降压变换器由于开关晶体管将输人输出端的通路切断,待机功耗很小,消耗电流在1uA以下。但升压变换器则不然。由于开关管虽然截止但并没切断输人输出端之间的直流通路,电池仍然会经电感线圈和二极管与输出端的电容器、电压检测电阻形成直流回路,流过的电流在数十微安左右,另外在负载上也会流过电流,电流的大小因电路而异。   为了减小这种电流损耗,可以采用下面的两种方法。   1.在输入擒出端之间设王开关   在输人

...展开详情
试读 2P 减小升压型开关电源的待机功耗
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
减小升压型开关电源的待机功耗 5积分/C币 立即下载
1/2

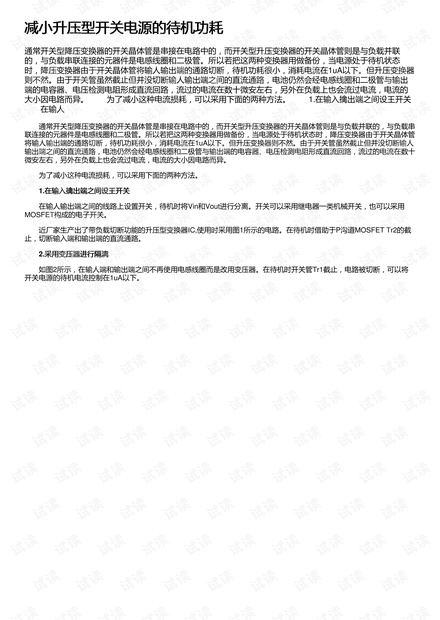

减小升压型开关电源的待机功耗第1页
