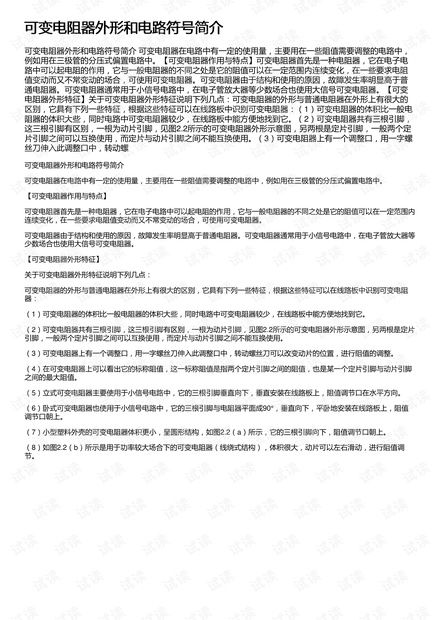

可变电阻器外形和电路符号简介 可变电阻器在电路中有一定的使用量,主要用在一些阻值需要调整的电路中,例如用在三极管的分压式偏置电路中。【可变电阻器作用与特点】可变电阻器首先是一种电阻器,它在电子电路中可以起电阻的作用,它与一般电阻器的不同之处是它的阻值可以在一定范围内连续变化,在一些要求电阻值变动而又不常变动的场合,可使用可变电阻器。可变电阻器由于结构和使用的原因,故障发生率明显高于普通电阻器。可变电阻器通常用于小信号电路中,在电子管放大器等少数场合也使用大信号可变电阻器。【可变电阻器外形特征】关于可变电阻器外形特征说明下列几点:可变电阻器的外形与普通电阻器在外形上有很大的区别,它具有下列一些特征,根据这些特征可以在线路板中识别可变电阻器:(1)可变电阻器的体积比一般电阻器的体积大些,同时电路中可变电阻器较少,在线路板中能方便地找到它。(2)可变电阻器共有三根引脚,这三根引脚有区别,一根为动片引脚,见图2.2所示的可变电阻器外形示意图,另两根是定片引脚,一般两个定片引脚之间可以互换使用,而定片与动片引脚之间不能互换使用。(3)可变电阻器上有一个调整口,用一字螺丝刀伸入此调整口中,转动螺
