运算放大器自激震荡电路设计大总结
186 浏览量
2020-08-10
08:00:09
上传
评论
收藏 142KB PDF 举报

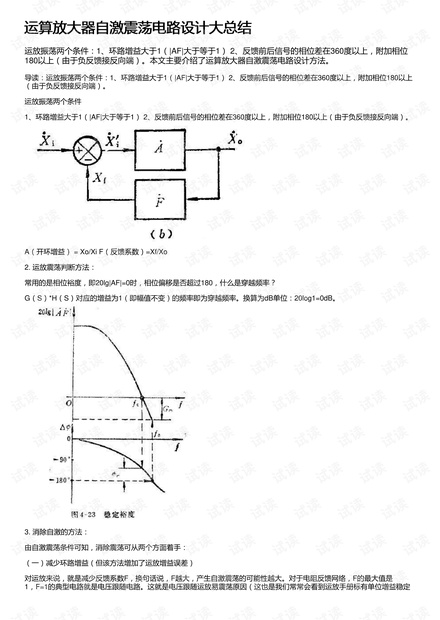

运算放大器自激震荡电路设计大总结运算放大器自激震荡电路设计大总结
运放振荡两个条件：1、环路增益大于1（|AF|大于等于1） 2、反馈前后信号的相位差在360度以上，附加相位
180以上（由于负反馈接反向端）。本文主要介绍了运算放大器自激震荡电路设计方法。
导读：运放振荡两个条件：1、环路增益大于1（|AF|大于等于1） 2、反馈前后信号的相位差在360度以上，附加相位180以上
（由于负反馈接反向端）。
运放振荡两个条件
1、环路增益大于1（|AF|大于等于1） 2、反馈前后信号的相位差在360度以上，附加相位180以上（由于负反馈接反向端）。

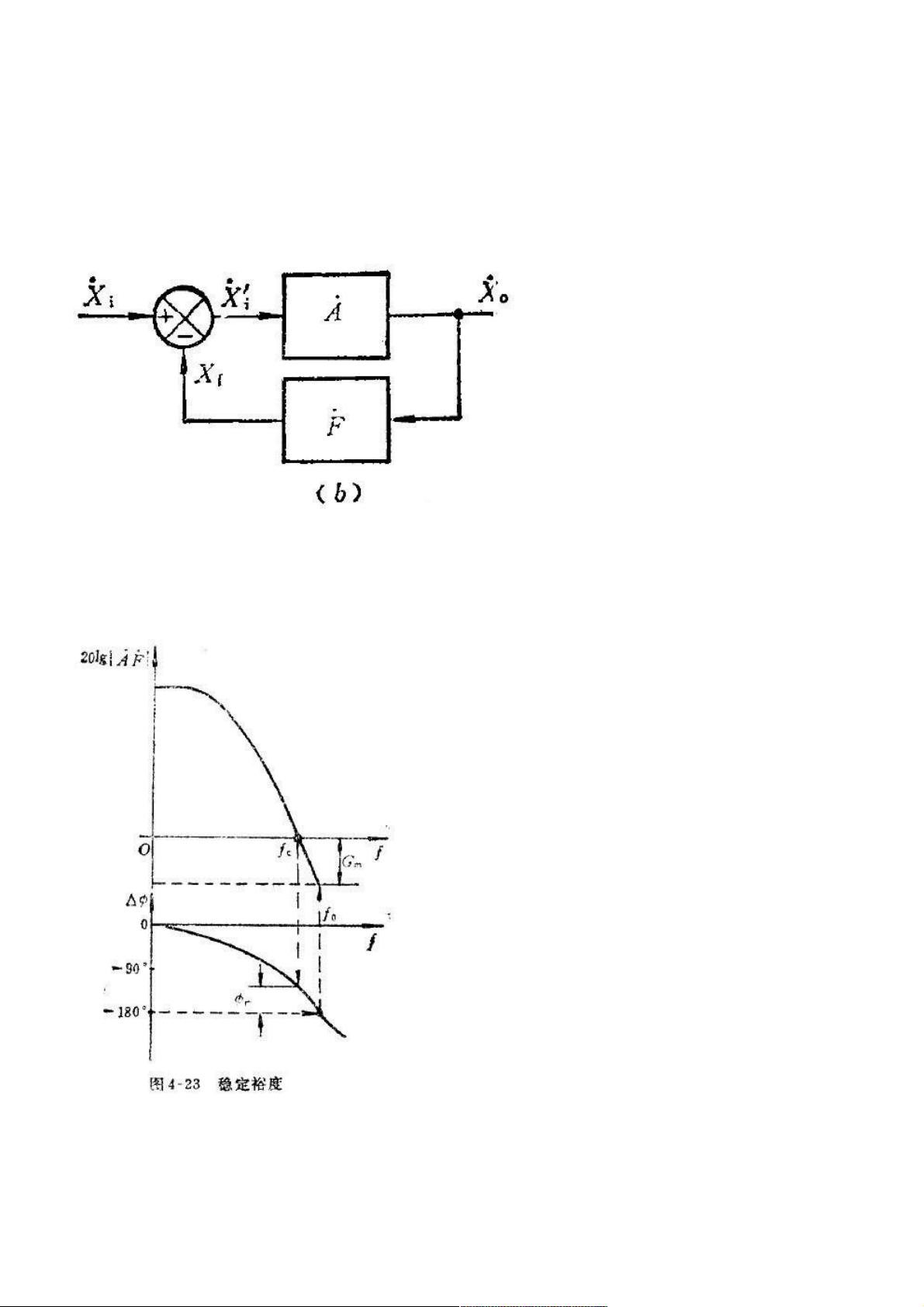

A（开环增益） = Xo/Xi F（反馈系数）=Xf/Xo
2. 运放震荡判断方法：
常用的是相位裕度，即20lg|AF|=0时，相位偏移是否超过180，什么是穿越频率？
G（S）*H（S）对应的增益为1（即幅值不变）的频率即为穿越频率。换算为dB单位：20log1=0dB。
3. 消除自激的方法：
由自激震荡条件可知，消除震荡可从两个方面着手：
（一）减少环路增益（但该方法增加了运放增益误差）
对运放来说，就是减少反馈系数F，换句话说，F越大，产生自激震荡的可能性越大。对于电阻反馈网络，F的最大值是
1，F=1的典型电路就是电压跟随电路。这就是电压跟随运放易震荡原因（这也是我们常常会看到运放手册标有单位增益稳定
