三相电机顺序启动控制电路图

所需积分/C币:9 2020-07-11 03:59:27 90KB PDF
3
收藏 收藏
举报

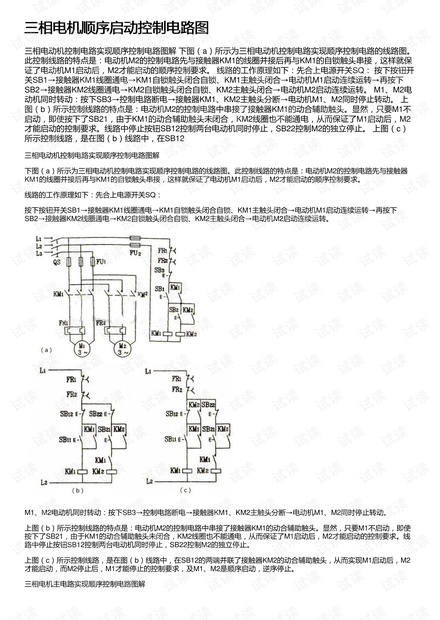

三相电动机控制电路实现顺序控制电路图解 下图(a)所示为三相电动机控制电路实现顺序控制电路的线路图。此控制线路的特点是:电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接,这样就保证了电动机M1启动后,M2才能启动的顺序控制要求。 线路的工作原理如下:先合上电源开关SQ: 按下按钮开关SB1→接触器KM1线圈通电→KM1自锁触头闭合自锁、KM1主触头闭合→电动机M1启动连续运转→再按下SB2→接触器KM2线圈通电→KM2自锁触头闭合自锁、KM2主触头闭合→电动机M2启动连续运转。 M1、M2电动机同时转动:按下SB3→控制电路断电→接触器KM1、KM2主触头分
