高质量PCB设计应该注意事项盘点

所需积分/C币:9 2020-07-18 12:20:57 107KB PDF
5
收藏 收藏
举报

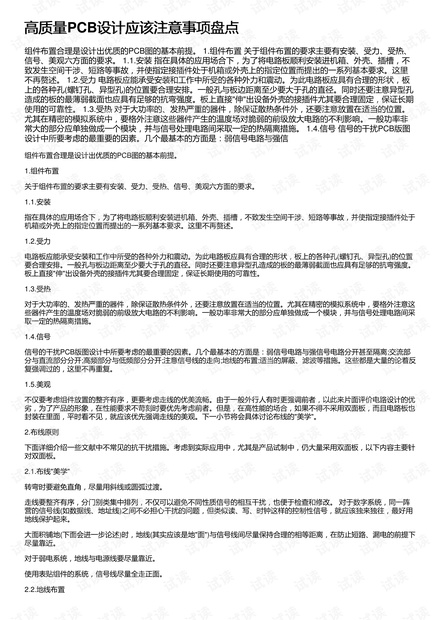

组件布置合理是设计出优质的PCB图的基本前提。 1.组件布置 关于组件布置的要求主要有安装、受力、受热、信号、美观六方面的要求。 1.1.安装 指在具体的应用场合下,为了将电路板顺利安装进机箱、外壳、插槽,不致发生空间干涉、短路等事故,并使指定接插件处于机箱或外壳上的指定位置而提出的一系列基本要求。这里不再赘述。 1.2.受力 电路板应能承受安装和工作中所受的各种外力和震动。为此电路板应具有合理的形状,板上的各种孔(螺钉孔、异型孔)的位置要合理安排。一般孔与板边距离至少要大于孔的直径。同时还要注意异型孔造成的板的最薄弱截面也应具有足够的抗弯强度。板上直接"伸"出设备外壳的接插件尤其
