pt100温度传感器电路原理图

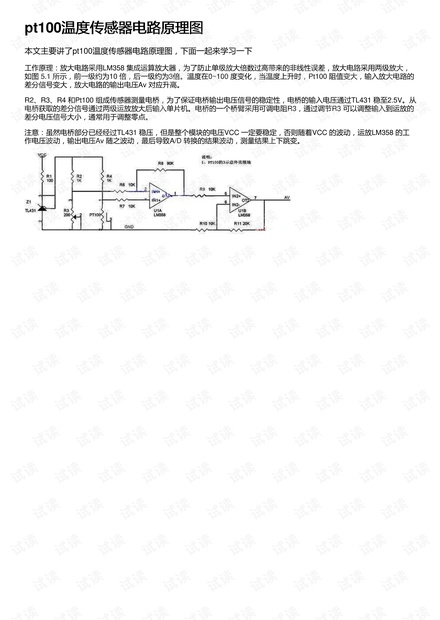

PT100温度传感器是一种精密的温度测量元件，基于铂金的电阻随温度变化的特性设计。由于其精度高、稳定性好，被广泛应用于各种精确测温系统中。PT100传感器遵循IEC60751标准，具有良好的线性特性和重复性，能够在零下200摄氏度到零上850摄氏度的广泛温度范围内稳定工作。 在本文中，我们讨论了PT100温度传感器的电路原理图。电路主要包含以下几个部分：PT100传感器、电桥电路、放大电路、电源稳定电路以及单片机接口电路。 PT100传感器本身是一个精密的电阻器，在0°C时的电阻为100欧姆。随着温度的升高，其阻值会呈现一定的变化，大约每增加1°C，其阻值会增加0.385欧姆。这种特性使得PT100能够用于温度测量。 为了将PT100的阻值变化转换为电压信号，我们使用了测量电桥（惠斯通电桥）进行信号转换。在这个电桥中，PT100和另外三个电阻R2、R3、R4形成电桥的四个臂。电桥的中心是电压分压点，通过调节其中一个可变电阻R3，可以实现电桥的初始平衡，以便更准确地测量PT100阻值的变化。 接下来，电桥的输出信号非常微弱，因此需要通过放大电路放大。放大电路由集成运算放大器LM358构成，利用了其良好的线性和稳定性。在本文中，放大电路分为两级进行放大，第一级放大倍数约为10倍，第二级约为3倍，这样设计既保证了放大后信号的线性，也尽量减少了信号失真。 为了保证电桥输出电压信号的稳定性，电桥的输入电压通过稳压芯片TL431稳定至2.5V。TL431是一个有良好稳定性的电压基准源，可以提供精确的2.5V基准电压，确保电桥在不同工作条件下输出信号的一致性。 放大后的电压信号随后会输入到单片机进行A/D转换。A/D转换器将模拟电压信号转换为数字信号，以便单片机处理和读取。 在该系统中，电桥部分经过TL431稳压，并不意味着整个模块的电源电压VCC可以不稳定。VCC的稳定性对于整个系统的测量精度至关重要。任何VCC的波动都会影响LM358运算放大器的工作电压，进而影响其输出电压Av，导致最终的A/D转换结果波动，影响温度测量的准确性。 PT100温度传感器电路原理图的设计和实现包含了精密电阻器、电桥电路、运算放大器、电压稳定以及信号处理等多个环节。每个环节的精心设计都是保证整个测温系统高精度和高稳定性的关键。理解并掌握这些知识对于设计和维护温度控制系统至关重要。
