红外接收二极管制作遥控检测电路

所需积分/C币:29 2020-07-12 13:18:59 137KB PDF
收藏 收藏
举报

红外接收二极管制作遥控检测电路 元件选择: T1~T3应采用9013型等硅NPN三极管,β≥100,BVceo≥25V。V1为红外光敏二极管,D、D2为IN4148型硅开关二极管,D;~D6为IN4001型等硅整流二极管,D,为1/2W、15V稳压二极管,如2CW20型等。LED可用普通红色发光二极管。 Rp可用WH7型微调电阻器,其余电阻均用RTX-1/8W型碳膜电阻器。C1、C2可采用CD11-25V型电解电容器,C3要用CBB-400V型聚苯电容器。K可用JRX-13F、CD12V小型电磁继电器,要求有两组转换接点。 发射器:LED1、LED2最好采用与V:相配套的红外发光二

...展开详情
试读 2P 红外接收二极管制作遥控检测电路
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    • 分享王者

      成功上传51个资源即可获取

    关注 私信 TA的资源

    上传资源赚积分,得勋章
    最新推荐
    红外接收二极管制作遥控检测电路 29积分/C币 立即下载
    1/2

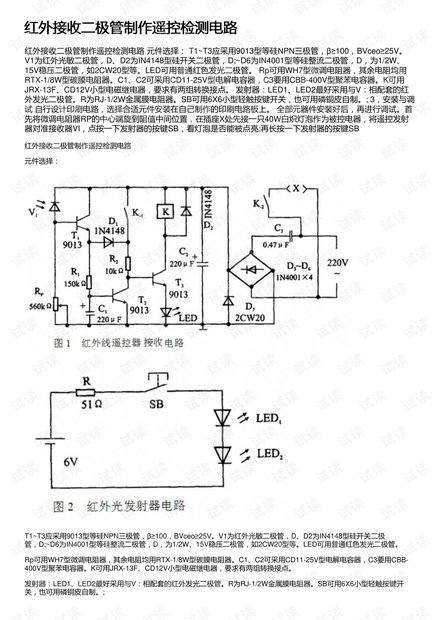

    红外接收二极管制作遥控检测电路第1页
