电路板怎么加肖特基二极管

所需积分/C币:46 2020-07-12 05:37:52 62KB PDF
26
收藏 收藏
举报

以肖特基二极管SS14型为例,它的电流是1A电压是40V的肖特基二极管,此电路输入电压应该小于40V,可能为12V输入。肖特基二极管又称为快恢复二极管,特点是是工作速度快,电流大,但反向耐压小,具有单向导电性,最显著的特点为反向恢复时间极短,因此多用作高频、低压、续流二极管、保护二极管等场合。 防输入反接保护电路一般是利用二极管的单向导电性或者利用MOS管,可以这样实现: 1、利用二极管的单向导电性来实现防输入电压反接,这样的电路好简单,成本也比较低,但是会一点损耗,因为二极管有压降,SS14至少有0.2压降,不过还好,肖特基二极管的优点本身在于在于正向偏置电压较低,不像有些二极管压降比较大。但有一个问题就是万一电源真的反接后二极管导通会直接短路,因此此类电路一般都要在前面加保险丝,如果实在没有保险丝可以加0欧姆电阻代替保险,这样反接后更换保险管或者电阻即可,有条件的话加自恢复保险丝即可。 2、有时候还可以这样接,电源反向时二极管截止切断电路

...展开详情
试读 1P 电路板怎么加肖特基二极管
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
电路板怎么加肖特基二极管 46积分/C币 立即下载
1/1

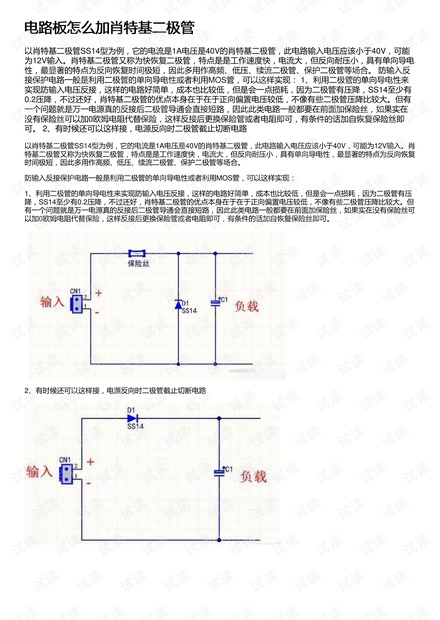

电路板怎么加肖特基二极管第1页
