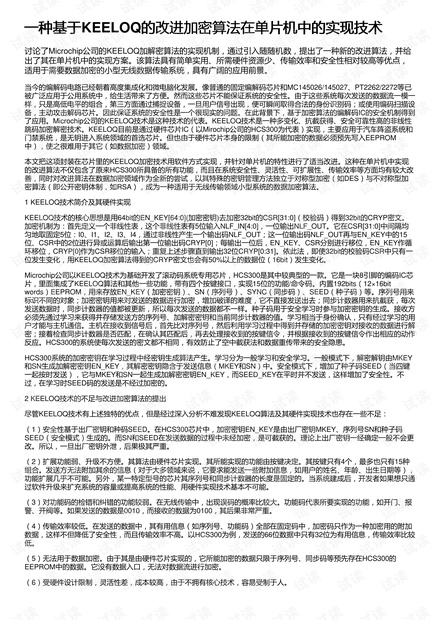

一种基于一种基于KEELOQ的改进加密算法在单片机中的实现技术的改进加密算法在单片机中的实现技术
讨论了Microchip公司的KEELOQ加解密算法的实现机制，通过引入随随机数，提出了一种新的改进算法，并给
出了其在单片机中的实现方案。该算法具有简单实用、所需硬件资源少、传输效率和安全性相对较高等优点，
适用于需要数据加密的小型无线数据传输系统，具有广阔的应用前景。
当今的编解码电路已经朝着高度集成化和微电脑化发展。像普通的固定编解码芯片和MC145026/145027、PT2262/2272等已
被广泛应用于公用系统中，给生活带来了方便。然而这些芯片不能保证系统的安全性。由于这些系统每次发送的数据流一模一
样，只是高低电平的组合，第三方面通过捕捉设备，一旦用户信号出现，便可瞬间取得合法的身份识别码；或使用编码扫描设
备，主动攻击解码芯片。因此保证系统的安全性是一个很现实的问题。在此背景下，基于加密算法的编解码IC的安全机制得到
了应用。Microchip公司的KEELOQ技术是这种技术的代表。KEELOQ技术是一种多变化、抗截获得、安全可靠性高的非线性
跳码加密解密技术。KEELOQ目前是通过硬件芯片IC（以Mirochip公司的HCS300为代表）实现，主要应用于汽车阵盗系统和
门禁系统，是无钥进入系统领域的首选芯片。但也由于硬件芯片本身的限制（其所能加密的数据必须预先写入EEPROM
中），使之很难用于其它（如数据加密）领域。
本文把这项封装在芯片里的KEELOQ加密技术用软件方式实现，并针对单片机的特性进行了适当改进。这种在单片机中实现
的改进算法不仅包含了原来HCS300所具备的所有功能，而且在系统安全性、灵活性、可扩展性、传输效率等方面均有较大改
善，同时对改进算法在数据加密领域作为全新的尝试，以其特殊的密钥管理方法独立于对称型加密（如DES）与不对称型加
密算法（即公开密钥体制，如RSA），成为一种适用于无线传输领域小型系统的数据加密算法。
1 KEELOQ技术简介及其硬件实现
KEELOQ技术的核心思想是用64bit的EN_KEY[64:0](加密密钥)去加密32bit的CSR[31:0]（校验码）得到32bit的CRYP密文。
加密机制为：首先定义一个非线性表，这个非线性表有5位输入NLF_IN[4:0]，一位输出NLF_OUT。它在CSR[31:0]中间隔均
匀地取固定5位：I0、I1、I2、I3、I4，通过非线性产生一个输出码NLF_OUT；这一位输出码NLF_OUT再与EN_KEY中的15
位、CSR中的2位进行异或运算后输出第一位输出码CRYP[0]；每输出一位后，EN_KEY、CSR分别进行移位，EN_KEY作循
环移位，CRYP[0]作为CSR移位的输入；重复上述步骤直到输出32位CRYP[0:31]。依此法，即使32bit的校验码CSR中只有一
位发生变化，用KEELOQ加密算法得到的CRYP密文也会有50%以上的数据位（16bit）发生变化。
Microchip公司以KEELOQ技术为基础开发了滚动码系统专用芯片，HCS300是其中较典型的一款。它是一块8引脚的编码IC芯
片，里面集成了KEELOQ算法和其他一些功能，带有四个按键接口，实现15位的功能/命令码。内置192bits（12×16bit
words）EEPROM，用来存放EN_KEY（加密密钥）、SN（序列号）、SYNC（同步码）、SEED（种子码）等。序列号用来
标识不同的对象；加密密钥用来对发送的数据进行加密，增加破译的难度，它不直接发送出去；同步计数器用来抗截获，每次
发送数据时，同步计数器的值都被更新，所以每次发送的数据都不一样。种子码用于安全学习时参与加密密钥的生成。接收方
必须先通过学习来获得并存储发送方的序列号、加解密密钥和当前同步计数器的值。学习相当于身份确认，只有经过学习的用
户才能与主机通信。主机在接收到信号后，首先比对序列号，然后利用学习过程中得到并存储的加密密钥对接收的数据进行解
密；接着检查同步计数器是否匹配，在确认其匹配后，再去处理接收到的按键信令，并根据接收到的按键信令作出相应的动作
反应。HCS300的系统使每次发送的密文都不相同，有效防止了空中截获法和数据重传带来的安全隐患。
HCS300系统的加密密钥在学习过程中经密钥生成算法产生。学习分为一般学习和安全学习。一般模式下，解密解钥由MKEY
和SN生成加解密密钥EN_KEY，其解密密钥隐含于发送信息（MKEY和SN）中。安全模式下，增加了种子码SEED（当四键
一起按时发送），它与MKEY和SN一起生成加解密密钥EN_KEY，而SEED_KEY在平时并不发送，这样增加了安全性。不
过，在学习时SEED码的发送是不经过加密的。
2 KEELOQ技术的不足与改进加密算法的提出
尽管KEELOQ技术有上述独特的优点，但是经过深入分析不难发现KEELOQ算法及其硬件实现技术也存在一些不足：
（1）安全性基于出厂密钥和种码SEED。在HCS300芯片中，加密密钥EN_KEY是由出厂密钥MKEY、序列号SN和种子码
SEED（安全模式）生成的。而SN和SEED在发送数据的过程中未经加密，是可截获的。理论上出厂密钥一经确定一般不会更
改。所以，一旦出厂密钥外泄，后果极其严重。
（2）扩展功能弱、升级不方便。其算法由硬件芯片实现。其所能实现的功能由按键决定。其按键只有4个，最多也只有15种
组合。发送方无法附加其余的信息（对于大多领域来说，它要求能发送一些附加信息，如用户的姓名、年龄、出生日期等），
功能扩展几乎不可能。另外，某一特定型号的芯片其序列号和同步计数器的长度是固定的。当系统建成后，开发者如果想只通
过软件升级来扩充系统的容量或提高系统的性能、用硬件实现技术基本不可能。
（3）对功能码的检错和纠错的功能较弱。在无线传输中，出现误码的概率比较大。功能码代表所要实现的功能，如开门、报
警、开阀等。如果发送的数据是0010，而接收的数据为0100，其后果非常严重。
（4）传输效率较低。在发送的数据中，其有用信息（如序列号、功能码）全部在固定码中，加密码只作为一种加密用的附加
数据，这样不但降低了安全性，而且传输效率不高。以HCS300为例，发送的66位数据中只有32位为有用信息，传输效率比较
低。
（5）无法用于数据加密。由于其是由硬件芯片实现的，它所能加密的数据只限于序列号、同步码等预先存在HCS300的
EEPROM中的数据。它没有数据入口，无法对数据流进行加密。
（6）受硬件设计限制，灵活性差，成本较高，由于不拥有核心技术，容易受制于人。
