电阻并联电路是最基本的并联电路,所有负责的电路都可以转化成电阻串联和电阻并联电路来进行工作原理的理解。并联电路和串联电路特性完全不一样,是完全不同的电路,它们之间不能相互等效(电阻并联电路图)。 图为电阻并联电路,从图中可以看出电阻的 R1 和 R2 两根引脚分别相连,构成两个电阻的并联电路,+V 是这一电路的直流工作电压。R1,R2 并联在电路工作于交流电路中时,电路形式不变,只是直流电压+V 改为交流信号。分析电阻并联电路时,要搞懂以下几个电阻并联特性。 并联电路总电阻越并越小特性这一点和串联电路的总电阻值刚好相反。如果两只 20KΩ相并联,并联后总电阻是其中一只电阻的一半,就是 10kΩ。如下图。并联后总电阻 R<R1<R2。 注:在电阻并联电路中,各电阻并立案后总电阻值 R 的倒数等于个各参与并联电阻的倒数之和,公式为:1/R=1/R1+1/R2+1/R3...... 2. 并联电路总电流等于各支路电流之和特性(并联电路各支路电流示意图) 如图,流过电阻 R1 的电流 I1,流过电阻 R2 的电流是 I2,并联电路的总电流 I,从电

...展开详情
试读 2P 电阻联电路的故障检测方法
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
电阻联电路的故障检测方法 (VIP专享) VIP下载
1/2

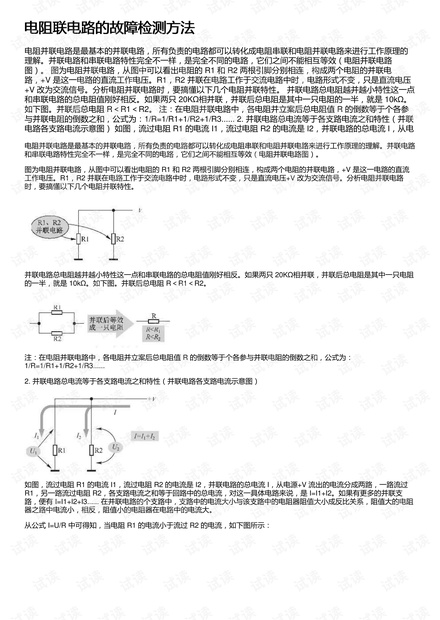

电阻联电路的故障检测方法第1页
