基于FPGA的PWM的Verilog代码
199 浏览量
2020-07-31
12:33:16
上传
评论 2
收藏 23KB PDF 举报

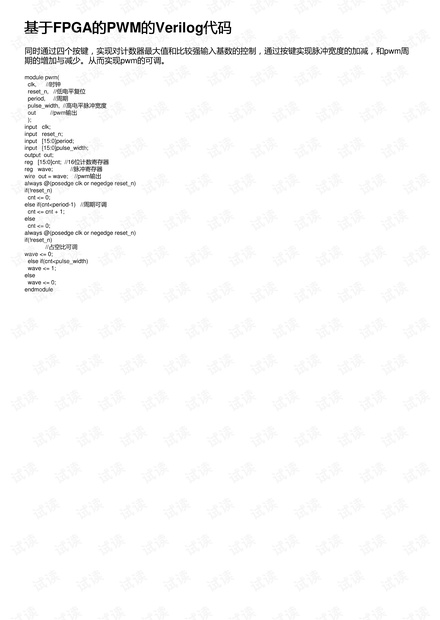

基于基于FPGA的的PWM的的Verilog代码代码
同时通过四个按键，实现对计数器最大值和比较强输入基数的控制，通过按键实现脉冲宽度的加减，和pwm周
期的增加与减少。从而实现pwm的可调。
module pwm(
clk, //时钟
reset_n, //低电平复位
period, //周期
pulse_width, //高电平脉冲宽度
out //pwm输出
);
input clk;
input reset_n;
input [15:0]period;
input [15:0]pulse_width;
output out;
reg [15:0]cnt; //16位计数寄存器
reg wave; //脉冲寄存器
wire out = wave; //pwm输出
always @(posedge clk or negedge reset_n)
if(!reset_n)
cnt <= 0;
else if(cnt<period-1) //周期可调
cnt <= cnt + 1;
else
cnt <= 0;
always @(posedge clk or negedge reset_n)
if(!reset_n)
//占空比可调
wave <= 0;
else if(cnt<pulse_width)
wave <= 1;
else
wave <= 0;
endmodule
