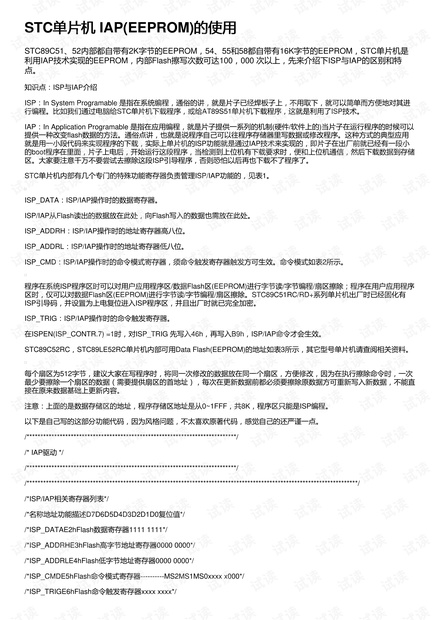

STC单片机单片机 IAP(EEPROM)的使用的使用
STC89C51、52内部都自带有2K字节的EEPROM，54、55和58都自带有16K字节的EEPROM，STC单片机是
利用IAP技术实现的EEPROM，内部Flash擦写次数可达100，000 次以上，先来介绍下ISP与IAP的区别和特
点。
知识点：ISP与IAP介绍
ISP：In System Programable 是指在系统编程，通俗的讲，就是片子已经焊板子上，不用取下，就可以简单而方便地对其进
行编程。比如我们通过电脑给STC单片机下载程序，或给AT89S51单片机下载程序，这就是利用了ISP技术。
IAP：In Application Programable 是指在应用编程，就是片子提供一系列的机制(硬件/软件上的)当片子在运行程序的时候可以
提供一种改变flash数据的方法。通俗点讲，也就是说程序自己可以往程序存储器里写数据或修改程序。这种方式的典型应用
就是用一小段代码来实现程序的下载，实际上单片机的ISP功能就是通过IAP技术来实现的，即片子在出厂前就已经有一段小
的boot程序在里面，片子上电后，开始运行这段程序，当检测到上位机有下载要求时，便和上位机通信，然后下载数据到存储
区。大家要注意千万不要尝试去擦除这段ISP引导程序，否则恐怕以后再也下载不了程序了。
STC单片机内部有几个专门的特殊功能寄存器负责管理ISP/IAP功能的，见表1。
ISP_DATA：ISP/IAP操作时的数据寄存器。
ISP/IAP从Flash读出的数据放在此处，向Flash写入的数据也需放在此处。
ISP_ADDRH：ISP/IAP操作时的地址寄存器高八位。
ISP_ADDRL：ISP/IAP操作时的地址寄存器低八位。
ISP_CMD：ISP/IAP操作时的命令模式寄存器，须命令触发寄存器触发方可生效。命令模式如表2所示。
程序在系统ISP程序区时可以对用户应用程序区/数据Flash区(EEPROM)进行字节读/字节编程/扇区擦除；程序在用户应用程序
区时，仅可以对数据Flash区(EEPROM)进行字节读/字节编程/扇区擦除。STC89C51RC/RD+系列单片机出厂时已经固化有
ISP引导码，并设置为上电复位进入ISP程序区，并且出厂时就已完全加密。
ISP_TRIG：ISP/IAP操作时的命令触发寄存器。
在ISPEN(ISP_CONTR.7) =1时，对ISP_TRIG 先写入46h，再写入B9h，ISP/IAP命令才会生效。
STC89C52RC，STC89LE52RC单片机内部可用Data Flash(EEPROM)的地址如表3所示，其它型号单片机请查阅相关资料。
每个扇区为512字节，建议大家在写程序时，将同一次修改的数据放在同一个扇区，方便修改，因为在执行擦除命令时，一次
最少要擦除一个扇区的数据（需要提供扇区的首地址），每次在更新数据前都必须要擦除原数据方可重新写入新数据，不能直
接在原来数据基础上更新内容。
注意：上面的是数据存储区的地址，程序存储区地址是从0~1FFF，共8K，程序区只能是ISP编程。
以下是自己写的这部分功能代码，因为风格问题，不太喜欢原著代码，感觉自己的还严谨一点。
/****************************************************************************/
/* IAP驱动 */
/****************************************************************************/
/************************************************************************************************************************/
/*ISP/IAP相关寄存器列表*/
/*名称地址功能描述D7D6D5D4D3D2D1D0复位值*/
/*ISP_DATAE2hFlash数据寄存器1111 1111*/
/*ISP_ADDRHE3hFlash高字节地址寄存器0000 0000*/
/*ISP_ADDRLE4hFlash低字节地址寄存器0000 0000*/
/*ISP_CMDE5hFlash命令模式寄存器----------MS2MS1MS0xxxx x000*/
/*ISP_TRIGE6hFlash命令触发寄存器xxxx xxxx*/
