一文看懂PCB助焊层跟阻焊层的区别与作用

所需积分/C币:26 2020-07-14 07:24:40 151KB PDF
收藏 收藏
举报

阻焊层简介 阻焊盘就是soldermask,是指板子上要上绿油的部分。实际上这阻焊层使用的是负片输出,所以在阻焊层的形状映射到板子上以后,并不是上了绿油阻焊,反而是露出了铜皮。通常为了增大铜皮的厚度,采用阻焊层上划线去绿油,然后加锡达到增加铜线厚度的效果。 阻焊层的要求 工艺要求: 阻焊层在控制回流焊接工艺期间的焊接缺陷中的角色是重要的,PCB设计者应该尽量减小焊盘特征周围的间隔或空气间隙。 虽然许多工艺工程师宁可阻焊层分开板上所有焊盘特征,但是密间距元件的引脚间隔与焊盘尺寸将要求特殊的考虑。虽然在四边的qfp上不分区的阻焊层开口或窗口可能是可接受的,但是控制元件引脚之间的锡桥可能更

...展开详情
试读 2P 一文看懂PCB助焊层跟阻焊层的区别与作用
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38686080 你的留言是对我莫大的支持
    2020-07-14
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    一文看懂PCB助焊层跟阻焊层的区别与作用 26积分/C币 立即下载
    1/2

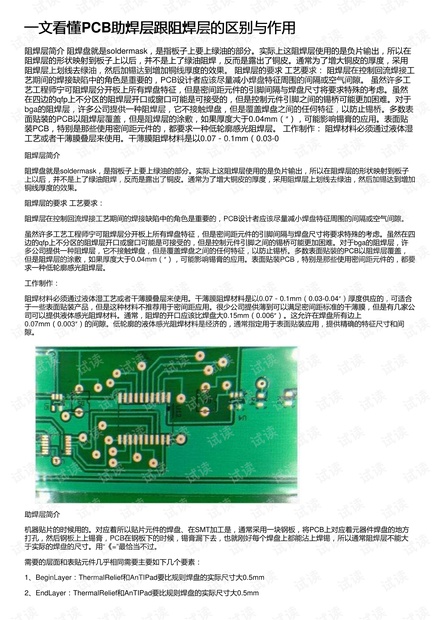

    一文看懂PCB助焊层跟阻焊层的区别与作用第1页
